《一加5智能手机》拆解分析报告

MEMS · 公众号 · · 2017-08-29 00:00

正文

请到「今天看啥」查看全文

一加5智能手机后盖上除了耳机和USB接口软板,还集成了NFC天线、电源/音量侧键和三段式按键，三段式按键通过十字螺丝和金属盖固定。

一加5智能手机主板通过十字螺丝固定，主板正反面都贴有石墨片；电池的固定方式和ViVo-X9i、OPPO-R11一样，采用透明胶纸固定，易于拆解和更换；另外手机内使用一根RF同轴线。

一加5智能手机主板上的光线距离传感器上盖有橡胶套保护，内支撑上集成了侧键软板、振动器、MEMS麦克风软板、屏幕连接软板和RF软板。内支撑的电池仓内贴有大面积双面胶，此胶用来粘贴固定软板和电池。

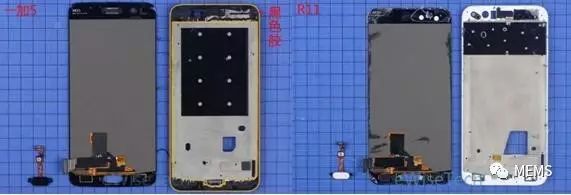

一加5智能手机屏幕的固定方式和R11相似，通过黑色胶固定，指纹识别通过胶粘贴固定在保护玻璃上。

去掉屏蔽罩后可以看到主板上的IC。

主板正面主要IC（下图）:
红色-Samsung-KLUCG4J1ED-B0C1-64GB闪存芯片
黄色-Samsung/Qualcomm-K3UH6H6/MSM8998-6GB内存/处理器芯片
蓝色-Bosch-BMI160-加速度+陀螺仪传感器芯片
绿色-Qualcomm-WTR5975-无线射频收发芯片
粉色-NXP-TFA9890A-音频放大器芯片
青色-AKM-AK09911-电子罗盘芯片
橙色-光线距离传感器芯片
紫色-MEMS麦克风
