如图2 所示,e1、e2、e3、e4为磁场对回路感应产生的差模干扰信号;e5、e6、e7、e8为磁场对地回路感应产生的共模干扰信号。共模信号的一端是整个线路板,另一端是大地。


线路板中的公共端不能算为接地,不要把公共端与外壳相接,除非机壳接大地,否则,公共端与外壳相接,会增大辐射天线的有效面积,共模辐射干扰更严重。降低辐射干扰的方法,一个是屏蔽,另一个是减小各个电流回路的面积(磁场干扰),和带电导体的面积及长度(电场干扰)。

对策三:对变压器进行磁屏蔽、尽量减少每个电流回路的有效面积

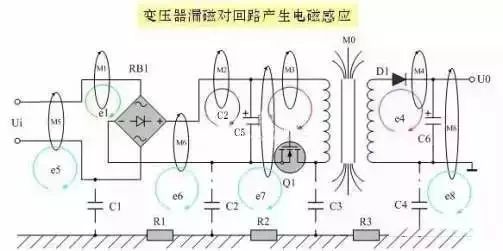

如图3所示,在所有电磁感应干扰之中,变压器漏感产生的干扰是最严重的。如果把变压器的漏感看成是变压器感应线圈的初级,则其它回路都可以看成是变压器的次级,因此,在变压器周围的回路中,都会被感应产生干扰信号。减少干扰的方法,一方面是对变压器进行磁屏蔽,另一方面是尽量减少每个电流回路的有效面积。

对策四:用铜箔对变压器进行屏蔽

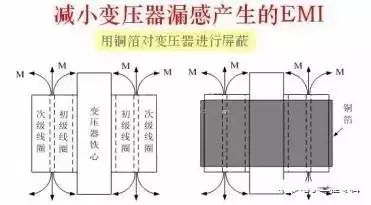

如图4所示,对变压器屏蔽,主要是减小变压器漏感磁通对周围电路产生电磁感应干扰,以及对外产生电磁辐射干扰。从原理上来说,非导磁材料对漏磁通是起不到直接屏蔽作用的,但铜箔是良导体,交变漏磁通穿过铜箔的时候会产生涡流,而涡流产生的磁场方向正好与漏磁通的方向相反,部分漏磁通就可以被抵消,因此,铜箔对磁通也可以起到很好的屏蔽作用。

对策五:采用双线传输和阻抗匹配
