超分子聚合，最新Nature Nanotechnology！

正文

请到「今天看啥」查看全文

图 1 .机动 两亲分子 AM1的分子结构和旋转机理

【 AM1 Langmuir 膜的形成及光响应 】

25°C下的Langmuir等温线显示， 暗态膜呈典型液凝相，约4.5 mN m ⁻ ¹ 处出现平台，崩塌面积 ~66 Ų/分子。持续紫外照射（365 nm，1.86 mW cm ⁻ ² ）时整条π–A曲线整体左移：相变平台消失，崩塌面积收缩至~52Ų/分子，表明马达激活导致更致密而非膨胀的堆积 。( i ) 降低照度至 0.40 mW cm ⁻ ² 左移效应按比例衰减；(ii) 仅当表压 < 4.5 mN m ⁻ ¹ 时启动 UV 才显著左移；相变后再开灯几乎无效；(iii) 在 275 Ų/分子处提前关灯，后续压缩仍左移 ~60 Ų 并抑制平台。 恒压照射实验显示：Π = 2 mN m ⁻ ¹ 时面积 5 min 内减少 ≈ 75 Ų/分子，但 ≥ 10 mN m ⁻ ¹ 后光效消失，吻合 AM1 约 10 pN nm的失速扭矩。 图 2a–f依次给出暗/光等温线、强度依赖、延迟开灯/提前关灯试验，以及ΔA对时间和表压的定量关系。

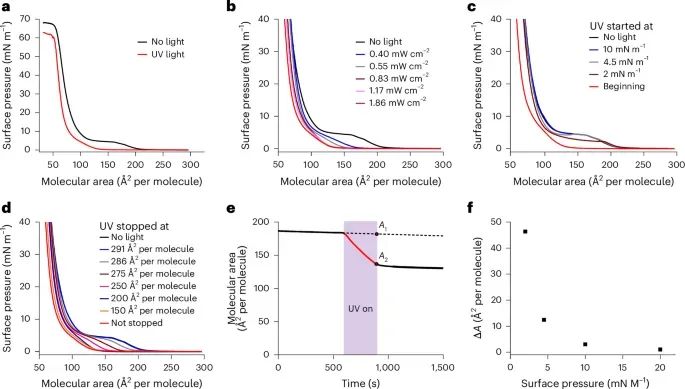

图 2 .由机动 两亲分子 AM1制成的朗缪尔膜的形成和光响应性

【 无光与有光条件下 Langmuir单分子层的微观形貌 】

PB-AFM（Langmuir–Blodgett 转移后）揭示

请到「今天看啥」查看全文
