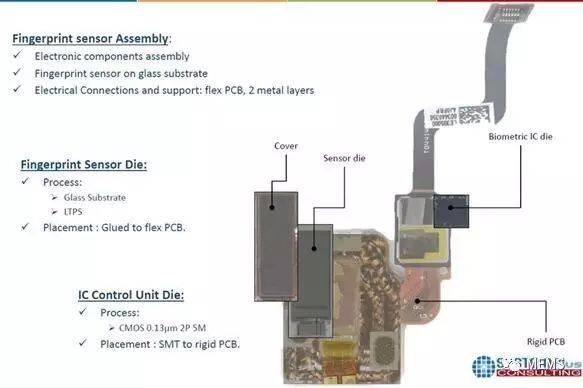

高通第一代3D超声波指纹传感器的拆解分析图
高通公司的第二代超声波指纹传感器能透过厚至1.2毫米的OLED显示屏实现指纹的扫描、录入和匹配；可以穿透厚度为0.8毫米厚的玻璃屏幕；而面向玻璃和金属的传感器还可以穿透厚至0.8毫米玻璃面板和厚至0.65毫米铝材质外壳。相比第一代Sense ID 的0.4毫米的穿透厚度进步颇多。
高通在今年年中就宣布二代超声波指纹传感技术，这是业内专家始料不及的，行业内预测这一解决方案成熟的最早时间点也要到2018年。这一发布看起来相当乐观，但最新的消息似乎证明高通的这项技术离大规模工业化生产还有一段路要走。但是，按照以前的经验，永远不要低估高通这样的公司达成目标的能力。最近高通在压电技术的投资则暗示大家：高通的钱可是一直花在刀刃上的！
而其他指纹传感器厂商是走的哪种技术路线呢？汇顶科技（Goodix）在2017年巴塞罗那举办的世界移动大会上也展示同样功能的指纹传感器。几个月前，新思（Synaptics）宣布与Oxi Technology公司合作，将赌注压在光学指纹识别技术上，与Under Display技术不同。应美盛（InvenSense）一直在致力于超灵敏PMUT钪掺杂压电解决方案，而Sonavation公司也在研制锆钛酸铅（PZT）传感器。全球指纹传感器排名第二的Fingerprint Cards公司，仍然采用升级后的电容感知技术进行under-material指纹传感器的研发。
