支持松耦合电源充电的线性充电解决方案

正文

请到「今天看啥」查看全文

近期，哈工大王高林教授发表的《无电解电容Vienna整流器关键技术及应用》研究论文，展示了PFC馒头波整流器电路的低成本系统方案，为降低智能手机等便携终端产品适配器的体积及成本提供了很好的思路。同理，SGM41566配合充电馒头波电源使用，有望应用于超低成本的低功率充电便携设备。

2.2 充电输出和充电过程

SGM41566具有完整的预充电、恒流充电、恒压充电流程，各阶段充电电流均可选择。恒流充电电流ICHG在50mA至750mA范围内50mA步进可选；预充电电流和满充截止电流在(5% ×ICHG)至(25%×ICHG)范围内(5%×ICHG)步进可选，且具有无预充功能(No pre-charge)选项来满足部分电池低压阶段的大电流充电需求。满充电压在3.5V至4.8V范围内25mV步进可选，能够便捷地适配磷酸铁锂电池、锰锌电池、锂离子电池及3节/4节镍氢电池的电子设备。

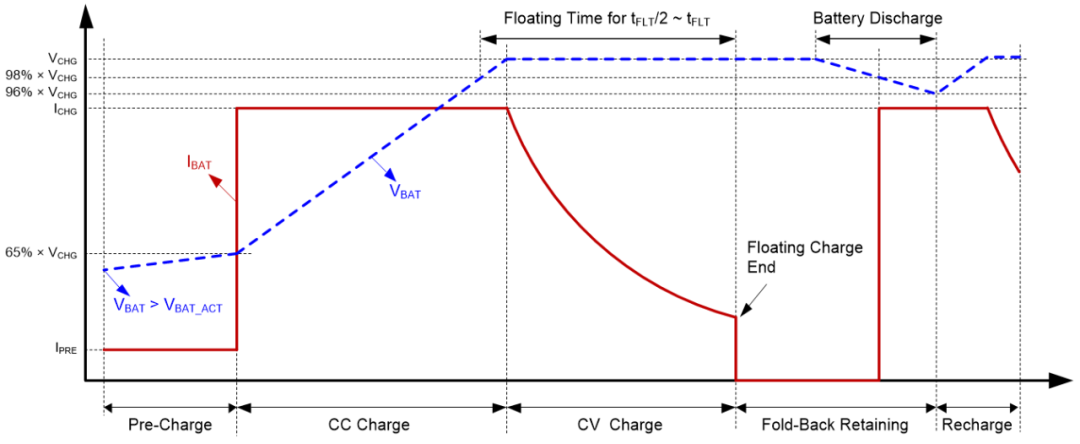

图3展示了本芯片典型的充电曲线。

图3：非时间缩放说明性充电曲线

2.3 回退保持(Fold-Back Retaining)

为了解决无电池路径管理功能的低成本充电芯片在电池充满后因长时间浮充而影响电池寿命的问题，SGM41566引入了独特的回退保持功能。

回退保持，即在电池充满后的安全电压回退功能。当电池充满，它会将输出电压降低到安全电压VFCHG(即98% × VCHG)，同时将电流限制保持在正常充电的水平，保持对系统负载供电。该设计避免了在充电电源持续性连接情况下可能出现的频繁充放电循环，对延长长期挂载设备的电池寿命有极大的帮助。

3 综述

线性充电芯片SGM41566，凭借体积小、外围电路简单、成本低廉及无开关噪声等优点，广泛应用于对PCB布板面积要求较高、充电电流较小的便携式电子设备，及充电环境复杂的太阳能充电、无线充、PFC馒头波充电等松耦合电源充电设备中。有需要的用户可以通过圣邦微电子官方网站www.sg-micro.com下载产品资料和索取样品。

作者： 圣邦微电子 ( 北京 ) 股份有限公司田怀山

(责编：Franklin)
