2 防排烟设计及消防亚安全区

该项目2层建筑平面布局如图2所示。

其中2-1～8防火分区为大商业营业区，2-9～11防火分区为楼层停车库，阴影区商业步行街中A，B区为临街小商铺，C区为公共步行区。3，4层建筑布局与２层相同，１层与２层大致相似，仅把2-5～8防火分区改为对外营业小商铺，2-9～11防火分区改为对外停货车场。

该项目每层建筑面积约为61040m 2 ，在消防工程上很多方面已经突破现行消防规范，故请公安部四川消防研究所专家作消防性能化分析。把商业步行街当作临时安全区即亚安全区：火灾发生时，大商业营业区、公共区临街小商铺的人员（除了沿各疏散口逃离外）跑到公共步行区，即算基本脱离火灾区，处于相对安全状态。

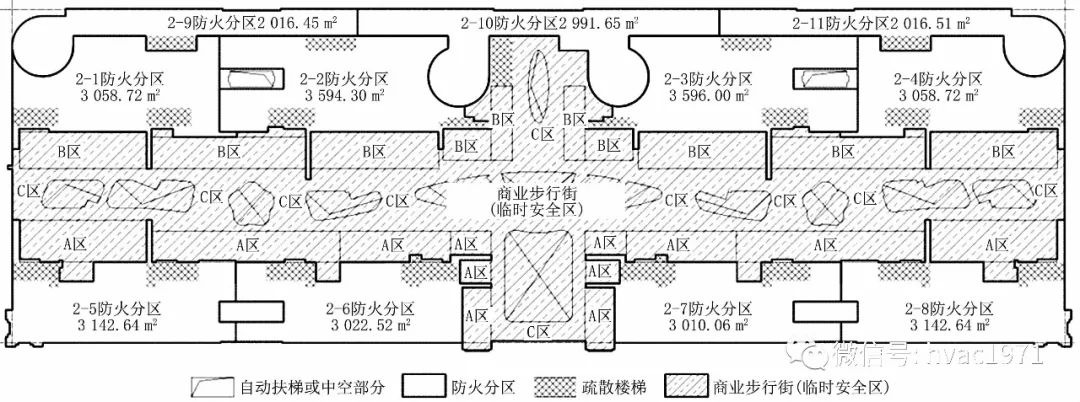

图2 2层建筑平面布局图

消防性能化报告给暖通专业的指导意见除了疏散口、大商业营业区常规化设计及避难走道前室加压送风外，针对消防亚安全区主要有以下3点：1）亚安全区每个临街小商铺都设有独立的排烟口；2）亚安全区公共步行区每个排烟系统最多承担8个防烟分区的排烟量，即每个排烟系统最多承担4000m 2 建筑面积的排烟量；3）公共步行区的每个中庭都设置挡烟垂壁，成为独立的防烟分区，设置独立的排烟风机。

> > > >

3 过渡季冷却塔提供冷源

该项目空调面积约为263116m 2 ，冷负荷约为26803kW，单位面积冷指标约为102W/m 2 。夏、冬共用一套水路制冷或供暖。大商业营业区采用全空气系统，临街小商铺、公共步行区采用风机盘管、空调吊柜加新风系统。1层外商业区冬季采用地板辐射供暖，各出入口设热风幕，地下、地上车库冬季采用散热器供暖兼值班供暖。

过渡季利用冷却塔提供的冷却水，通过板式换热器提供9℃/14℃的冷水供商业制冷（过渡季冷却搭提供冷源的模式亦称为免费冷源、免费制冷）。制冷系统流程如图3所示。

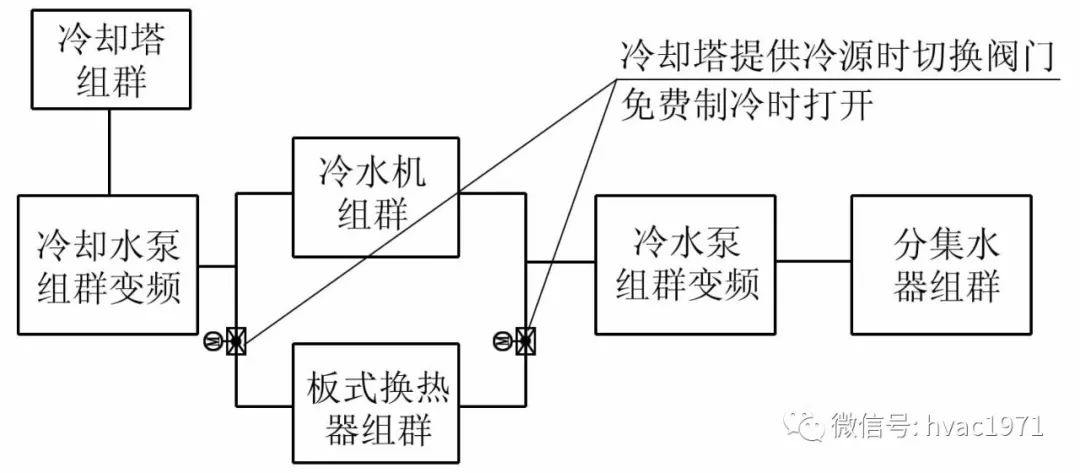

图3 制冷系统流程

> > > >

4 冬季空调排风转轮热回收

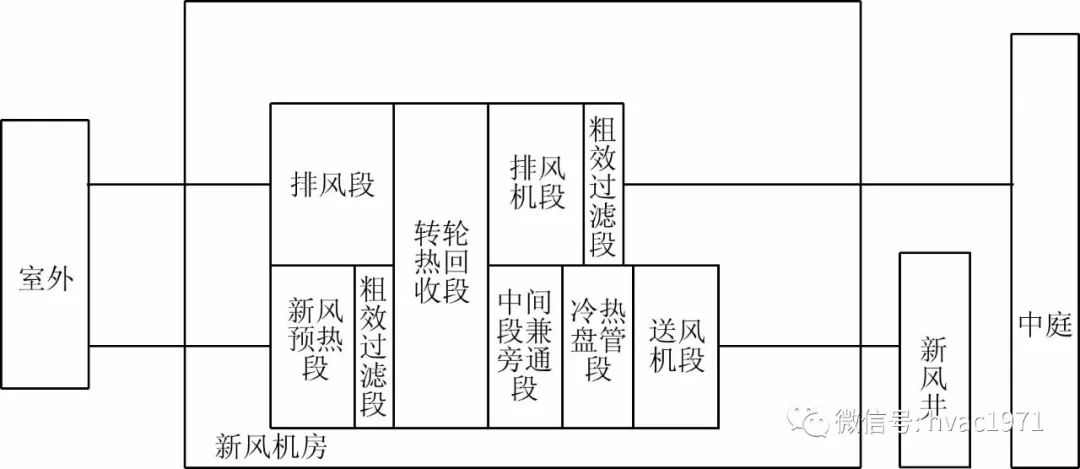

该项目地处严寒地区B区，地方规范要求冬季新风热回收，空调新风机组设置于５层车库内，回风通过中庭、排风机段抽回机组，由转轮段热回收后排出车库。新风经冬季预热段、转轮热回收段、热盘管段处理后，由送风机段经各风井内保温风管送至各楼层。空调新风机房接管示意图如图4所示。夏季空调新风直接通过旁通段绕过转轮回收段，经冷盘管处理送至各处，减少新风系统的风压损失。
