4、触发器一般是指数字逻辑器件(如集成芯片)，通过外部触发条件实现一定的逻辑功能。如d触发器、t触发器、j-k触发器、r-s触发器等。
5、继电器的触头容量一般不会超过5A，小型继电器的触头容量一般只有1A或2A，而接触器的触头容量最小的也有9A。
继电器作为一种极为常用且极具安全性的电器，看起来虽然简单，但追究起来，其主要的技术参数却并不少。概括起来，有以下几项：
额定工作电压：是指继电器正常工作时线圈所需要的电压。根据继电器的型号不同，可以是交流电压，也可以是直流电压。
直流电阻：是指继电器中线圈的直流电阻，可以通过万能表测量。
吸合电流：是指继电器能够产生吸合动作的最小电流。在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。
释放电流：是指继电器产生释放动作的最大电流。当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。这时的电流远远小于吸合电流。
触点切换电压和电流：是指继电器允许加载的电压和电流。它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。
继电器的种类很多，按输入量可分为电压继电器、电流继电器、时间继电器、速度继电器、压力继电器等；
在控制电路中用的继电器大多数是电磁式继电器。电磁式继电器具有结构简单、价格低廉、使用维护方便、触点容量小（一般在5A以下）、触点数量多且无主、辅之分、无灭弧装置、体积小、动作迅速、准确、控制灵敏、可靠等特点，广泛地应用于低压控制系统中。常用的电磁式继电器有电流继电器、电压继电器、中间继电器以及各种小型通用继电器等。
电磁式继电器的结构和工作原理与接触器相似，主要由电磁机构和触点组成。电磁式继电器也有直流和交流两种。图为直流电磁式继电器结构示意图，在线圈两端加上电压或通入电流，产生电磁力，当电磁力大于弹簧反力时，吸动衔铁使常开常闭接点动作；当线圈的电压或电流下降或消失时衔铁释放，接点复位。
继电器的主要特性是输入-输出特性，又称为继电特性，如图（b）所示。
当继电器输入量X由0增加至X2之前，输出量Y为0。当输入量增加到X2时，继电器吸合，输出量Ｙ为1，表示继电器线圈得电，常开接点闭合，常闭接点断开。当输入量继续增大时，继电器动作状态不变。
当输出量Ｙ为1的状态下，输入量X减小，当小于X2时Ｙ值仍不变，当X再继续减小至小于X1时，继电器释放，输出量Y变为0，X再减小，Y值仍为0。
在继电特性曲线中，X2称为继电器吸合值，X1称为继电器释放值。k＝X1/X2，称为继电器的返回系数，它是继电器的重要参数之一。
返回系数k值可以调节，不同场合对k值的要求不同。例如一般控制继电器要求k值低些，在0.1～0.4之间，这样继电器吸合后，输入量波动较大时不致引起误动作。保护继电器要求k值高些，一般在0.85～0.9之间。k值是反映吸力特性与反力特性配合紧密程度的一个参数，一般k值越大，继电器灵敏度越高，k值越小，灵敏度越低。

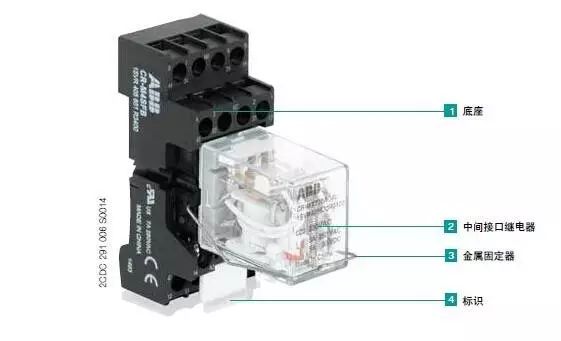

中间继电器的结构和接触器基本相同，如图（a）所示，其图形符号如图（b）所示。
