【HVAC】磁悬浮模块机用于节能改造之郑州市金桥宾馆

正文

请到「今天看啥」查看全文

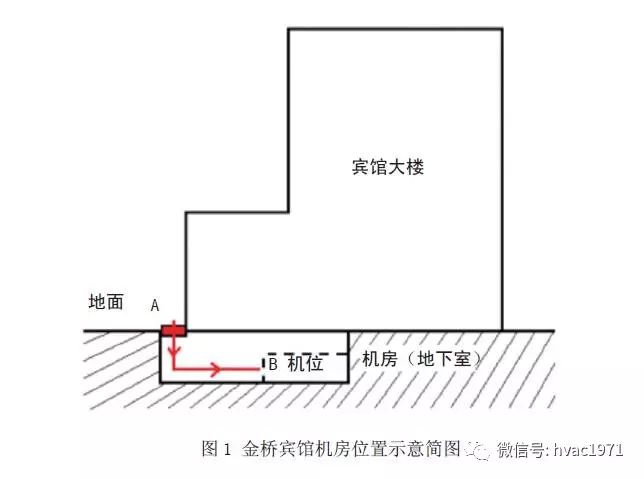

金桥宾馆原采用2台溴化锂吸收式制冷机组为宾馆提供夏季制冷，但随着宾馆的陆续翻新和节能改造的开展，原有制冷系统已无法满足现有需求，必须进行空调系统的整体改造：2台溴化锂吸收式制冷机组被拆除，在原机位上，改用1台麦克维尔磁悬浮模块机满足宾馆的日常制冷需求，并配有1台小冷量螺杆备用。由于该项目机房位于地下室，早已整体成型，为保障宾馆的正常营业，无法进行大规模的机房拆墙和机组吊装。仅在宾馆大楼侧面的地面上，留有一处长、宽约为4 000 mm×2 000 mm 的孔洞（见图1 中的A处），用于移除原机组和吊入新机组。冷水机组机位设置于机房最里侧（见图1 中的B处），其他位置设有水泵、系统管路等配套设施。机房内通道最窄处约1 500 mm，常规机组难以进入机房吊装至机位。

磁悬浮模块机尺寸小巧，单模块宽度约1 000 mm，可轻松进入机房，无需进行任何拆墙和机房改造。单模块逐一吊至机位后，进行简单的管路配装，形成统一总管与现场水管完成对接即可。施工投资少、周期短，是此类节能改造项目的最佳选择。

3 改造前后方案对比

金桥宾馆项目冷负荷需求约1 266 kW，原采用2台溴化锂吸收式制冷机组为宾馆进行夏季供冷，完成节能改造后，采用1台磁悬浮三模块机组为宾馆提供夏季制冷。改造前后冷负荷相近，可继续使用原系统主机至末端的水系统管道，节省投资。主要技术对比见表1，系统示意图对比见图3。
