【干货】一篇文章读懂体育场照明设计

正文

请到「今天看啥」查看全文

42.0

44.3

46.6

注：表中h为灯拍最下排投光灯至场地的垂直距离，灯杆的实际高度加上灯拍最下排的高度。

但是今天电视转播需要有更高而均匀的垂直照度，而且要求的入射在场地较远部分的光的角度远远地小于规定的限额。由于采用大型气体放电灯而获得的较高亮度而产生的影响，加上传统的灯塔（灯杆的一种）高度之高，使之不可避免地产生过度的眩光。

这种四角布灯型式存在的缺点是：不同观看方向的视觉变化幅度较大，阴影较深，从彩色电视转播看，要满足各方向垂直照度，又要把眩光控制好，确实是比较困难的。如要满足 Ev/Eh 比值要求和减少眩光，对四角照明方式，有必要采取一些改进措施。

（1）把四角位置向两侧和边线外移动，使场地对面和四个角能获得一定的垂直照度。

（2）在电视主摄像机方向一侧的灯杆上增加投光灯数，加强光束投射。

（3）在电视主摄像机方向一侧的看台顶上补充光带照明，要注意控制眩光，不应使场地两端的观众查觉出来。

2 、多杆布置

多杆布置是两侧布置的一种形式，两侧布置是灯具与灯杆或建筑马道结合、以簇状集中或连续光带形式布置在比赛场地两侧。顾名思义，多杆布置型式是在场地两侧设置多组灯杆(或灯杆)见图2，适用于足球练习场地、网球场地等。它的突出优点是用电量较省，垂直照度与水平照度之比较好。由于灯杆较低，这种布灯型式还有投资较少，维护方便的优点。

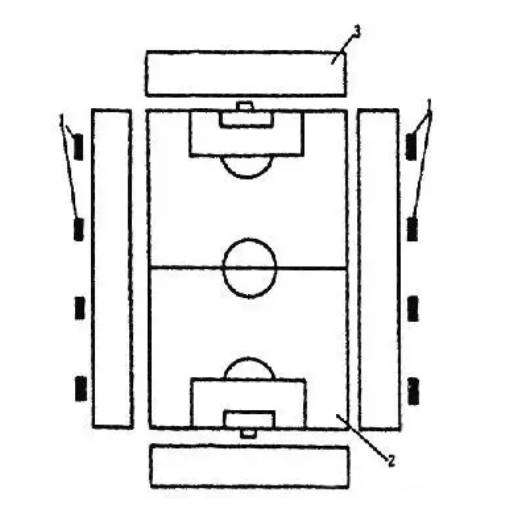

图2 多杆式布置

1——灯杆，2——球场，3——看台

灯杆要均匀布置，可布置4塔、6塔或8塔，投射角大于25°，至场地边线投射角最大不超过75°。

这种布灯一般使用中光束和宽光束投光灯，如有观众看台，瞄准点布置工作要十分细致。这种布灯的缺点是：当灯杆布置在场地和观众席之间时，会遮挡观众视线，消除阴影比较困难。

在没有电视转播的足球场，侧向布置照明装置多采用多杆式布置方式，经济性较好，见图3。通常将灯杆布置在赛场的东西两侧，一般来说，多杆布灯的灯杆高度可以比四角布置的低。为了避免对守门员的视线干扰，以球门线中点为基准点，底线两侧至少10°（没有电视转播时）之内不能布置灯杆。

图3 无电视转播赛场侧向布置灯具

④-侧向四角；●-侧向六塔式；⑧-侧向八塔式

多杆布灯的灯杆高度计算，计算用三角形与球场垂直、同时与底线平行（见图4），Φ≥25°，同时灯杆高度h≥15m。
