正文
![]()
![]()

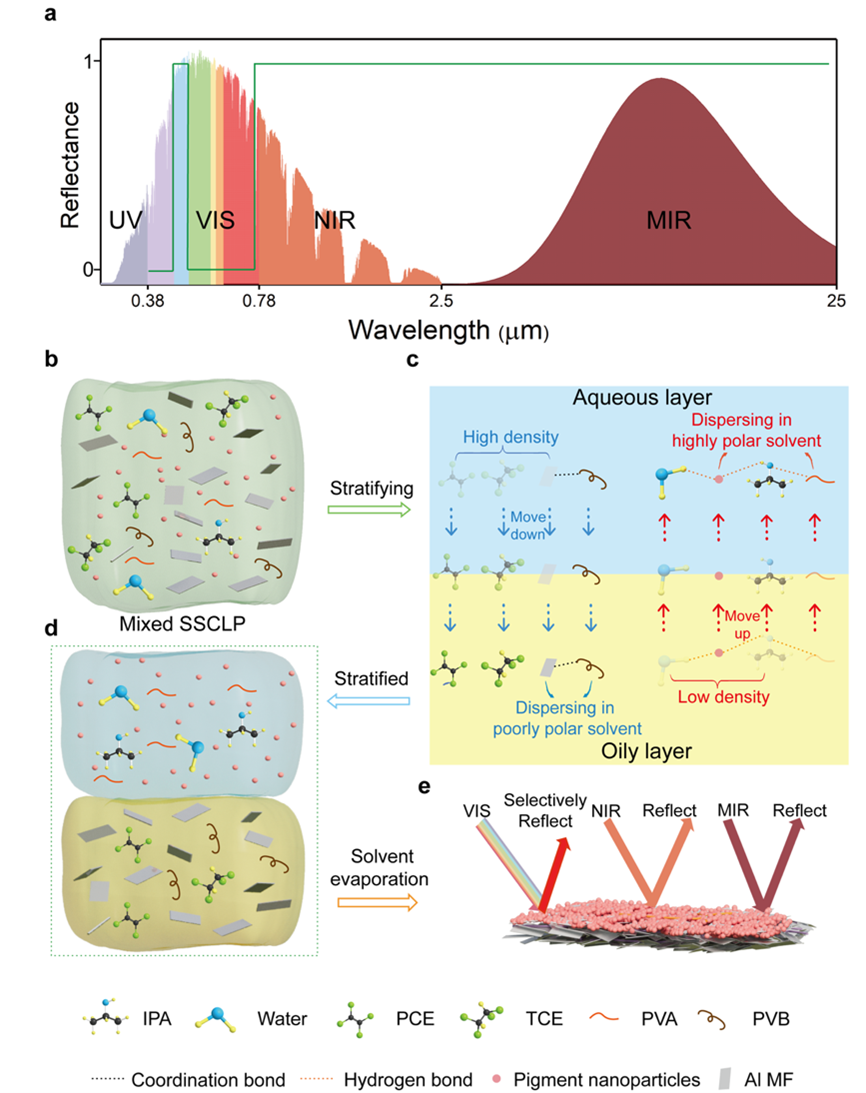

图1.
SSCLP的设计与分层原理
【
SSCLP的光学性能与环境耐久性
】
为进一步探究该自分层结构实现低至0.107发射率的机理，研究者设计了对照实验：采用相同原料制备了非分层的混合涂料进行了对比测试。结果表明，混合涂料的MIR反射率显著低于SSCLP，且SEM图像显示其Al M
F呈无序分布。基于时域有限差分模拟研究进一步揭示：自分层结构通过形成规整的Al MF定向排布，可显著提高MIR波段的反射率。SSCLP与混合涂料的反射率模拟结果与实验结果相吻合，表明了有效的分层是实现优异中红外反射性能的关键因素。
为评估SSCLP的环境耐久性，团队对SSCLP进行了粘附性测试、人工老化测试（高温高湿紫外条件）、低温测试（-20°C）、水流冲击测试、水浸泡测试、湿度波动测试、盐雾测试以及酸雨测试。样品前后的质量、MIR反射率以及表观形貌并无明显差异，证实了SSCLP优异的环境耐久性。
![]()
![]()

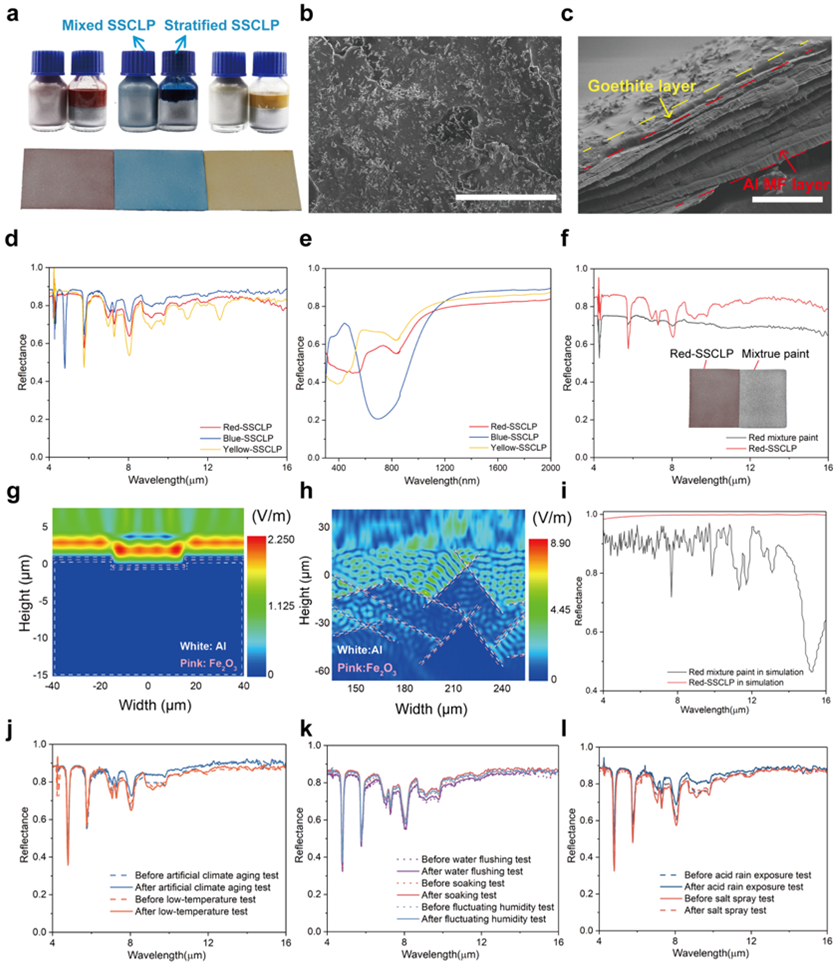

图2.
SSCLP的光学性能与环境耐久度测试
【
SSCLP的保温隔热性能
】
研究团队对SSCLP进行了隔热性能展示。实验结果表明，在辐射主导传热工况下，SSCLP涂层有效地阻隔了来自热环境的热量输入，显著延缓了模拟建筑的温度升高，相较于应用商用彩色涂料的建筑物模拟物，应用SSCLP的建筑模拟物内部的温度降低了5.1 °C。在常温室内条件下，应用SSCLP能够将冰淇淋的质量损失率降低38.5%，从应用层面验证了SSCLP优异的保温隔热性能。
