正文
的
核磁共振氟谱
(
19
F-NMR
)
。
为
明晰
“
微波
-
力
-
温度
”
耦合外场
氧化降解体系各反应因素对
产物性能的影响,作者对反应体系、温度、时间等因素进行了系统研究,
分析了
反应前后
CTLF
分子链结构
与
性能
间
的
构效关系
。结果显示,
通过创建可控
的耦合外场氧化降解
反应体系,
废弃氟橡胶的交联键完全裂解,与传统降解方法相比,反应效率显著提升。经过计算,产物
CTLF
氟含量可达
64.6%
,且
具有良好的流动性。

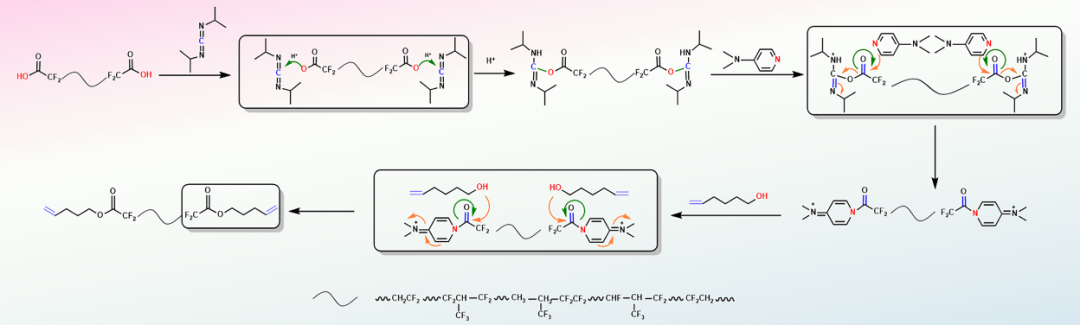

图
3
耦合外场下
CTLF
的“羧基
-
乙烯基化”
反应机理。
如图
3
所示,
基于
CTLF
的
高效合成
,
针对
高极性
的
含氟
低聚物创建了
“
羧基
-
烯
基
化
”
反应体系。通过设计和优化,实现了
废弃
氟橡胶
-CTLF-VTLF
的连续
化精准
合成,
该
方法为设计合成高性能含氟聚合物
前驱体
提供了新的参考。
图
4
(
a)
反应
体系对
V
TLF
端基
转化率的影响。
(
b)
反应因素
对
VTLF
结构的影响。
(
c)CTLF
和
VTLF
的
FT-IR
谱图
。
(d)
CTLF
和
VTLF
的
1
H-NMR
谱图
。
(
e) CTLF
和
VTLF
的
19
F-NMR
谱图
。
(
f)
温度对
V
TLF
动力
粘度
的影响
。
(
g) CTLF
和
VTLF
的
DSC
曲线。
(
h)CTLF
和
VTLF
的
TGA
曲线
。
(
i)CTLF
和
VTLF
的
DTG
曲线
。
如图
4
所示,“羧基
-
烯基化”反应前后的试样表征结果
表明
,
该
反应体系具有出色的选择性,
不会破坏
含氟聚合物的
主链
结构
。
CTLF
的
-
COOH
转化为
-CH=CH
2
的转化率最高可达
9
3
%
,
VTLF
的氟含量
为
63.1%
且高温稳定性和低温性能都得到了提升
。
此外,通过端基官能团的转化,我们攻克了含氟聚合物强极性与低粘度无法兼顾的共性难题。如图
4
(
f
)
和图
3
(
f
)所示,
在
相同
温度下与
CTLF
相比,
VTLF
具有更好的
流动性。

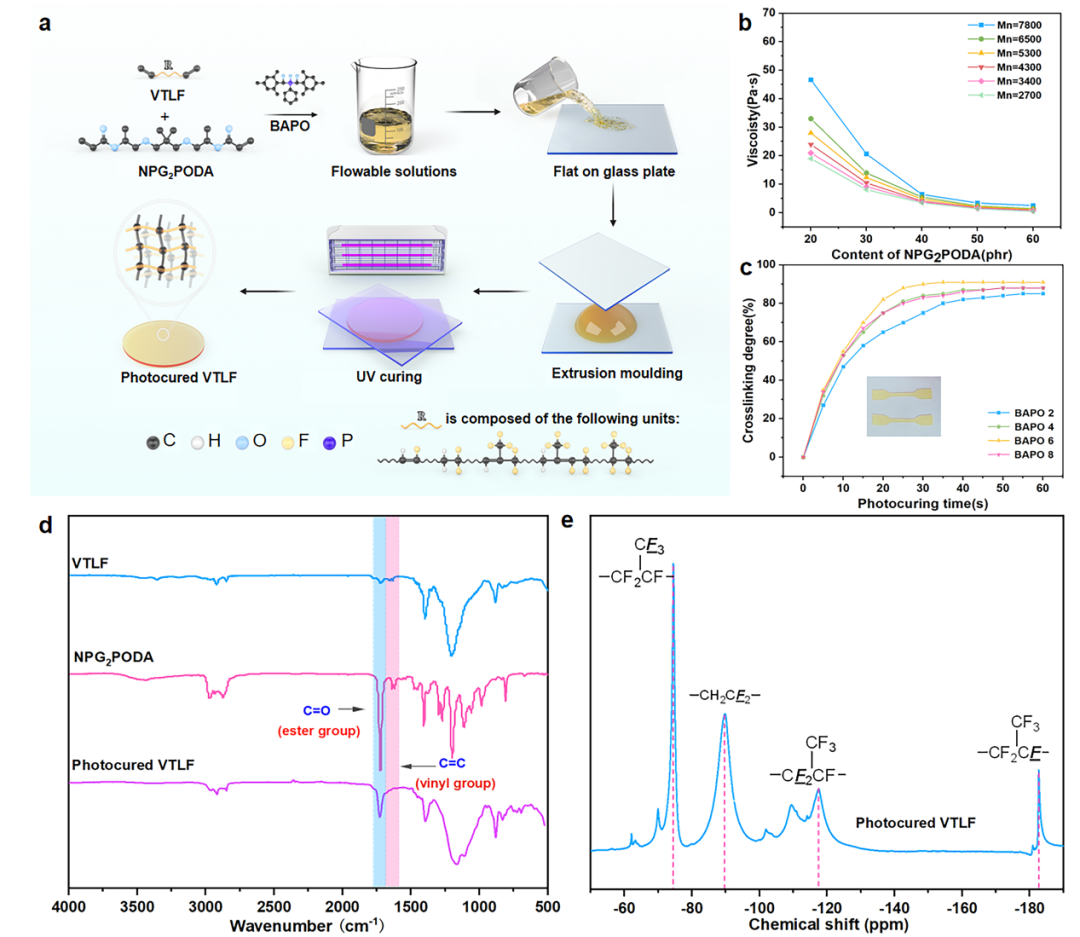

图
5
(
a)VTLF
光固化反应的机理。
(
b)NPG
2
PODA
用量对
VTLF
粘度
的影响
。
(
c)
固化时间
对光固化
VTLF
交联
密度的影响
。
(
d) VTLF
、
NPG
2
PODA
和光固化
VTLF
的
FT-IR
光谱。
(
e
)
光固化
V
TLF
的
19
F-SSNMR
谱图。
通过构建自由基型光固化反应体系,实现了高含氟聚合物无溶剂条件下快速光固化,并
阐明了其反应机理。如图
5
所示,
VTLF
的固化过程包括两个
阶段
。首先,在波长为
405
nm
的
UV
光
下,
BAPO
发生光解,产生两个三甲基苯甲酰基和一个苯基膦酰基(三个活性自由基)。这些自由基促使
VTLF
和
NPG
2
PODA
生成单体自由基。随后,
在
自由基的引发
下,
VTLF
和
NPG
2
PODA
之间形成交联网络。重要的是,
光
固化
体系中无需加入任何溶剂,可
完全依靠
VTLF
的优异流动性和
UV
光
照射,在室温下
30s
内完成
快速
成型
。
图

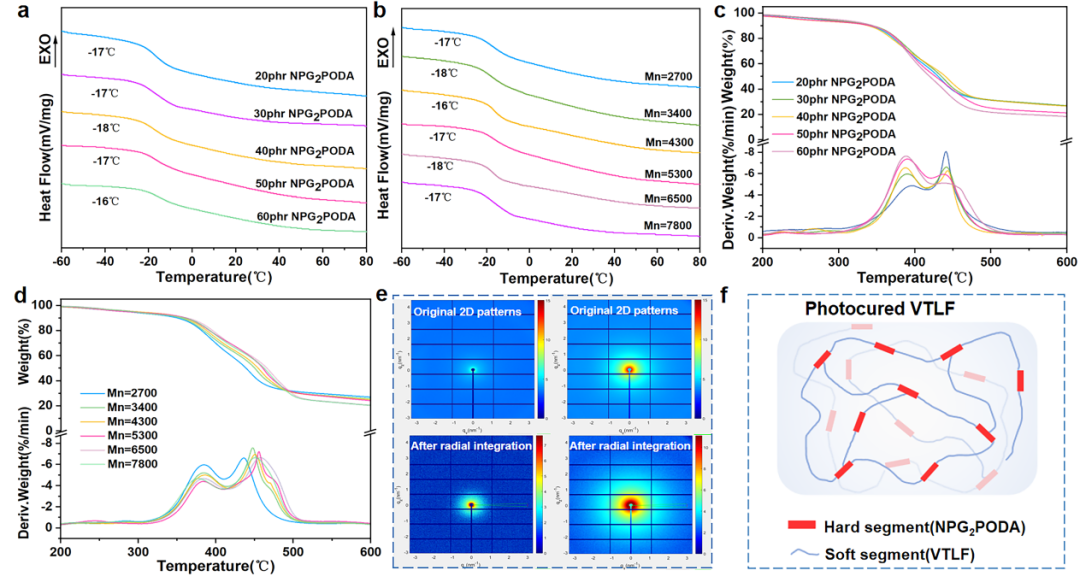

6
(a)
不同
NPG
