上世纪90年代，溴化锂制冷机组曾广泛应用于制冷空调系统。
随着我国电力供应紧张局面的缓解，石油、蒸汽等能源价格上升，溴化锂吸收式制冷机组的应用逐渐减少。
本文结合电厂行业的特点，列举了溴化锂吸收式机组应用的3个案例，分别介绍了低压尾汽、低温余热水和冷却循环水的热能利用，挖掘溴化锂吸收式机组的节能潜能，提高热能综合利用效率。
同时，介绍了冷水泵变频和压差旁通阀的运行控制策略，以及汽水换热系统等空调水系统的应用。
该项目位于杭州市开发区，采用4台单台蒸发量为130t/h的高温高压循环流化床锅炉、1台单台装机容量为7.5MW和2台单台装机容量为15MW的背压式汽轮机发电机组，配置了3台锅炉补水用汽动给水泵，尾汽排放量为45t/h，排汽压力为0.15MPa。汽动给水泵排汽进入除氧器，有富余蒸汽需要冷却降温，蒸汽富余量与空调冷负荷正相关，室外气温越高蒸汽富余量越多。故采用蒸汽型溴化锂制冷主机空调系统，利用“免费”能源。
空调系统选用2台蒸汽单效溴化锂吸收式冷水机组（溴化锂吸收式冷水机组下文简称溴冷机），单台制冷量为1450kW，蒸汽耗量为3.1t/h。蒸汽进口压力为0.15MPa，溴冷机通过蒸汽电动调节阀控制冷水温度，进/出口温度为7 ℃/12℃。

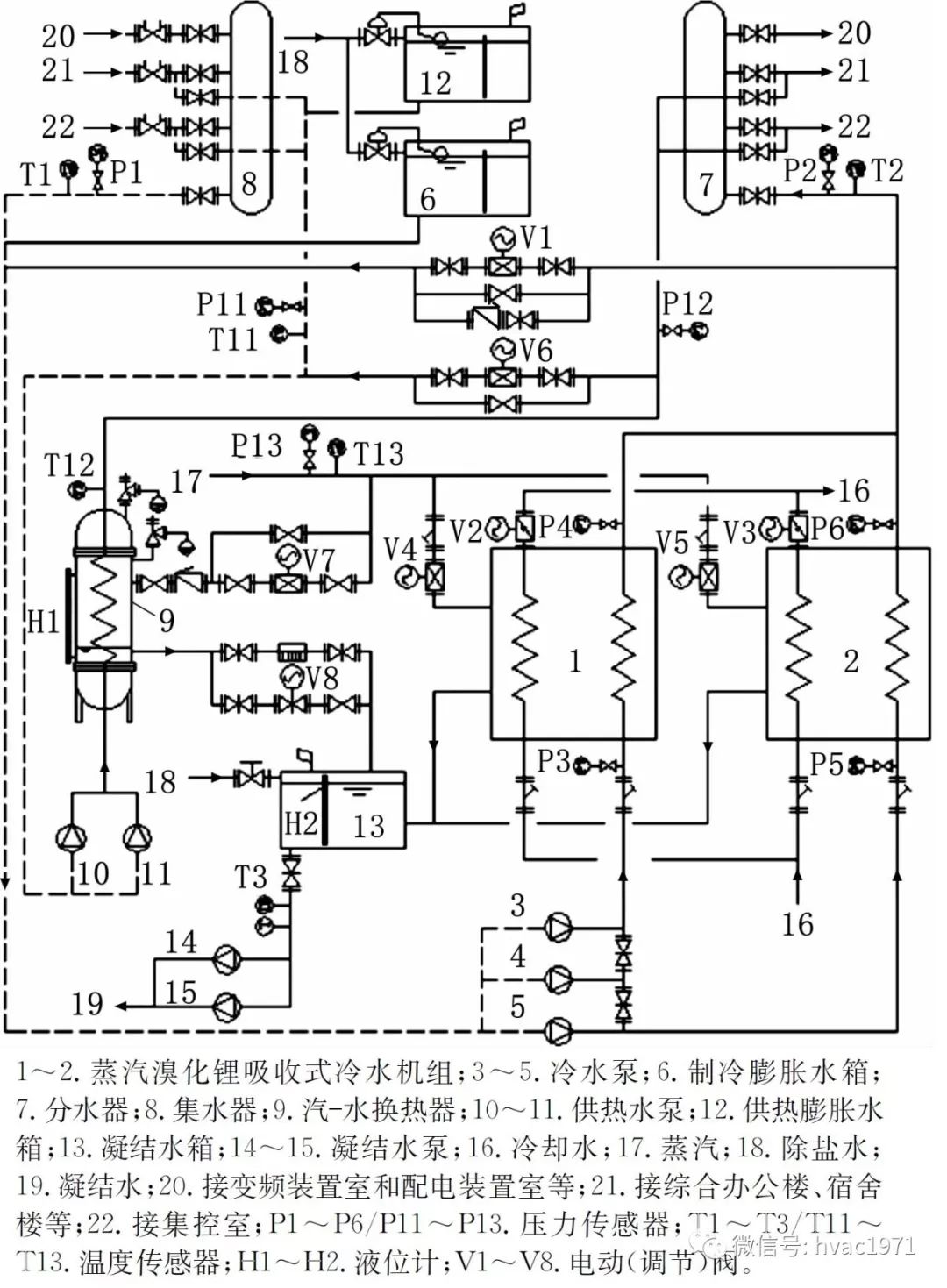

低压蒸汽溴冷机空调水系统流程图如图1所示。

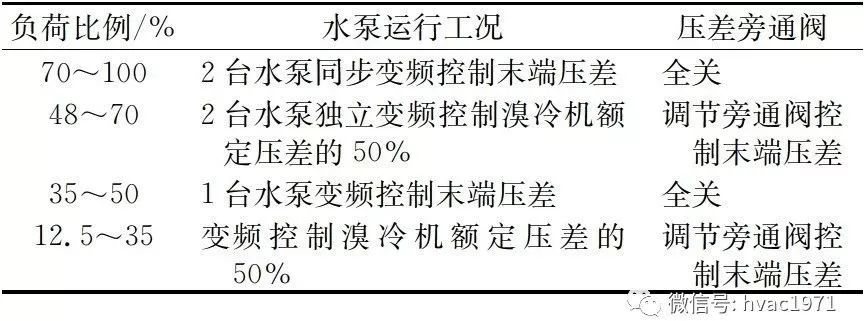

为了保证溴冷机的运行安全，最低流量应不小于额定流量的70%，即需控制进出口压差约不小于额定压降的50%，由于溴冷机冷水进出口压力传感器安装位置相差2m左右，计算压降时要扣除这部分高度差。不同冷负荷下冷水泵变频和压差旁通阀的运行控制策略见表1。
空调机房内供热和制冷的空调水系统独立设置，冬天需要供热的办公楼、宿舍楼、集控室等末端管路的冷热水管合并使用。而配电装置室、变频装置室等房间只需要制冷，其空调回路不接入供热循环水系统。
供热空调热水供/回水设计温度为55 ℃/45℃。运行中，可根据室外温度变化调节供水温度。
供热空调系统采用波节管汽水壳管式换热器（以下简称汽水换热器），在汽水两侧分别设置了安全阀。
溴冷机和汽水换热器的凝结水流至凝结水箱。为了增大凝结水箱的有效容积，溢水管在水箱内采用向上弯头连接水平喇叭口，凝结水出水管从箱体底板接出，至除氧器回收利用。
1）利用电厂中的汽动泵尾气余热供暖、制冷，同时空调系统利用了电厂中的除盐水、冷却水，降低了初投资，节省了运行费用。
2）充分利用冷水泵的变频功能，实现供冷量调节和节能运行。
3）优化凝结水系统设计，利用电动开关阀疏水。同时，采取必要的技术措施防止凝结水泵汽蚀。
