Android增量代码测试覆盖率工具

正文

请到「今天看啥」查看全文

生成代码的覆盖率报告，首先想到的就是 JaCoCo ，下面分别介绍一下JaCoCo的原理和我们所做的改造。

JaCoCo概述

JaCoCo包含了多种维度的 覆盖率计数器 ：指令级计数器（C0 coverage）、分支级计数器（C1 coverage）、圈复杂度、行覆盖、方法覆盖、类覆盖。其覆盖率报告的示例如下：

• 绿色：表示行覆盖充分。

• 红色：表示未覆盖的行。

• 黄色棱形：表示分支覆盖不全。

• 绿色棱形：表示分支覆盖完全。

注入原理

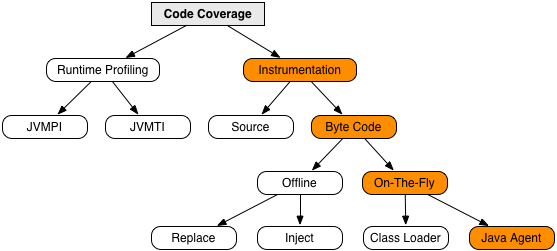

JaCoCo主要通过代码注入的方式来实现上面覆盖率的功能。JaCoCo支持的注入方式如下图（图片出自 这里 ）所示：

包含了几种不同的收集覆盖率信息的方法，每个方法的实现都不太一样，这里主要关心字节码注入这种方式（Byte Code）。Byte Code包含Offline和On-The-Fly两种注入方式：

• Offline：在生成最终的目标文件之前，对Class文件进行插桩，生成最终的目标文件，执行目标文件以后得到覆盖执行结果，最终生成覆盖率报告。

• On-The-Fly：JVM通过-javaagent指定特定的Jar来启动Instrumentation代理程序，代理程序在ClassLoader装载一个class前先判断是否需要对class进行注入，对于需要注入的class进行注入。覆盖率结果可以在JVM执行代码的过程中完成。

可以看到，On-The-Fly因为要修改JVM参数，所以对环境的要求比较高，为了屏蔽工具对虚拟机环境的依赖，我们的代码注入主要选择Offline这种方式。

Offline的工作流程：

1. 在生成最终目标文件之前对字节码进行插桩。

2. 运行测试代码，得到运行时数据。

3. 根据运行时数据、生成的class文件、源码生成覆盖率报告。

通过一张图来形象地表示一下：

如何实现代码注入呢？举个例子说明一下：

JaCoCo通过ASM在字节码中插入Probe指针（探测指针），每个探测指针都是一个BOOL变量（true表示执行、false表示没有执行），程序运行时通过改变指针的结果来检测代码的执行情况（不会改变原代码的行为）。探测指针完整插入策略请参考 Probe Insertion Strategy 。

增量注入

介绍完JaCoCo注入原理以后，我们来看看如何做到增量注入：

JaCoCo默认的注入方式为全量注入。通过阅读源码，发现注入的逻辑主要在ClassProbesAdapter中。ASM在遍历字节码时，每次访问一个方法定义，都会回调这个类的visitMethod方法，在visitMethod方法中再调用ClassProbeVisitor的visitMethod方法，并最终调用MethodInstrumenter完成注入。部分代码片段如下：

@Overridepublic final MethodVisitor visitMethod(final int access, final String name,      final String desc, final String signature, final String[] exceptions) {   final MethodProbesVisitor methodProbes;   final MethodProbesVisitor mv = cv.visitMethod(access, name, desc,
         signature, exceptions);   if (mv == null) {
      methodProbes = EMPTY_METHOD_PROBES_VISITOR;
   } else {
      methodProbes = mv;
   }   return new MethodSanitizer(null, access, name, desc, signature,
         exceptions) {      @Override
      public void visitEnd() {         super.visitEnd();
         LabelFlowAnalyzer.markLabels(this);         final MethodProbesAdapter probesAdapter = new MethodProbesAdapter(
               methodProbes, ClassProbesAdapter.this);         if (trackFrames) {            final AnalyzerAdapter analyzer = new AnalyzerAdapter(
                  ClassProbesAdapter.this.name, access, name, desc,
                  probesAdapter);
            probesAdapter.setAnalyzer(analyzer);            this.accept(analyzer);
         } else {            this.accept(probesAdapter);
         }
      }
   };
}

看到这里基本上已经知道如何去修改JaCoCo的源码了。继承原有的ClassInstrumenter和ClassProbesAdapter，修改其中的visitMethod方法，只对变化了方法进行注入：

@Overridepublic final MethodVisitor visitMethod(final int access, final String name,                                       final String desc, final String signature, final String[] exceptions) {    if (Utils.shoudHackMethod(name,desc,signature,changedMethods,cv.getClassName())) {
        ...
    } else {        return  cv.getCv().visitMethod(access, name, desc, signature, exceptions);
    }
}

生成增量代码的覆盖率报告

和增量注入的原理类似，通过阅读源码，分别需要修改Analyzer（只对变化的类做处理）：

@Overridepublic void analyzeClass(final ClassReader reader) {  if (Utils.shoudHackMethod(reader.getClassName(),changedMethods)) {
        ...
    }
}

和ReportClassProbesAdapter（只对变化的方法做处理）：

@Override
