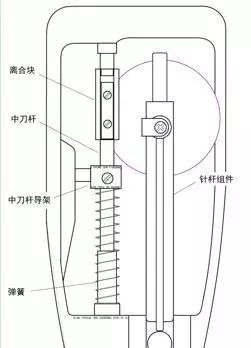

图3 中刀杆导架

四、冲裁机构调整

见图4，冲裁气缸,5用螺钉安装在中刀杆上轴套顶部，要求连接牢固、气缸动作顺滑无阻，气缸杆向下伸出时将中刀推至最低位的正确位置。

图4  中刀驱动传动机构

1中刀电机 2偏心轮 3轴承 4传感器 5冲裁气缸6离合气缸 7前曲柄 8传动轴 9调整螺母 10后曲柄 11连杆

冲裁气缸下面是中刀上升传感器4，用螺纹安装在中刀杆上轴套，见图4.调整时注意传感器前端面与中刀杆外圆有0.5~1mm间隙即可，调整完成拧紧传感器螺母。手动中刀杆上下移动，测试传感器尾部指示灯应有变化。

五、电机及传动机构调整

开袋机中刀采用直流电机驱动，与传动机构集中在一个整体支架上，安装在机头背面，见图4所示。中刀电机1用四个螺钉固定在支架上，要求牢固、贴平，同时要求与前部的轴承3配合良好，可调整电机固定螺钉和轴承支架2的上下位置达到直线度好、力矩轻、旋转顺滑的最佳配合状态。

偏心轮、连杆与曲柄调整，用手拨动偏心轮2转动，要求轻滑无死点，同时连杆11与曲柄10联接要求无轴向间隙，用调整螺母9调节到既无轴向间隙、又运动灵活的最合适状态即可。

前后曲柄在传动轴8前后两端紧固，注意两端曲柄内向收紧、无轴向间隙且摆动灵活无死点、前曲柄7摆动范围位于机头面板开孔居中。

六、离合机构调整

见图5所示，电机驱动形成的摆动通过离合装置（离合气缸4驱动离合销8伸出）传递至离合块2，从而带动中刀杆3做上下运动。

调整注意点：

1、离合气缸驱动离合销8伸出长度合适，不能太短；

2、离合销8伸出后，与离合块槽上下位置和方向正确、联结牢固、不得出现上下位置错位、方向偏斜、固定松动的问题，否则会发生离合错误等一系列问题；

3、调整曲柄摆动最高位时，离合销8准确进入离合块槽；

4、离合销复位弹簧7长度、弹力正确，确保离合销8复位可靠，见图5。

分离状态                              合住状态

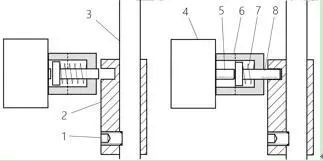

图5  中刀离合机构动作示意图

1螺钉2离合块 3中刀杆 4离合气缸 5气缸杆 6曲柄 7弹簧 8离合销
