阀门外观常见缺陷与鉴定

1外观特征

主要是阀杆端部未加工，阀杆与手轮不能紧密结合，阀门开闭不灵活，或阀体壁厚、阀杆直径、结构长度不符合标准要求，如图2中的 Z41H-25 DN50闸阀，标准规定的长度为 230mm，实测长度为178mm。

图2 结构长度不合格

2 检验方法

阀门结构可以通过目测检验，阀体壁厚一般使用超声波测厚仪，结构长度一般使用游标卡尺、卷尺、深度尺等工具仪器，壁厚测定时应将被测部位打磨光滑，以免影响测试的精度。阀体最小壁厚一般出现在流道两侧或阀体的底部。

3 缺陷评定

阀门结构、阀体壁厚、结构长度、阀杆直径不合格的阀门直接判定为不合格。

1外观特征

砂眼是铸造阀门的表面常见的缺陷，主要出现在阀门外表面，砂眼内部有砂或白色的渣，外形不规整，深浅不一。气孔一般出现在铸造阀门的内部、表面或近于表面处，表面比较光滑，呈圆形或椭圆形，有时孤立存在，有时簇集在一起，常与夹渣或缩松并存(图3所示)。如果是反应性气孔，通常不大，在铸件表面或铸件表面以下不太深的地方，如果是侵入性气孔，面积稍大，常呈圆形、椭圆形或针孔状。

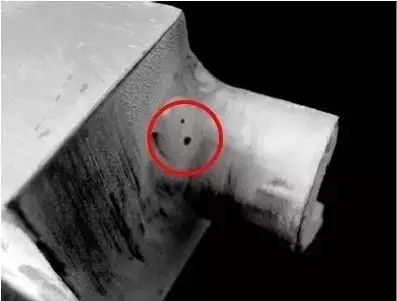

图3 气孔

2 检验方法

目视检验即可发现砂眼和气孔。对于阀体内部的砂眼和气孔可借助手电筒，缺陷的深度可采用覆膜法或细铁丝等来判断其深度。对于漆色不同或有明显凹坑的部位应注意，必要时可借助起子等工具剔除油漆，防止缺陷部位被底漆掩盖。
