12张动图解析深度学习中的卷积网络

正文

请到「今天看啥」查看全文

图2 二维卷积、扩展速率为2的3核，无padding

它使得系统能够以相同的计算成本提供更广泛的观察范围。扩张卷积在实时分割领域特别受欢迎。 如果你需要更大的观察范围，且无法承受多个卷积或更大的内核，请考虑使用它。

转置卷积（Transposed Convolutions）

（又名反卷积或分段缠绕卷积）

一些人使用反卷积这个名称，这不是特别恰当的，因为它不是一个反卷积。使事情变得更糟糕的反卷积确实存在，但在深度学习领域并不常见。实际的反卷积是反转卷积的过程。想象一下，将图像输入到单个卷积层。现在开始输出，把放置到一个黑盒子里，然后将你的原始图像再次输出。这个黑盒子进行了一个反卷积操作。这就是卷积层的数学反演。

转置的卷积在某种程度上来说是相似的，因为它和一个假设的反卷积层所产生的空间分辨率是相同的。但是，正在执行的实际数学运算在值上是不同的。转置卷积层执行的是常规卷积，但它会恢复其空间变换。

图3 二维卷积无padding，步幅2和内核3

关于这一点你可能会感到困惑，所以让我们来看一个具体的示例。将一个5x5的图像馈送到卷积层。其步幅设置为2，padding禁用，内核为3x3。结果是产生一个2x2的图像。

如果我们想反转这个过程，我们需要反数学运算，以便从我们输入的每个像素中生成9个值。之后，我们以2步幅的设置来遍历输出图像。这将是一个反卷积。

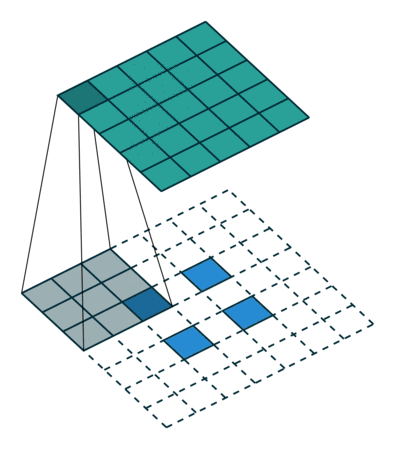

图4 转置的二维卷积无padding，步幅2和内核3

而转置卷积将不会进行此类操作。唯一的共同之处在于它保证输出也将是一个5x5的图像，同时仍然执行正常的卷积运算。为了实现这一点，我们需要在输入上执行一些漂亮的padding。

正如你现在可以想象的，这一步并不会从上面扭转这个过程。 至少不包括数值。

它只是在以往的基础上重建空间分辨率并执行卷积操作。这可能不是数学的反演，但是对于Encoder-Decoder架构来说，它仍然非常有用。这样，我们可以将图像的缩放与卷积相结合，而不是将两个过程单独分开进行。
