正文
5、以褶皱N-Ti
3
C
2
T
x
/S复合物为正极的锂硫电池表现出了优异的电化学循环性能。
【 图文导读 】
示意图：. 褶皱N掺杂N-Ti
3
C
2
T
x
/S 化合物合成路线图
研究人员首先将三聚氰胺分散在无水乙醇溶液中，再加入浓盐酸，搅拌蒸发，得到带正电荷的三聚氰胺粉末。随后将粉末加入到刻蚀后的带负电荷的Ti
3
C
2
稀盐酸水溶液，由于电荷作用，三聚氰胺与Ti
3
C
2
相互结合。随后混合物在N
2
气中550℃煅烧，得到N掺杂的N-Ti
3
C
2
T
x
化合物。通过气相扩散法，在155℃将S负载到N-Ti
3
C
2
T
x
化合物上。

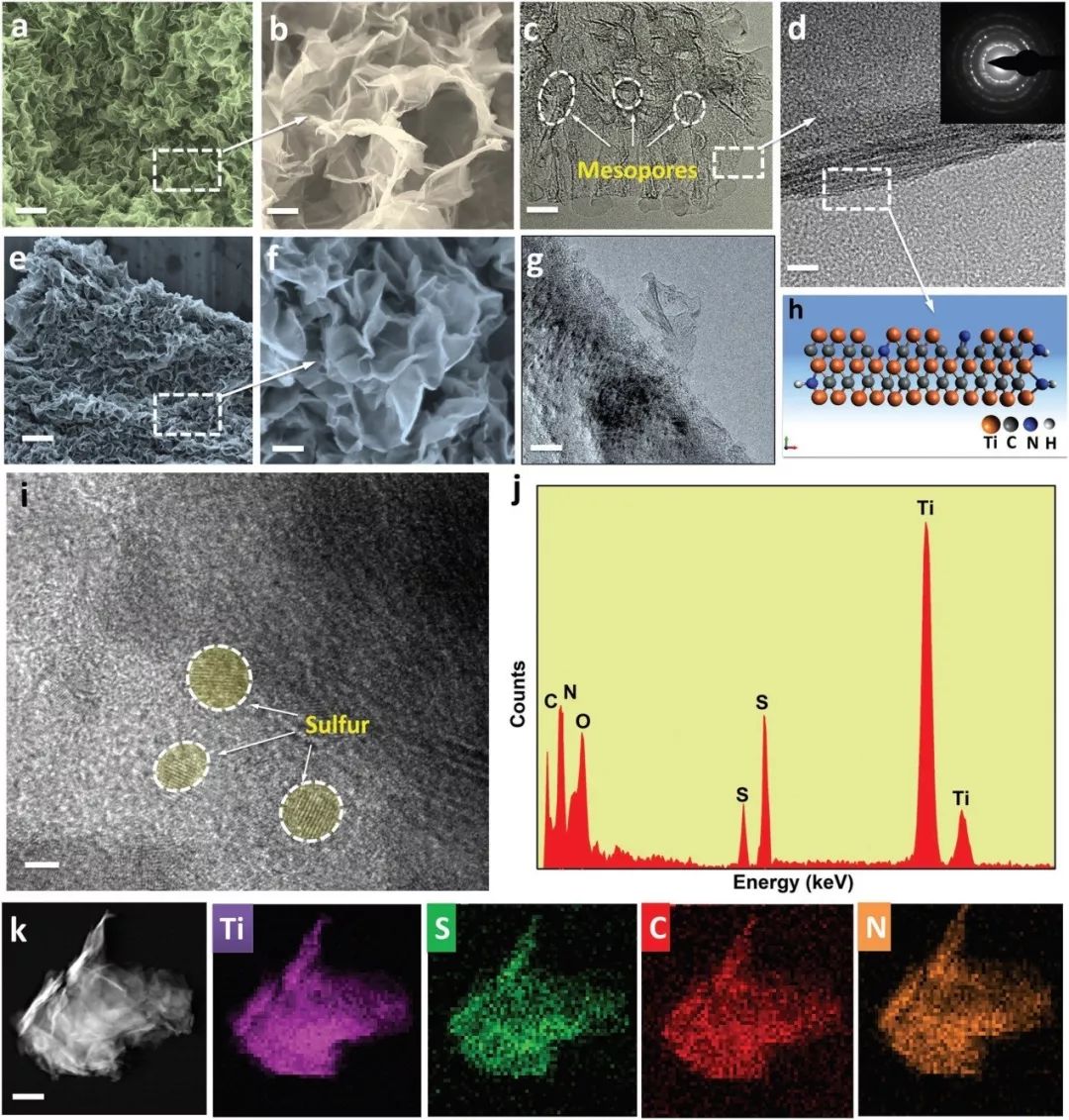

图1：N-Ti
3
C
2
T
x
纳米片的FESEM图(a, b)，HRTEM 图(c) 和 SAED 图(d)；褶皱N-Ti
3
C
2
T
x
/S 复合物的FESEM 图(e, f)和HRTEM图(g)；褶皱单层N-Ti
3
C
2
T
x
的示意图(h)；N-Ti
3
C
2
T
x
/S 复合物的HRTEM图(i)，HRTEM-EDS 光谱(j) 以及HRTEM 图(k)所对应的EDS光谱。标尺：2 um(a, e)；200 nm(b, f)；100 nm(c, g, k)；5 nm(d, i)。
SEM和TEM显示了高度褶皱且具有多孔结构的N-Ti
3
C
2
T
x
纳米片。SAED显示了N-Ti
3
C
2
T
x
纳米片的六角对称结构，透露出纳米片的多晶结构。 N-Ti
3
C
2
T
x
/S 复合物的SEM和TEM显示出没有明显的S团聚，表明S颗粒成功地负载在纳米片上。EDS能谱表明Ti、S、C、N在材料中均匀地分布。
