VMProtect3.5.1脱壳临床指南

正文

请到「今天看啥」查看全文

①：(or/and (not)reg, (not)reg)         => (not)reg
②：(not (and (not)reg1, (not)reg2))    => or reg1,reg2
③：(not (or (not)reg1, (not)reg2))     => and reg1,reg2
④：(not)((not)reg) => reg
⑤: 消除死指令: [1] mov reg,reg
              [2] push reg
pop reg

⑥：(not)(add (not)reg1, reg2)    => cmp reg1, reg2 或者 sub reg1, reg2
⑦：(or/and (not)exp, (not)exp)   => (not)exp	(注：exp是表达式）
⑧：(and/or/add numb1, numb2)    直接计算	    （注：numb1、numb2表示数字）
⑨: 寄存器折叠:  mov reg2,reg3; mov reg1,reg2    => mov reg1,reg3

上述优化规则并非全部在特征03中运算时执行。例如，优化规则⑥实际上是一个指令还原的匹配规则，其前式在运算后会被放入vm栈顶 [esp+xxx] 的某个位置。这一操作对应特征 01，因此可将优化规则⑥融入处理特征 01 的函数中。

虚拟寄存器

这里规定如下：若从 [VmDataPtrReg] 区域获取立即数（如 numb1），并将其放入vm栈顶 [esp+0x10] 位置（假设），若该位置为空，则需为此位置创建虚拟寄存器，并生成一条还原指令 mov VirtualReg001, numb1，其中 VirtualReg001 为该位置新创建的虚拟寄存器。下面将通过示例b-01-03来说明虚拟寄存器的创建及消除过程。

示例b-01-03代码清单:

#include
#include"VMProtectSDK.h"

// 需要vmp保护的函数
__declspec(naked) intnaked_function(int a) {
VMProtectBegin("naked_function");
// immediate test01
    _asm {
        mov ecx,0x333
        ret
    }
VMProtectEnd();
}

intmain(){
int x = naked_function(0x666);
if (x == 0x777) {
        std::cout <"succeed！！！ " << std::endl;
    }  else  {
        std::cout <"failed！！！ " << std::endl;
    }

getchar();
return 0;
}

在naked_function 函数被虚拟机保护后，现在指令还原的效果如下：

从以上的日志信息可知，存在一条 mov ecx, VirtualReg001 的还原语句。在退出vm虚拟机环境时，pop reg1 指令隐含的语义动作等价于 mov reg1, reg2/imm/VirtualRegXXX。当 reg2 与 reg1 相同时，可以使用优化规则⑤消除该指令，即移除 mov reg1, reg2。对于虚拟寄存器而言，仅当最终出现 mov reg, VirtualRegXXX这种形式时，VirtualRegXXX才被视为有解。例如，上面VirtualReg001 对应指令为 ecx，因此可以用ecx替换VirtualReg001出现过的地方。

这一简化过程可通过脚本或插件自动替换实现，或通过后续所述的二次扫描处理。以下是通过二次扫描后，指令还原的效果：

分支

vm虚拟机在处理JCC指令时，会将判断逻辑拆分为多个操作。例如jl指令：

JL 跳转的条件是 SF ≠ OF，即溢出标志和符号标志不同时为0。
虚拟机（VM）将分别判断 SF 和 OF 标志位（如下所示），并根据标志位信息决定是否跳转。
(not)(or(not)0x80,(not)eflags) => and 0x80,eflags
(not)(or(not)0x800,(not)eflags) => and 0x800,eflags

要判断是否是jl指令，只需要在特征01中判断来自vm栈底来的表达式是否是为"and 0x80,eflags"。遇到JCC指令时，需保存寄存器和堆栈副本的信息。解析至返回地址后，检查是否仍有未处理的分支。若有，则恢复之前保存的寄存器和堆栈副本，并切换至另一个分支，依此逐一解析所有指令。需要注意的是，强行切换分支，可能会引发内存访问异常等问题，此时无需惊慌。因为提前扫描确认了该操作的特征类型，异常发生时可直接设置EIP跳过异常地址。

为统一处理 JCC 指令的程序流程，设定规则为：第一次不跳转，第二次跳转。此设计的优势在于，还原后的指令存放的数据结构是动态数组，第二次跳时，还原的指令可直接附加到数组末尾，而无需重新去构建控制流图（CFG）。

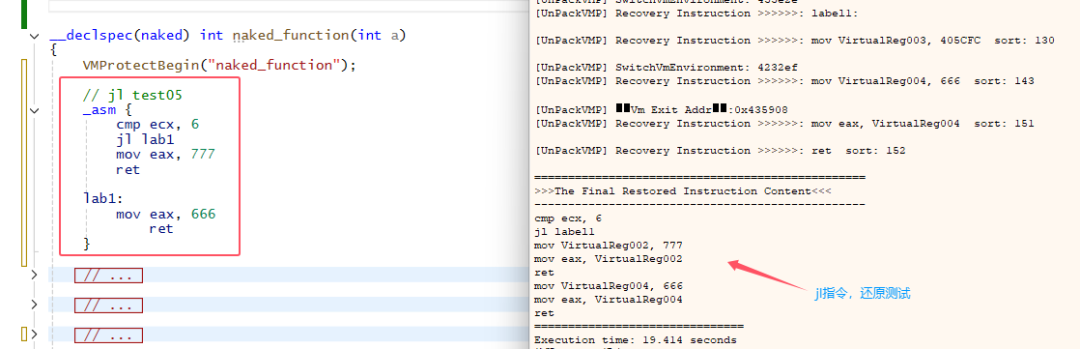

以下示例b-01-04展示了测试jl指令的代码清单，以及第一次扫描后指令还原的效果。

二次扫描后，指令还原的效果：

循环

循环与分支的区别在于循环至少包含一条回边，但两者的处理步骤一致。唯一不同之处是需额外添加标记：在解析过程中，为每条还原指令附上当前 VmDataPtrReg 值的标记。获取还原指令后，与之前还原的指令对比，若 VmDataPtrReg 值相同，则表明循环已找到落脚点，并在该指令前插入一个标签，然后再次检查是否仍有未处理的分支。若无未处理分支，则指令还原流程结束。至此，整个指令还原框架搭建完成。

示例b-01-05展示的是测试循环的代码清单，以及第一次扫描后指令还原的效果。

二次扫描后，指令还原的效果：

02. 疑难问题

二次扫描

二次扫描，具体是指重新调试目标程序，与第一次扫描过程相同，唯一区别在于利用了第一次扫描时收集的信息。现在我们来讨论二次扫描的必要性。先看示例b-02-00，该示例展示了测试imul指令的代码清单，以及第一次扫描后指令还原的效果。

注意观察，在还原imul指令的过程中，多出了一条 mov edx, 469670 指令。

成因分析 ：

imul指令在虚拟机（VM）中会先计算第二个和第三个操作数，中间结果被置于栈顶[esp+0x1C]（假定），该地址实际上隐式映射到edx寄存器（此映射关系仅在退出vm环境时，解析 pop edx 指令才会明确），然而，原先[esp+0x14]位置映射的edx寄存器关系未被清除，导致一个数值被放入[esp+0x14]位置时，触发了一次 mov赋值操作。

二次扫描需解决的问题 ：

在还原imul指令的过程中，需提前识别[esp+0x1C]位置映射到edx寄存器，并且及时清除edx寄存器在[esp+xxx]中多余的映射关系。因此，在第一次扫描时，信息收集显得尤为重要。

第一次扫描时，收集信息的具体步骤 ：

为每个置于栈顶 [esp+xxx] 的表达式分配唯一编号。在特征 06 退出虚拟机环境时，遇到 pop reg1 指令，若还原指令非 mov reg1, reg1，则记录三项数据：第一操作数的寄存器号数、第二操作数的编号及运算符类型（即 mov）。

下面为二次扫描后指令还原的效果，可见冗余（或错误）的指令已被消除：

注：由示例b-02-00可以看到，虚拟寄存器也可以用来处理一些特定类型的操作数。

恒等变换

在恒等变换中，最典型的指令就是 xor 指令。在数理逻辑中，有：

A⊕B = (A∧¬B)∨(¬A∧B)
     = ((A∧¬B)∨¬A)∧((A∧¬B)∨B)
     = (¬B∨¬A)∧(A∨B)

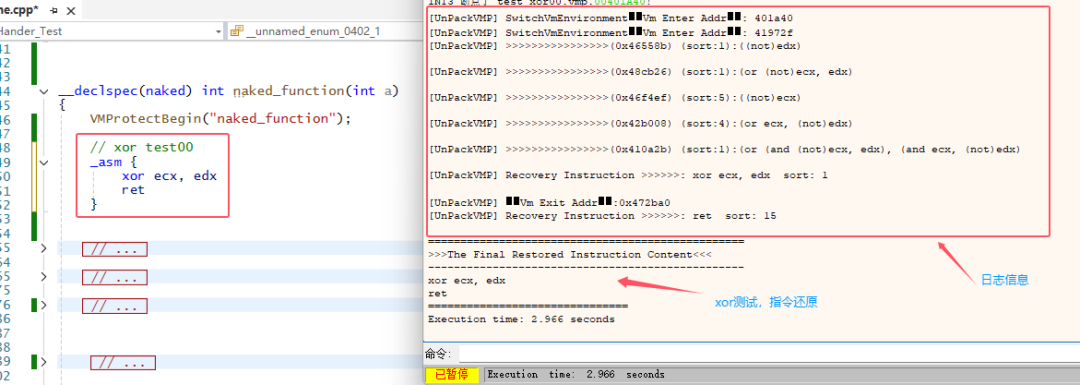

下面示例b-02-01展示了 xor 指令测试，及指令还原后的效果。

从打印的日志信息上看，可以观察到 xor ecx, edx 指令还原的整个信息流。

现在整理如下：

or (not)edx,(not)edx            => (not)edx            下条指令的第二个操作数
or (not)ecx,(not)((not)edx)     => or (not)ecx,edx    第五条指令第二个操作数
or (not)ecx,(not)ecx            => (not)ecx            下条指令的第一个操作数
or (not)((not)ecx),(not)edx     => or ecx,(not)edx    第五条指令第一个操作数
or (not)(or ecx,(not)edx),(not)(or (not)ecx,edx)    => or (and (not)ecx,edx),(and ecx,(not)edx)

表达式 or (and (not)ecx, edx), (and ecx, (not)edx) 对应逻辑公式为 (A∧¬B)∨(¬A∧B)，因此指令最终还原为 xor ecx, edx。

待定指令

若不同指令在还原时使用了相同匹配规则，导致无法区分，则称为待定指令。示例 b-02-02 展示了 cmp 和 sub 指令的测试情况，仔细观察右侧框住的日志信息，可以看到 cmp 和 sub 指令在还原时使用了相同的匹配规则。

cmp/sub reg1,reg2 对应的匹配规则，现整理如下：

or (not)reg1, (not)reg1    => (not)reg1    下条指令的第一个操作数
add (not)reg1, reg2                        下条指令的操作数
or (not)(add (not)reg1, reg2 ),(not)(add (not)reg1, reg2 )    => (not)(add (not)reg1, reg2)

取反操作有：(not)reg1 = 1-reg1，因此
(not)(add (not)reg1, reg2) = 1-((1-reg1)+reg2) = reg1-reg2，
即对应的是优化规则⑥：(not)(add (not)reg1,reg2) => sub/cmp reg1, reg2

如何消除 cmp/sub 的待定状态？

答：方法很简单。上述结果会存储至vm栈顶 [esp+xxx] 的某个位置。每次操作 [esp+xxx] 时，需判断其中的表达式是否为待定状态。若为待定状态，则读取 [esp+xxx] 时对应 sub 指令，而写入 [esp+xxx] 或不操作 [esp+xxx] 时对应 cmp 指令。

此外，待定指令还包括 test/and reg1, reg2。其对应的匹配规则，整理如下：

or (not)ebx, (not)edx	下条指令的操作数
or (not)(or (not)ebx, (not)edx), (not)(or (not)ebx, (not)edx)	=> and reg1, reg2
因此匹配规则为：and reg1, reg2	=> test/and reg1, reg2

CMOVcc

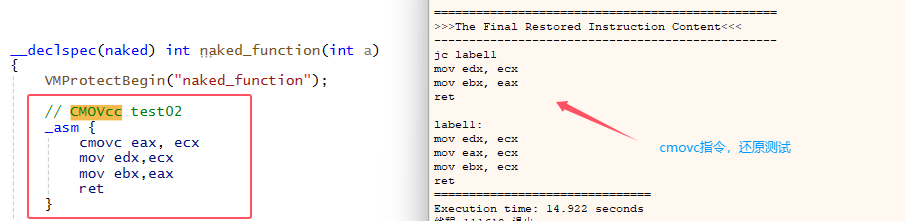

CMOVcc 指令在保护过程中会被转换为 JCC 指令。初次还原后，观察还原代码可发现 CMOVcc 指令的痕迹较为明显。尤其在第二次扫描后，更为明显。示例 b-02-03 展示了 cmovc 指令测试的代码清单，及第一次扫描后的指令还原效果。

第二次扫描后，指令还原的状态：
