专栏名称: 全域旅游

“市县乡村”：可查阅乡镇和村（居）的辖区位置、土地及矿产资源、人口、主要产业、基础设施、村名由来、古树名木、文物古迹、历史故事、古今人物；“景区景点”：可查阅全市各景区景点的信息；“住宿餐饮”：可查阅各类酒店、宾馆、农家乐的信息。

科技 | 三星终于公布Note 7爆炸原因，还是电池惹的祸！

全域旅游 · 公众号 · 教育 · 2017-01-23 18:03

正文

其中，电池 A 主要是因为负极板受到挤压所致，而电池 B 由于铜箔融化，则是真正的事故源头。此外，还有一部分电池被发现没有使用绝缘胶带。

另一方面，美国保险商实验室（ UL ）、 Exponent 实验室以及德国莱茵 TUV 集团等第三方机构针对 Note 7 事件原因的可能性展开了独立调查。

首先， UL 先对十台损坏设备进行了第一阶段调查。其调查结果显示，组装、制造和电池设计的原因同时存在。

生产制造上，原因包括缺少接片上的凸起，导致内部短路；电池设计上包括较薄的隔离膜，导致较差的保护等。总之，电池的生产制造与设计同时导致了 Note 7 爆炸。

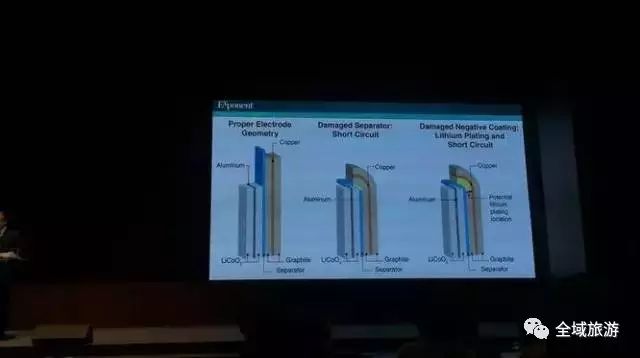

其次，在 Exponent 实验室的调查中， A 公司电池中存在阴极膜损伤，容易带来隔离膜损伤，最终导致发热。

B 公司电池虽然没有 A 公司的缺陷，但存在一些新问题，诸如电极板的弯曲等，这样阴极板与阳极板会发生接触，从而造成短路。究其原因，是由于接合工艺原因，导致了上述接合部的凸起，从而致使极板的接触。

最后， TUV 调查了包括物流系统中与电池相关的具体因素，结果表明越南与韩国的三星工厂都没有明显的软弱点。

针对
