《Nature》金属所：金属疲劳领域取得突破性进展！

正文

请到「今天看啥」查看全文

疲劳通常指反复施加循环载荷(远小于材料的屈服应力极限)而引起的一种材料弱化过程。实际服役过程中约90%金属构件的失效均由疲劳断裂引起，其原因是材料在循环加载过程中微观结构不断变化、遭受严重且不可逆转的累积损伤，从而导致材料循环硬化或软化直至最终失效。金属材料的非稳定循环响应及疲劳寿命强烈依赖于其疲劳历史，实际复杂循环载荷服役条件下金属构件的疲劳失效和寿命预测更加困难。因此， 抗疲劳损伤材料发展的重大瓶颈问题就是如何减小或抑制循环变形过程中微观结构局域化和不可逆损伤。

最近，中国科学院金属研究所沈阳材料科学国家(联合)实验室 卢磊 研究员研究组和美国布朗大学 高华健 教授研究组合作 在这一领域取得了突破性进展 。他们发现具有晶体学对称结构的纳米孪晶金属不但具有循环稳定响应而且疲劳累计损伤非常有限。这种具有独特的稳定循环响应特征和有限累计损伤的纳米结构为发展抗疲劳损伤的高性能工程金属材料提供了新思路。 该成果发表在《Nature》 （2017年10月30日在线）。

论文链接：

https://www.nature.com/nature/journal/vaop/ncurrent/pdf/nature24266.pdf

研究人员利用直流电解沉积技术成功制备了块体择优取向纳米孪晶纯铜样品。通过传统拉-压变幅应变控制疲劳实验研究了该样品的相关循环应力响应, 发现在恒定应变幅下，其应力响应迅速稳定（既不硬化也不软化）；尤为重要的是，当应变幅阶梯式递进增加以及随后阶梯式递进减小时， 该样品的应力-应变响应完全可逆 ，即当应变幅恒定时，应力和应变具有一一对应关系，且循环滞后环完全重合（图1）。

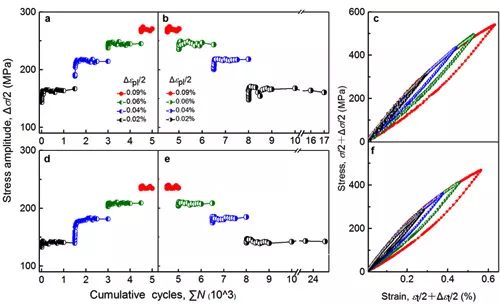

图1. 纳米孪晶Cu与历史无关的稳定循环响应行为。在变幅疲劳实验中, 具有不同孪晶片层和晶粒尺寸的两类纳米孪晶样品随塑性应变幅阶梯式递进增加时的循环响应曲线(图a和d)和随塑性应变幅阶梯式递进减小时的循环响应曲线(图b和e)；图c和f分别为两类样品在不同应变幅时的滞后环。应变幅恒定时，应力和应变具有一一对应关系，循环滞后环完全重合。

请到「今天看啥」查看全文
