一旦有了山谷线分布图,你就能把一张纸折成复杂的几何形状。大家来猜猜,上面这个图案会折成什么呢?




其实折成了一只猫头鹰。左上角那个比较复杂的、扇形的部分其实就是猫头鹰的尾巴。感兴趣的人也可以找一找猫头鹰的眼睛是从哪个地方折出来的。


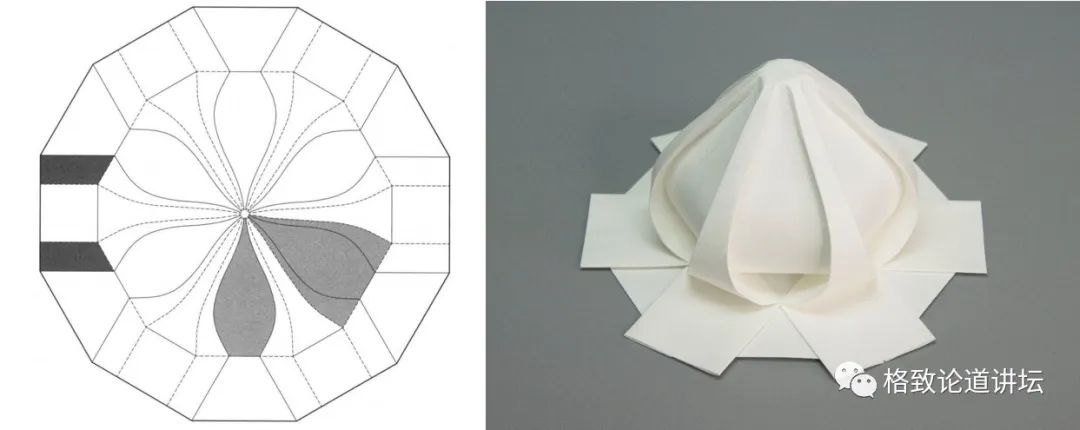

▲ 基于计算技术的曲纹折纸


随着计算机图形学的发展,折纸艺术家不再满足于做直线的折叠——直线折叠往往带来的是平面的效果。为了追求曲面的、更美的图案,“曲纹折叠”被引入进来。这个曲纹要怎么折呢?其实曲纹有很多折法,有湿折法,就是先把纸搞湿了折。还有一种比较简单粗暴的方法,找一张结实一点的纸,用圆珠笔在上面拼命地画曲线,它就自然而然可以折叠了。



工程师眼中的折纸术


我是一个工程师,那折纸在工程师眼里又是什么呢? 我们正在想尽办法把这个古老的手工艺术应用到工程领域,让它发挥作用。


尤其是航天科技上有大量的折叠需求。大家知道,太阳能帆板、卫星天线这些大型结构是没有办法放到小小的火箭整流罩里的,所以必须把它也折得小小的,才能在体积上满足火箭整流罩的尺寸,发射到太空后再快速地展开。 可以说,航天科技的发展促进了折纸工程学的诞生。

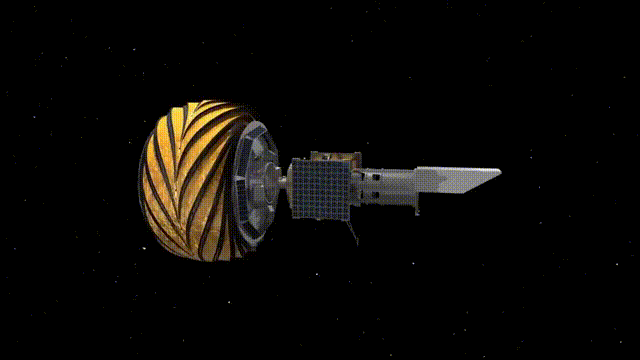

视频里是美国设计的一个概念性的遮光罩,这个卫星是用来做系外行星探测的,但恒星太亮了,使它看不到行星,所以就要造一个遮光罩,这样卫星就可以做深空探测了。




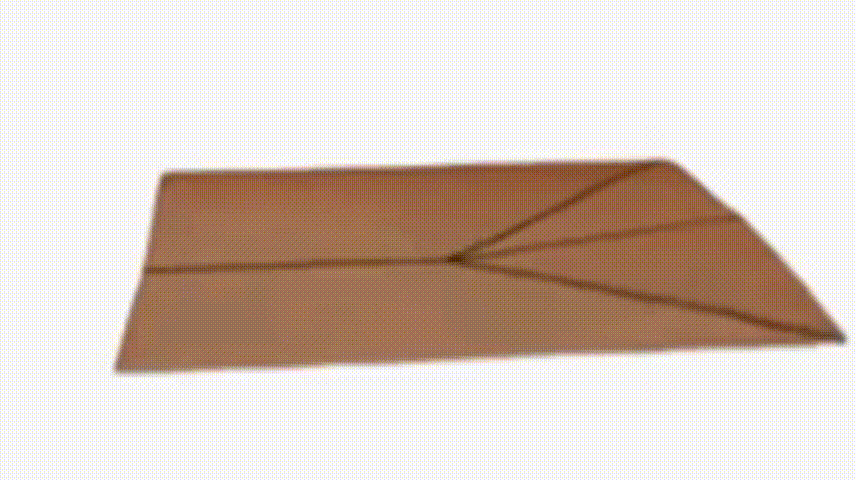

要把折纸用到工程上去,第一个问题是工程上很多结构都并不像纸张一样柔软,而是刚硬的结构。所以,我们就要把这个纸片认为是刚性的,而所有的折痕就像门的铰链一样,是可以发生扭转的。


这样一来,我们其实是在研究一种特殊的折纸——刚性折纸。 我们认为纸片是不会产生变形的,就把纯数学的问题转化成一个球面机构的问题。这就回到了我的老本行——机构学。首先要分析这些已有折痕到底是刚性的还是非刚性的?如果它是刚性,就很容易用到工程里;如果它是非刚性的,那就有点麻烦了。

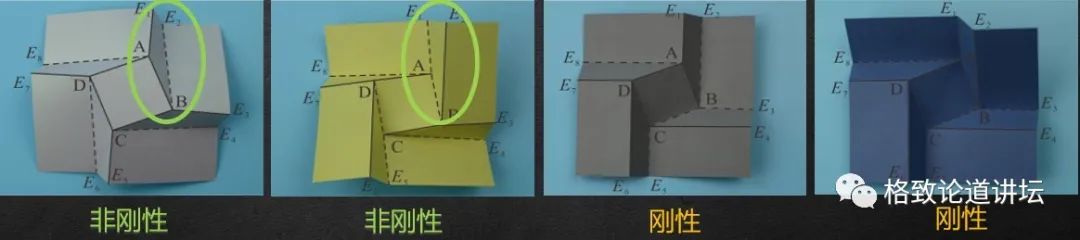

这是刚才提到的方形扭转的折痕,当我们研究它的机构运动学行为时,实际上是要关注它的山谷线的分布。大家关注中间这个正方形,在传统艺术里(左一),中间这个正方形的4个边都是山线,但其实也可以布谷线,比如说第二个就是两山两谷相对,第三个是两山两谷相邻,第四个是一山三谷。




这会带来什么效果呢?就是上面这四幅图,它们的折叠的方式完全不一样了。通过复杂的几何运算会发现,在折叠过程中,前两个是非刚性的,如果硬折它,圈出的梯型面板会发生弯曲。但如果面对一块钢板、一块木板,是没有办法把它弯曲的,这就意味着折叠过程不会发生。


刚性折纸要求所有的面板都不发生变形,可以很容易地折叠起来。 我们的一部分工作就是分析已有的折痕,同时还要发明新的折痕来适应不同的工程需求。

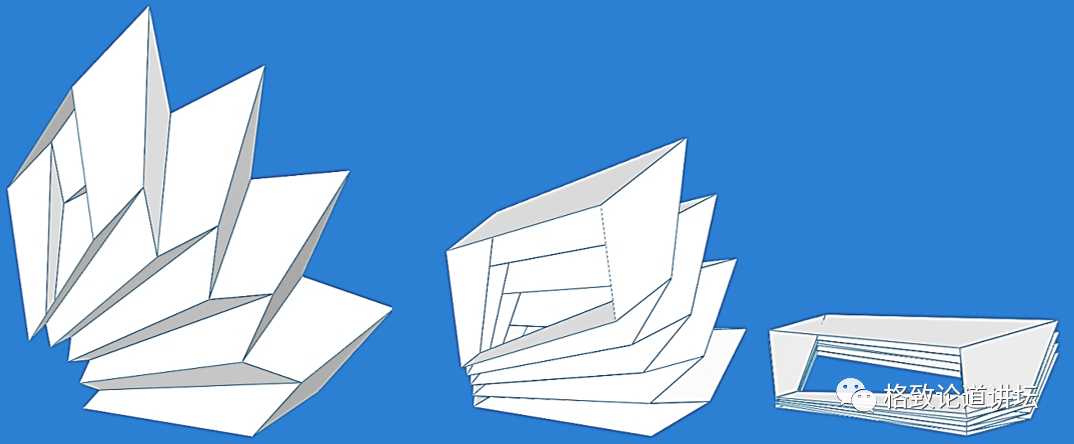

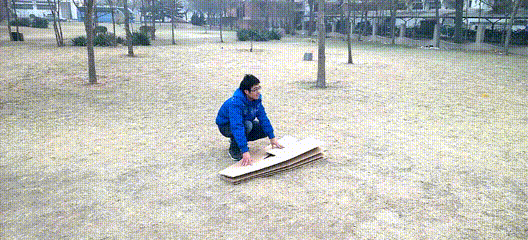

这是我们在研究过程中设计的一个可折平的管状结构,可以把一个很长很长的管子折平。航天上一些框架式的结构就可以以这个为基础进行折叠。




我们平常看这个管子的时候,都是竖着看它。其实一旦把它横起来,就会发现还是一个折纸帐篷。它的特点是单自由度,很容易展开,可以创造出一个很大的空间。同时它是纸做的,所以环保、轻质。这个设计获得了日本技术与商业计划大赛地震重建部的部门奖。


我今天给大家带来一个小号的模型,可以看到它可以简单地展开,还可以很容易地收拢起来。这是正在开发的一个产品,是宠物的帐篷。如果你带宠物去酒店,就可以把它安放在里面。
