一个高端电流检测方案

EDN电子技术设计 · 公众号 · · 2025-05-16 17:13

正文

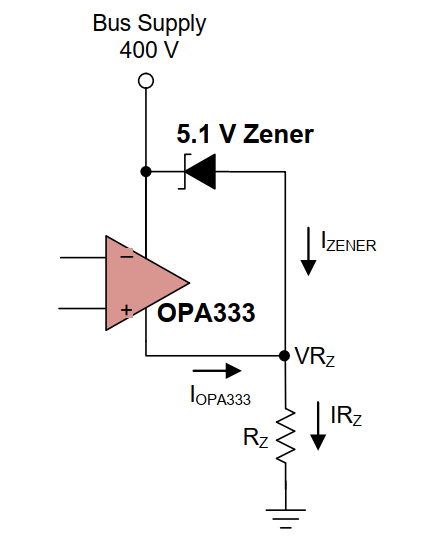

然而如果在运算放大器供电的地方嵌入一个稳压二极管，那么OPA333的供电电压就变了，变为了400V和394.9V。随之，共模输入电压范围也就改变了，变为了394.8V~400.1V，而这个改变也正恰恰是高端电流检测所需要的。如下图：

然后再将这个电流转化到R2上，给INA226检测，是很巧妙的设计。

选型及PCB设计

那么这个Rz该如何取值呢？Rz的取值和两个参数相关，第一个是稳压二极管的Izt（在≥Izt的时候稳压管的稳压值才准确）。第二个是运算放大器的静态电流Iq（因为MOS为压控型器件，运算放大器几乎不会提供电流在MOS的Cgs充满电后）。
