核磁共振及数据输出

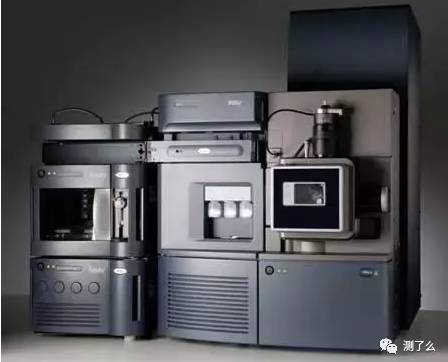

质谱分析法 MS

分析原理： 分子在真空中被电子轰击，形成离子，通过电磁场按不同m/e分离

谱图的表示方法： 以棒图形式表示离子的相对峰度随m/e的变化

提供的信息： 分子离子及碎片离子的质量数及其相对峰度，提供分子量，元素组成及结构的信息

以下是FT-ICR质谱仪工作过程：

离子产生

离子收集

离子传输

FT-ICR质谱的分析器是一个具有均匀（超导）磁场的空腔，离子在垂直于磁场的圆形轨道上作回旋运动，回旋频率仅与磁场强度和离子的质荷比有关，因此可以分离不同质荷比的离子，并得到质荷比相关的图谱。

离子回旋运动

傅立叶变换

气相色谱法 GC

分析原理： 样品中各组分在流动相和固定相之间，由于分配系数不同而分离

谱图的表示方法： 柱后流出物浓度随保留值的变化

提供的信息： 峰的保留值与组分热力学参数有关，是定性依据;峰面积与组分含量有关

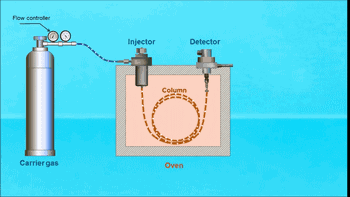

气相色谱仪检测流程

气相色谱仪，主要由三大部分构成：载气、色谱柱、检测器。每一模块具体工作流程如下。

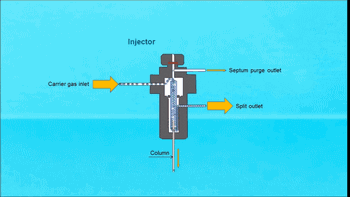

注射器

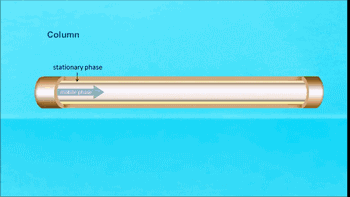

色谱柱

检测器

凝胶色谱法 GPC

分析原理： 样品通过凝胶柱时，按分子的流体力学体积不同进行分离，大分子先流出

谱图的表示方法： 柱后流出物浓度随保留值的变化

提供的信息： 高聚物的平均分子量及其分布

根据所用凝胶的性质，可以分为使用水溶液的凝胶过滤色谱法（GFC）和使用有机溶剂的凝胶渗透色谱法（GPC）。

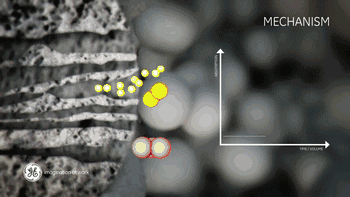

只依据尺寸大小分离，大组分最先被洗提出

色谱固定相是多孔性凝胶，只有直径小于孔径的组分可以进入凝胶孔道。大组分不能进入凝胶孔洞而被排阻，只能沿着凝胶粒子之间的空隙通过，因而最大的组分最先被洗提出来。

直径小于孔径的组分进入凝胶孔道

小组分可进入大部分凝胶孔洞，在色谱柱中滞留时间长，会更慢被洗提出来。溶剂分子因体积最小，可进入所有凝胶孔洞，因而是最后从色谱柱中洗提出。这也是与其他色谱法最大的不同。
