拆解一款小米米家1600W的电吹风:结构设计流畅+极致成本

面包板社区  · 公众号  · 科技自媒体 硬件  · 2025-05-31 10:37

主要观点总结

本文主要对一款可折叠的电吹风进行拆解,介绍了其外观、功能及内部构造。包括产品的关键参数如型号、额定电压、额定频率、额定功率等,以及拆解过程中观察到的细节如手柄、电路板和电机等部分。

关键观点总结

关键观点1: 产品外观及功能介绍

文章描述了产品的外观,如可折叠设计、风嘴通过卡扣固定等。此外,还介绍了产品的功能和按钮布局,包括冷热风按钮和档位开关等。

关键观点2: 产品关键参数

文章提到了产品的关键参数,包括型号CMJ02LXP,额定电压220V,额定频率50Hz,额定功率1600W等。

关键观点3: 产品拆解过程及内部构造

文章详细描述了产品的拆解过程,包括拆解手柄、滤网、尾盖等部分,以及内部的电路板、电机、发热丝等部件。此外,还介绍了云母片支架上的过热保护装置和负离子发生器等关键部件。

关键观点4: 产品优势与社区活动

文章提到该吹风机的优势在于可折叠手柄和负离子功能。此外,还提到了面包板社区的拆解活动及其奖品,鼓励读者参与拆解活动。


正文

请到「今天看啥」查看全文

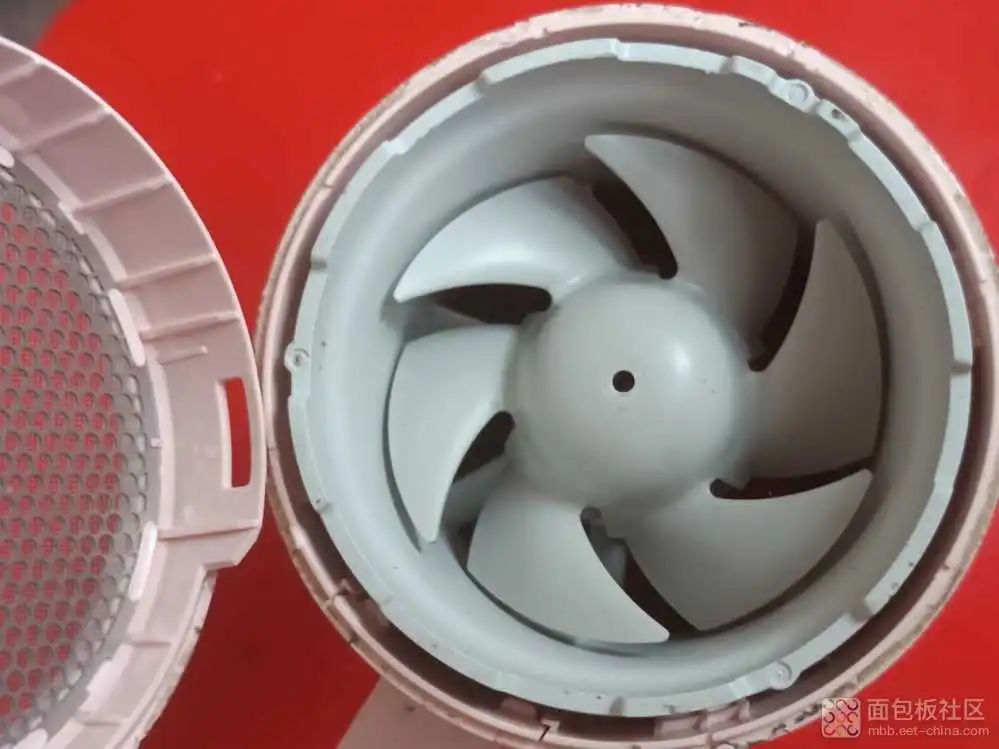

接下来就拆解这个尾盖,卡得有点紧啊,用刀片插不进去。

IMG_20250529_092053

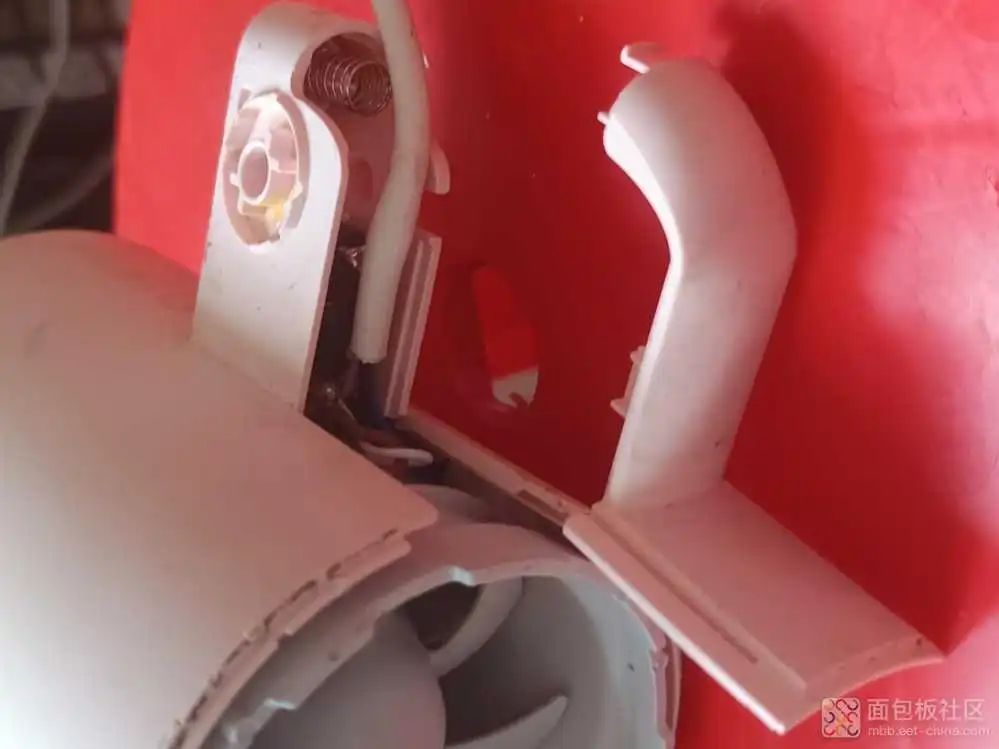

这时候就可以取出这个了。

IMG_20250529_092201

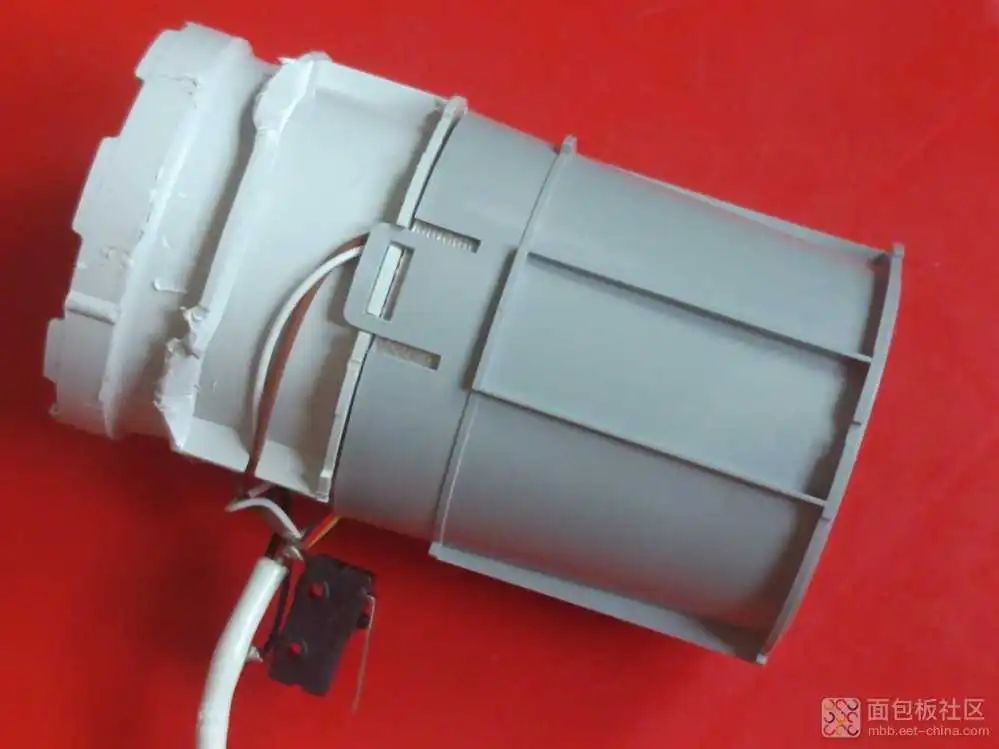

用扳手翘了翘,好在终于把风筒取出来了。

IMG_20250529_094228

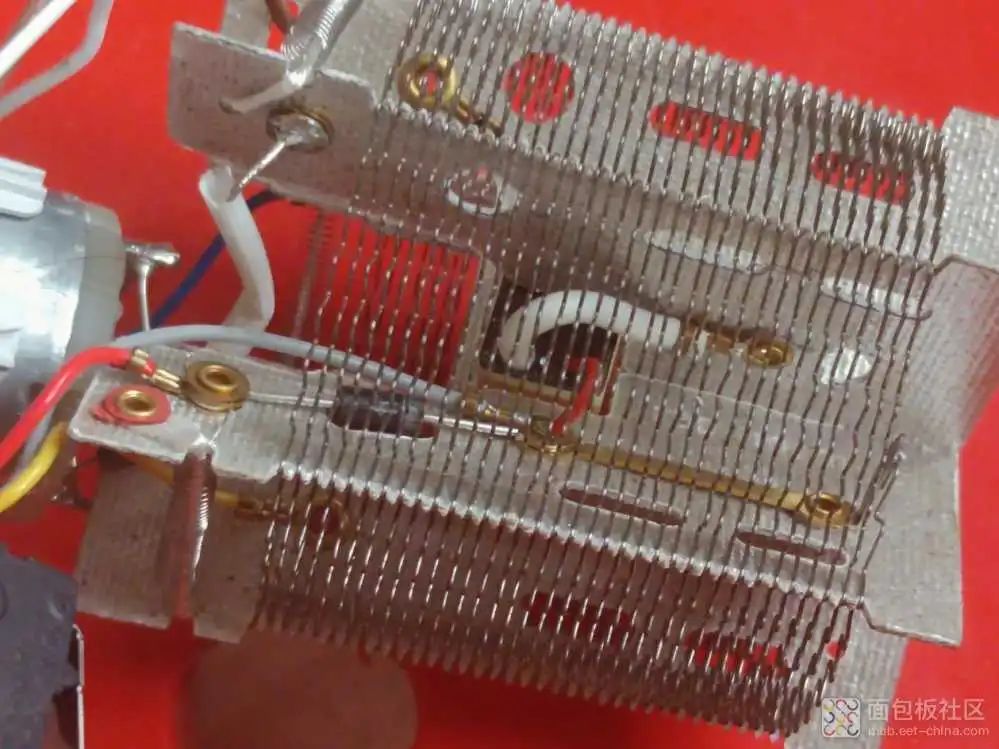

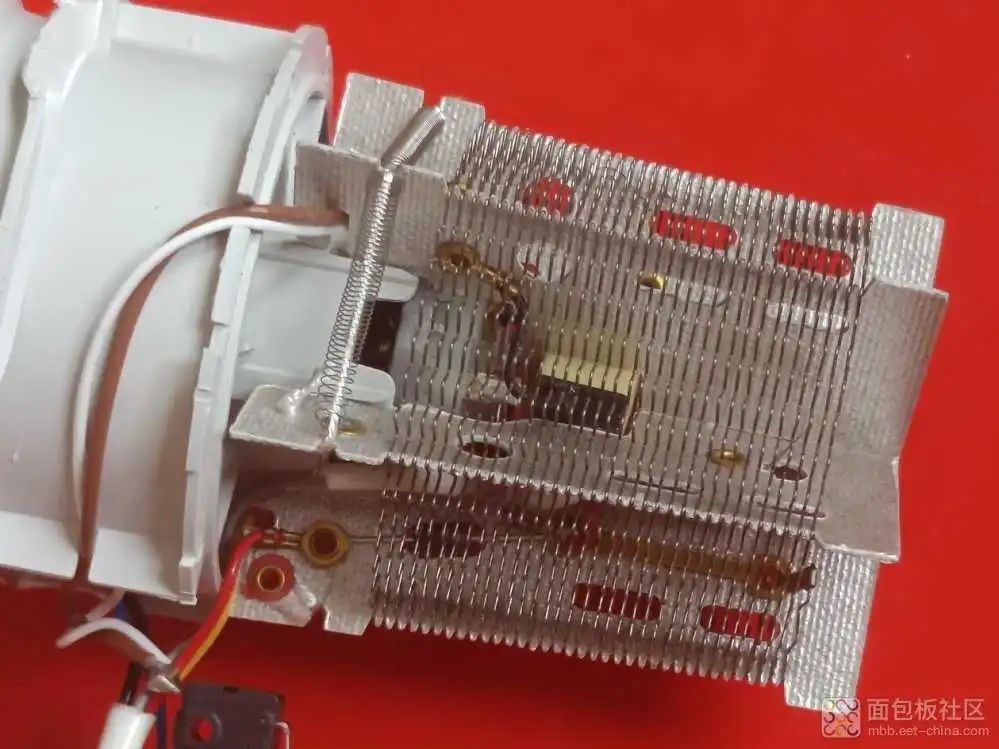

把这个筒分头行动之后,看到了加热丝和里面的电机。

IMG_20250529_094547

发现这个吹风机和之前拆的飞科的没有什么区别👇

【拆解】一款某科1500W的电吹风,内部电路板都省了!

IMG_20250529_095002

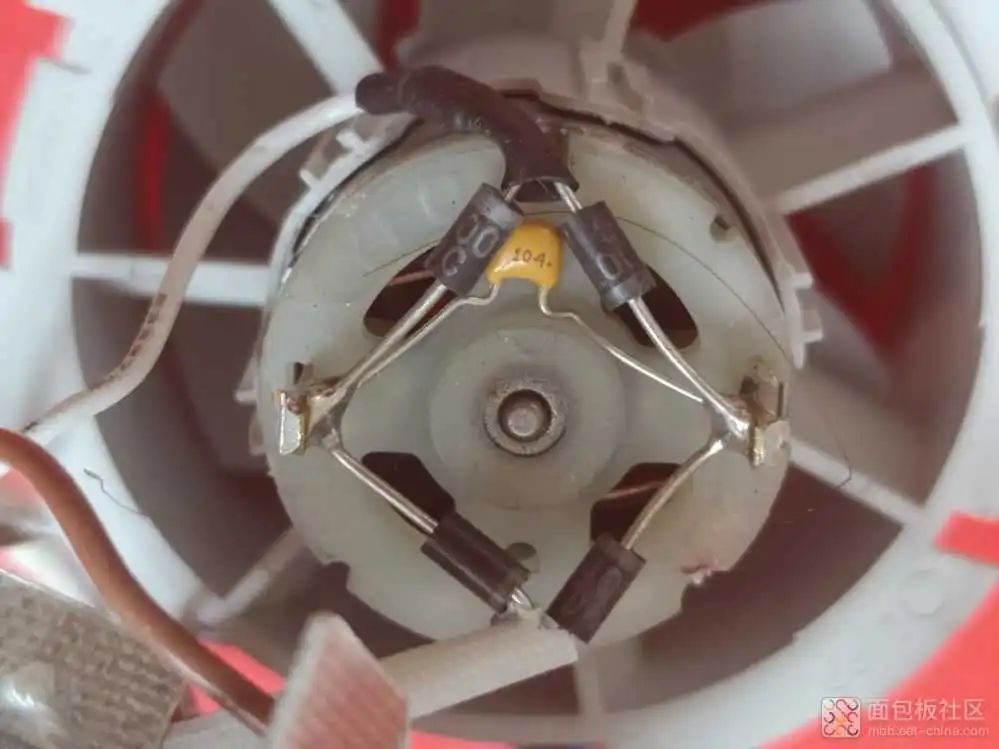

电机后面的四个二极管构成了一个整流桥堆。

IMG_20250529_095111

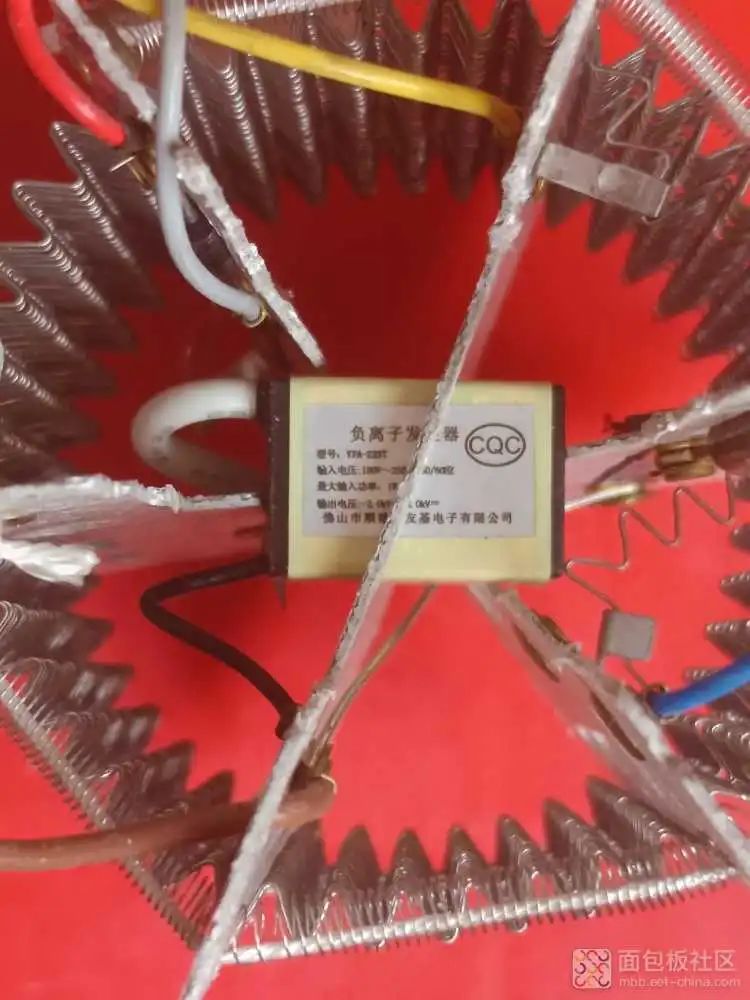

负离子发生器,型号是YFA-223T。红色线和黑色线是供电,白色线出来固定在云母架上,用来释放负离子。

IMG_20250529_095432

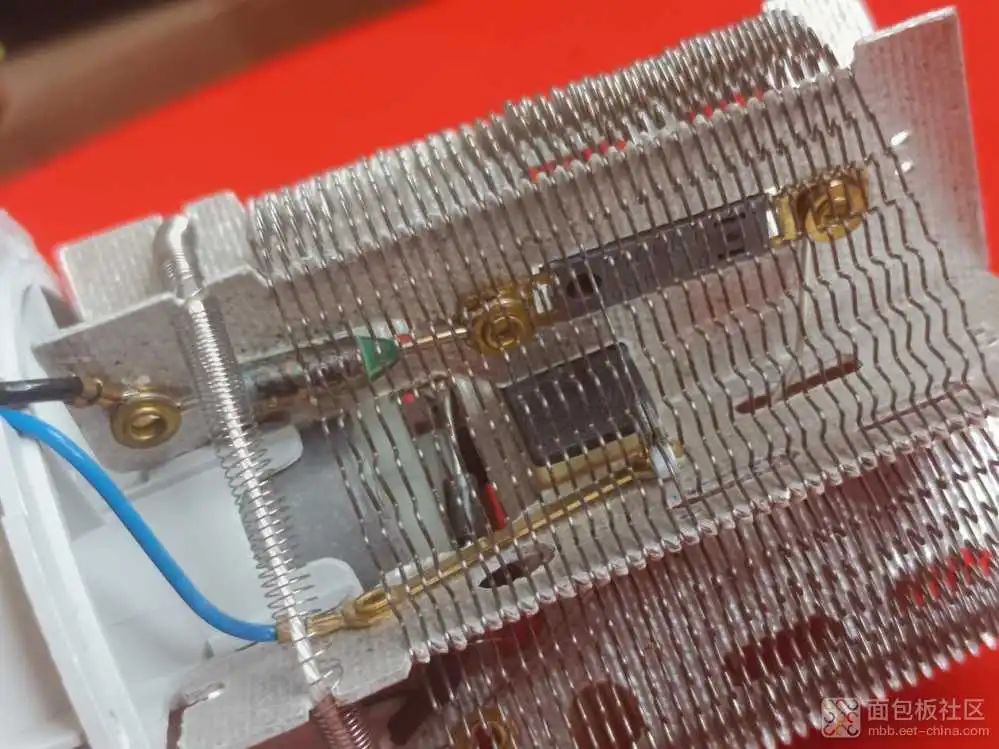

又见到了熟悉的温度保险丝和双金属温控开关。

IMG_20250529_094802

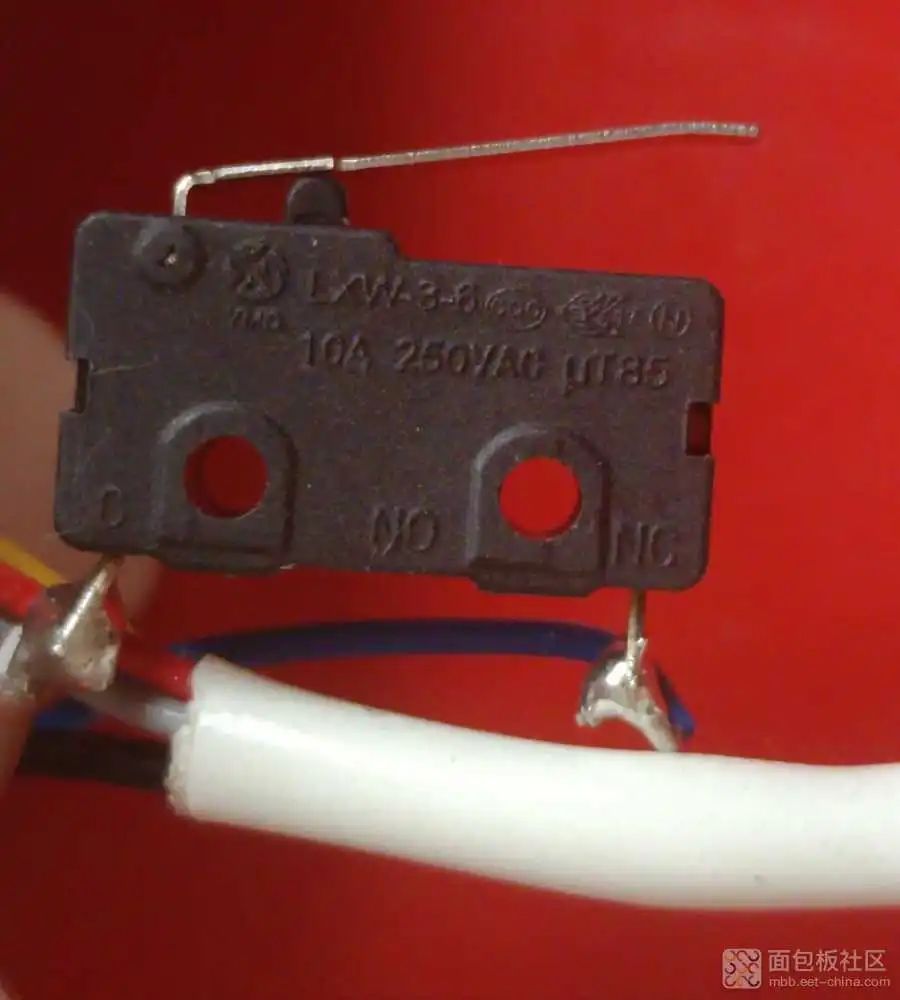

微动开关,LXW3-6,10A 250VAC。

IMG_20250529_094407
