e
nTotal
√(7.2 nV/√Hz)
2
+ (12.8 nV/√Hz)
2
= 14.7 nV/√Hz (2)
图 3
所示的结型场效应晶体管 (JFET) 输入保护方案
能够实现可靠的输入保护,同时最大限度地减少 I
B
和电阻噪声引起的误差。当没有电流流过时,JFET 电路的电阻较低,但当有电流流过时,电阻会迅速增大。

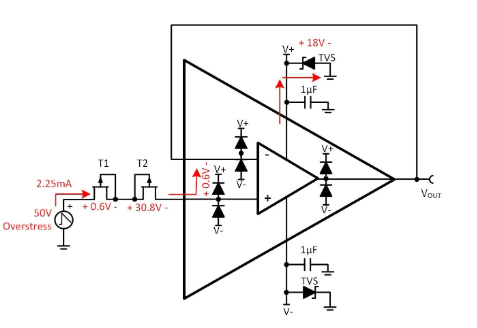

图3:
JFET输入保护电路在故障条件下的工作情况。来源:德州仪器
因此,在正常工作条件下,JFET 电路具有低电阻,并产生极小的噪声和 I
B
误差。在故障情况下,JFET 器件的阻抗会迅速升高,从而限制电流并保护电路。故障消除后,JFET 将恢复到正常的低阻抗状态。
您可以使用分立的JFET构建这种JFET电路,但它也集成在某些放大器中。通常,当您在放大器数据表中看到“输入过压保护”一词时,该保护是指JFET输入保护。使用集成保护可以节省PCB面积,节省设计工作量,并且通常可以降低总体成本。
JFET基础知识回顾
为了理解JFET的保护原理,我们先来回顾一下JFET的一些基础知识。本文将重点介绍P沟道JFET器件,但同样的方法也适用于极性相反的N沟道器件。您可以将JFET晶体管想象成一个压控电阻,其中沟道电阻由栅极-源极电压(V
GS
)和漏极-源极电压(V
DS
)控制。
重要的是要理解JFET工作在耗尽模式。栅极-源极结反向偏置,从而形成一个耗尽区,限制沟道电流(ID
) 。增加反向偏置电压将增大耗尽区,从而增加沟道电阻。当
VGS
= 0 V时,电阻最小,此时耗尽区非常小,
如图4
