,宁德时代全球首款 CTP 电池包量产下线,搭载于北汽 EU5。比亚迪紧随其 后,于 2020 年 3 月发布其创新技术刀片电池。此后国内外整车厂、电池厂在 CTP 技术上 各显神通,推出了不同的代表作品。
借力 LFP 电池,宁德时代与比亚迪两大动力电池巨头的 CTP 技术已经在 2021 年新能车销 量 TOP 10 中渗透了 4 成。宁德时代 CTP 配套已蔚来 ES6、小鹏 G3、小鹏 P7,还将为蔚 来 ET7、荣威 RES33 及哪吒多款今年上市或未来上市的新车型提供相关技术。比亚迪爆款 车型秦 Plus、汉 EV 和 DM-i 系列也陆续上市,2022 年计划推出不少于 20 款新车,包括汉 DM-i、秦 Plus DM-i、宋 MAX DM-i 等爆款车型的 DMi 版本,2022 年销量挑战 150 万辆。
电池底盘集成技术 CTC:量产在即,蓄势待发
CTC 电池集成方案主要有两种,第一种是电池包底盘集成,是直接将电池包集成到底盘框架 中,从而代替地板,或者直接使用乘员舱地板作为电池的上盖,实现车身地板和底盘一体化 设计;第二种是电池单体底盘集成,是将电池单体的壳体焊接或者胶粘,连接到底盘结构上, 改变了电池的制造形式。前者可靠性高,后者集成优势明显但技术难度大且无法换电。
CTC 本质上就是底盘平台化的思路,理论上电量能在现有底盘技术上提升 5%,持续提高 汽车电气化程度。在电动车逐渐普及的 2018 年,捷威和苏州科尼普就这个技术有专利布局。20 年 8 月宁德时代提出 CTC 的方案,让电动车行业将目光聚焦在这个概念上;在随后 9 月的 Tesla 电池日上对这一技术的强调,将这一产品的热度推向高潮,并预计在 2022 年实 现量产。国内方面,新势力零跑 C01将领先特斯拉成为首款搭载 CTC电池技术的量产车型, C01 在今年 5 月 10 日首发并开启预售,预计 8 月上市。而 Telsa 今年也将推出由一体化冲 压车身+CTC 结构的新款 model Y,CTC 的量产蓄势待发。
重点企业分析

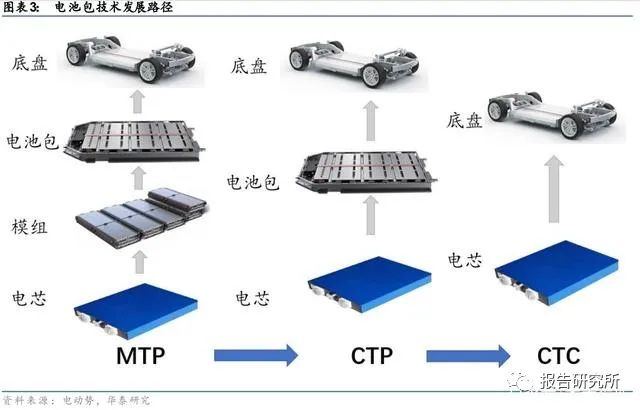

传统的 MTP 电池模组堆叠技术,需要首先将数个方形电池组合形成模组,然后再将多个模 组安装后形成电池包。由于安全和稳定的要求,每个模组都由金属外壳保护,并配套装有 散热风扇,散热通道、绝缘绝热装置等,在电池包中,也需要安装多个额外模块,大量使 用螺钉等连接件。大幅降低了动力电池整体的能量密度,提高了单位电量所需成本。
CTP 的公司进展和专利布局 CTP 方案直接将单体电芯组成一个或几个阵列(模组),安装到电池包中,大幅减少了模组 的数量,免去了先形成模组再安装成电池包的过程和其中的成本,形成电池包后可安装至 新能源汽车上。使用 CTP 技术后,提高了电池包的空间利用率,提升了体积能量密度,减 少了不必要的模组零部件,但对技术能力的要求提高,安全性能不如模组叠加的组合方式。
特斯拉,纵向大模组
早期车型电池模组均以横向排布为主,模组多,空间利用率低。而 2016 年出厂的 model 3 完全改变了之前的电池包结构,将布局改成了纵向大模组,整车只有四个动力电池模组, 利用长条状大模组挑战电池包的可用空间。特斯拉 model 3 的成功应用证明了大模组或无 模组电池包的可行性。
宁德时代,大模组方案

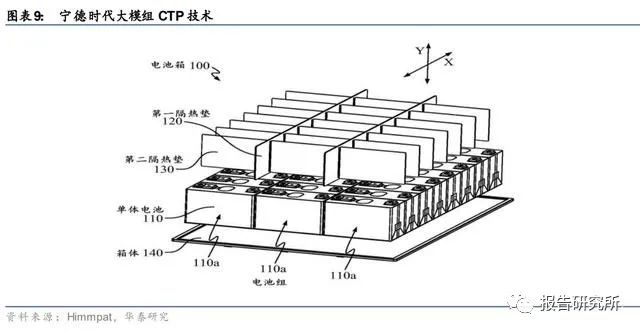

宁德时代的 CTP 方案采用了多个长凹槽,相邻的长凹槽通过隔板热隔离,将电池安装在凹 槽中形成大模组并固定。同时通过固定连接部将电芯阵列固定连接,提高了电池包的强度, 进而使得电池包更好的固定在汽车底部,提高整体稳定性。2022 年 5 月 5 日,宁德时代董事长曾毓群在业绩发布会上称,计划今年第二季度正式发布 麒麟电池。麒麟电池为宁德时代的第三代 CTP(高效成组)技术,在同样的电化学体系下, 麒麟电池比大圆柱电池的能量密度高 13%。
比亚迪,“刀片电池”无模组方案
比亚迪的另一种 CTP 方案通过简化电池模组来组成动力电池包。首先将单体电芯串联安置 在简化的电池模组中,电池模组结构包括冷却液通道且长度跟电池包相对应。然后将简单 模组放置在动力电池包中。比亚迪发明刀片电芯用于其 CTP 方案,与传统方形电芯相比, 明显变长变薄,这些刀片电芯通过阵列的方式排布在一起,就像“刀片”一样插入到电池 包里。刀片电芯相对散热面积大,随着厚度的减小,工作时电芯和 pack 温度的增量会随之 降低,对电池的散热性能显著改善。
蜂巢能源,叠片技术
蜂巢采用的 CTP 方案将电芯堆叠安装到电池包中,通过增加热隔离隔板形成不同的电芯槽 来替代形成模组的方案。同时考虑到电池中热失控和起火问题,对电池包的散热进行了改 进,使得每个电芯的安装槽都有透气阀,并且增加散热通道。叠片电池在空间利用率上高 于卷绕电池,从而电芯能量密度更高,叠片电池的极耳数较卷绕电池的多近一倍,其电池 内阻就会减小,进而电池产热小,电池寿命更长。
零跑,大模组方案
零跑汽车目前为止共推出了 3 个电池平台,分别支撑了已发布的 3 款车,分别是:S 平台、 T平台和 C 平台。就 S 平台来说,零跑参考了特斯拉 Model S 的技术,选用成熟的圆柱 18650 和 21700 电芯,横向布置+二层模组。就 T 平台来说,采用了一体贯穿式大模组方案,空 间利用率达到 83%,T03 这个大模组的方案近似于 CTP,是目前不少车型较为喜欢的思路。对于 C 平台,零跑采用的仍然是大模组技术,称之为高集成一体化大模组。
与传统的 MTP 技术相比,CTP 方案综合成本降低,能量密度提升,但仍有安全性能和技术 研发上的瓶颈。为了突破瓶颈,进一步降本增效,国内外电池厂和整车厂在 CTC 上的布局 也呈现百花齐放的态势。
(报告来源:报告研究所
)
CTC 的公司进展和专利布局
