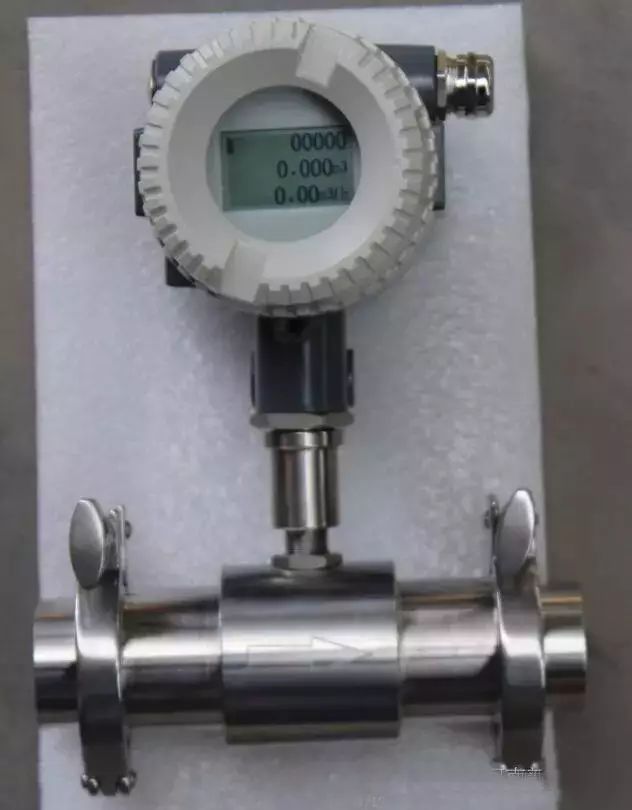

涡轮流量计工作原理及选型、安装

传感器技术 · 公众号 · · 2017-08-21 06:13

正文

请到「今天看啥」查看全文

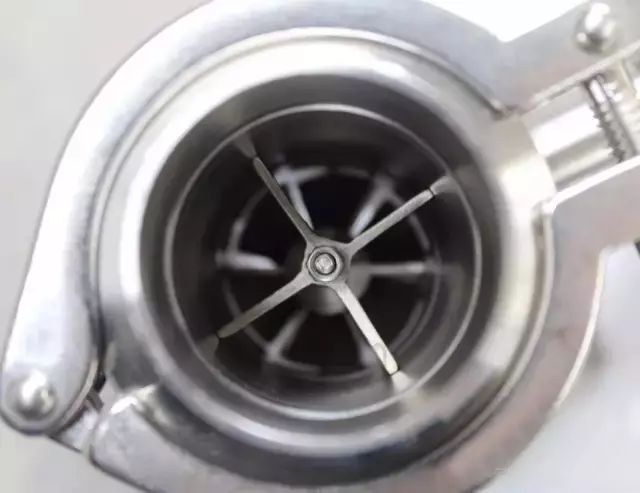

2．涡轮流量计的构造流体从机壳的进口流入．通过支架将一对袖承固定在管中心轴线上，涡轮安装在轴承上．在涡轮上下游的支架上装有呈辐射形的整流板，以对流体起导向作用，以避免流体自旋而改变对涡轮叶片的作用角度．在涡轮上方机壳外部装有传感线圈，接收磁通变化信号．

下面介绍主要部件．

(1)涡轮涡轮由导磁不锈钢材料制成，装有螺旋状叶片．叶片数量根据直径变化而不同，2－24片不等．为了使涡轮对流速有很好的响应，要求质量尽可能小．对涡轮叶片结构参数的一般要求为：叶片倾角10°－15°(气体)，30°－45°（液体）；叶片重叠度P为1—1．2；叶片与内壳间的间隙为0．5—1mm．

(2)轴承涡轮的轴承一般采用滑动配合的硬质合金轴承，要求耐磨性能好．由于流体通过涡轮时会对涡轮产生一个轴向推力，使铀承的摩擦转矩增大，加速铀承磨损，为了消除轴向力，需在结构上采取水力平衡措施，这方法的原理见图3—3所示．由于涡轮处直径DH略小于前后支架处直径Ds，所以，在涡轮段流通截而扩大，流速降低，使流体静压上升△P，这个△P的静压将起到抵消部分轴向推力的作用．
