我们虽然不知道钥匙链发报机的结构，但是今天我们要介绍的 这款“核桃”发报机电路结构相当简单 。它实际上和之前的“Curumim”收发信机一样，采用了哈特莱振荡器的结构，使用晶体来保证频率的稳定。 整个发射机仅有7个元器件组成 （如果你认为核桃壳也是元器件的话，那就是八个了）， 整个组装的过程可能仅仅需要十几次的焊接和最基本的调试能力 ，因此做一台这样的小发射机并不困难。

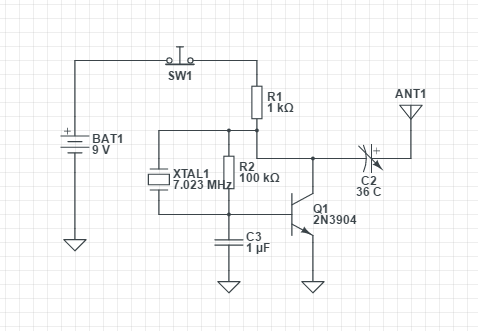

该机的设计图如上图所示，这个由PA3DMI设计的电路实际上只是一个晶体振荡器的应用电路。振荡器所产生的正弦波直接发射到空中，由电源的通断来控制电波的发射与否。而在输出端，通过一个可变电容器来调整天线匹配。调试时，使用接收机收听这个信号，并调谐到声音最大即可。如果你能够使用仪器测出此时电容的大小，那么使用固定电容将其替换也可以。我们来看看PA3DMI调试及实际使用的视频。
