《建筑物防雷设计规范》GB 50057-94第2.0.3条

第四条： 第二类防雷建筑物高,低压侧未装设过电压保护装置

正确(或建议)做法：

1、第二类防雷建筑物的电源进线为低压进线时,宜在总配电箱处安装过电压保护装置,且电气接地与防雷接地应共用接地装置；

2、第二类防雷建筑物的电源进线为高压进线且变压器设在建筑物内或外墙附近时,宜在变压器的高低压侧各相上安装避雷器或过电压保护装置,电气接地与防雷接地应共用接地装置或相互连接。

依据： 《建筑物防雷设计规范》GB 50057-94第3.3.8条

第五条： 建筑物侧击雷及均压环如何设置?

正确(或建议)做法：

第二类防雷建筑物应按以下要求防侧击雷：

1、当建筑物高度超过45米时设侧击雷防护；

2、应将建筑物内钢构架和钢筋相互连接,且应利用柱子内钢筋作为引下线,结构圈梁内的钢筋应每三层连接成闭合回路,并与防雷引下线连接；

3、应将45米及以上外墙上的较大金属物与防雷装置连接；

4、垂直敷设的金属管道或金属物在底端,顶端及每三层处与防雷装置连接。

第二类防雷建筑物应按以下要求防侧击雷：

1、当建筑物高度超过60米时设侧击雷防护；

2、应将建筑物内钢构架和钢筋相互连接,且应利用柱子内钢筋作为引下线,结构圈梁内的钢筋应每三层连接成闭合回路,并与防雷引下线连接；

3、应将60米及以上外墙上的较大金属物与防雷装置连接；

4、垂直敷设的金属管道或金属物在底端,顶端及每三层处与防雷装置连接。

依据： 《民用建筑电气设计规范》 JGJ16-2008第11.3.3条. 第11.4.3条

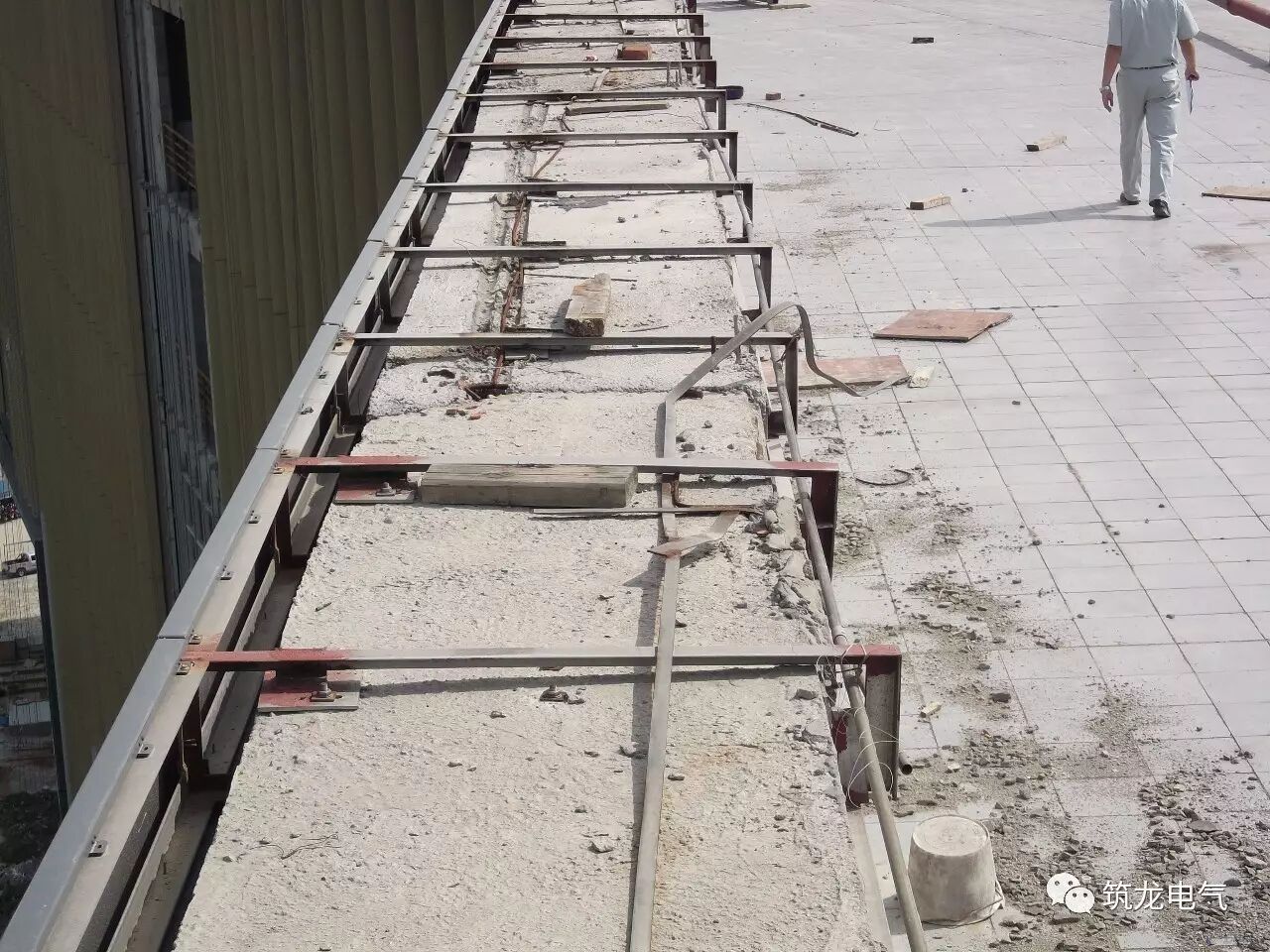

第六条： 为建筑物屋面用电设备供电的控制箱内未安装过电压保护装置

正确(或建议)做法：

当用电设备布置在屋面,其控制箱在建筑物内部时,a:屋面设备应与屋面防雷装置做等电位连接;b:配电管线在防雷区界面处应做等电位连接;c:控制箱内应安装过电压保护装置,实际雷电流应根据防雷类别计算取得.

依据： 《建筑物防雷设计规范》GB 50057-94第6.3.4条
