正文
1、发现独特的
C-C
耦合新路径:
结合
全溶剂化
AIMD
模拟与慢生长方法
,阐明了
Ni
0
-Ni
δ+
区域的核心作用在于:
d
带中心下移
削弱了
CO
2
和
CO
的吸附强度
,使
*COOH
成为极化区稳定存在的关键中间体;非极化区生成的
*CO
可迁移至极化区并加氢形成
CH
x
;最终实现
*COOH +*CH
x
(x=1, 2)
的低能垒(
~0.36 eV
)
C-C
耦合,效率远高于
*CO
二聚(
>1.7 eV
),为长链生长奠定动力学基础。
2、揭示极化缓解毒化、促进活化的双赢效应:
极化不仅
缓解了
*CO
对
Ni
表面的毒化
(强吸附导致活性位点阻塞),同时使
*CO
2
更易活化为
*COOH
并稳定存在,还为
*CO
的进一步加氢(生成
*CH
x
)提供了有利条件。
3、推测具有普适性的催化剂设计策略:
基于金属极化可普遍调控
d
带中心及中间体吸附强度的原理,理论预测
Fe
、
Rh
、
Pd
、
Co
、
Ru
等具有类似
Ni
吸附特性的金属,通过构建
M
0
-M
δ+
域,同样具有实现高效
C-C
耦合生产长链烃的潜力,为新型催化剂开发指明方向。

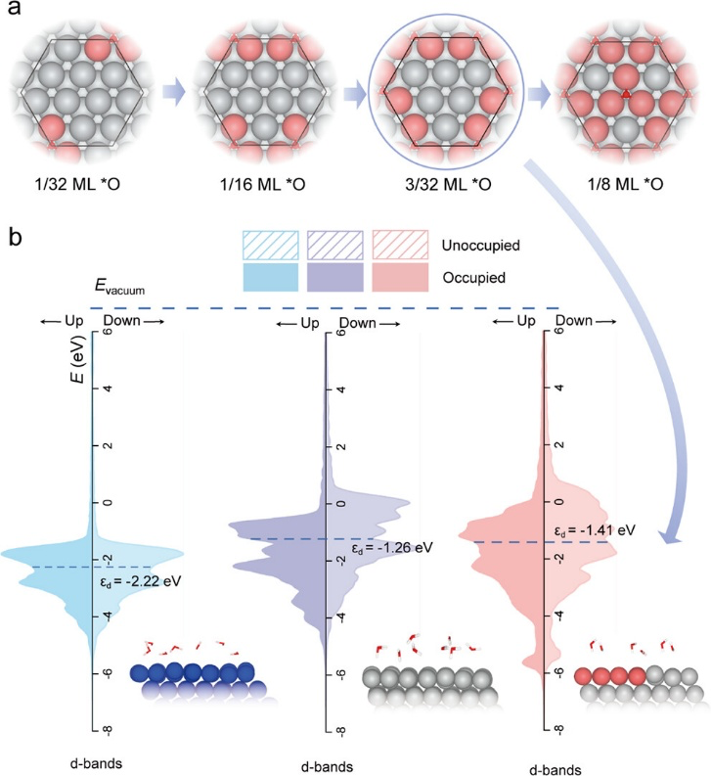

(a)
构建了具有不同
*O
覆盖度(
1/32, 1/16, 3/32, 1/8 ML
)的部分极化
Ni(111)
表面(
Ni
pol
)模型。选择
3/32 ML O
覆盖度的
Ni
pol
作为研究对象,因其同时具有合适的极化区域和非极化区域活性位点。
(b) Cu(111), Ni(111)
和
Ni
pol
(111)
的态密度(
DOS
)图。与
Cu(-2.22 eV)
和
Ni(-1.26 eV)
相比,
极化使
Ni
pol
的
d
带中心下移至
-1.41 eV
(右侧),预示着其对中间体的吸附将减弱。
图
2
:
*CO
2
和
*CO
在
Ni
与
Ni
pol
上的吸附行为

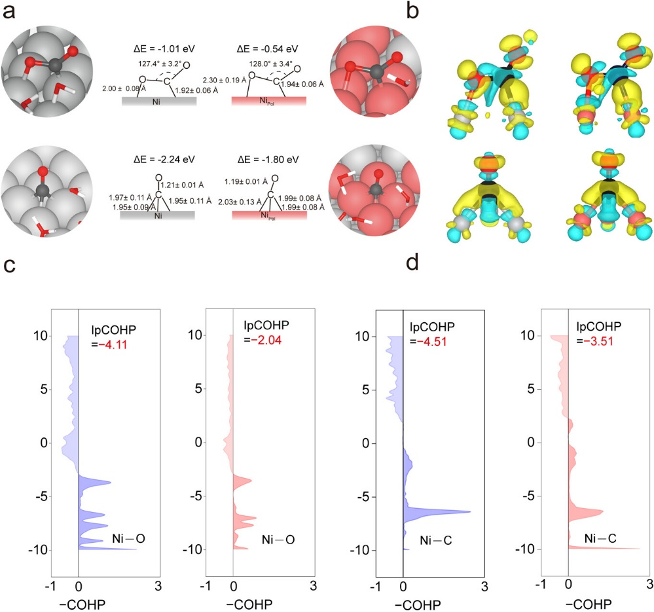

(a) *CO
2
(双齿吸附)和
*CO
(空心位吸附)在
Ni
和
Ni
pol
上的吸附构型及吸附能。
极化显著削弱了
*CO
2
和
*CO
的吸附
(吸附能绝对值减小)。
(b) *CO
2
吸附的差分电荷密度图(黄色:电子积累;青色:电子耗尽);极化导致
