ASIC 封装设计如何决定芯片开发的节奏？

芝能汽车 · 公众号 · 汽车 · 2025-06-04 07:18

主要观点总结

本文深入解析了封装技术在当代ASIC开发中的地位转变、设计挑战与战略取舍。文章探讨了封装设计如何助力项目在高复杂度的市场环境中取得成功，以及封装在先进工艺驱动芯片发展中的关键作用。

随着芯片性能的快速跃升，封装成为影响芯片系统级性能、集成度、成本与开发周期的关键变量。特别是在高端ASIC开发中，封装与芯片设计同步进行已成为业界共识。

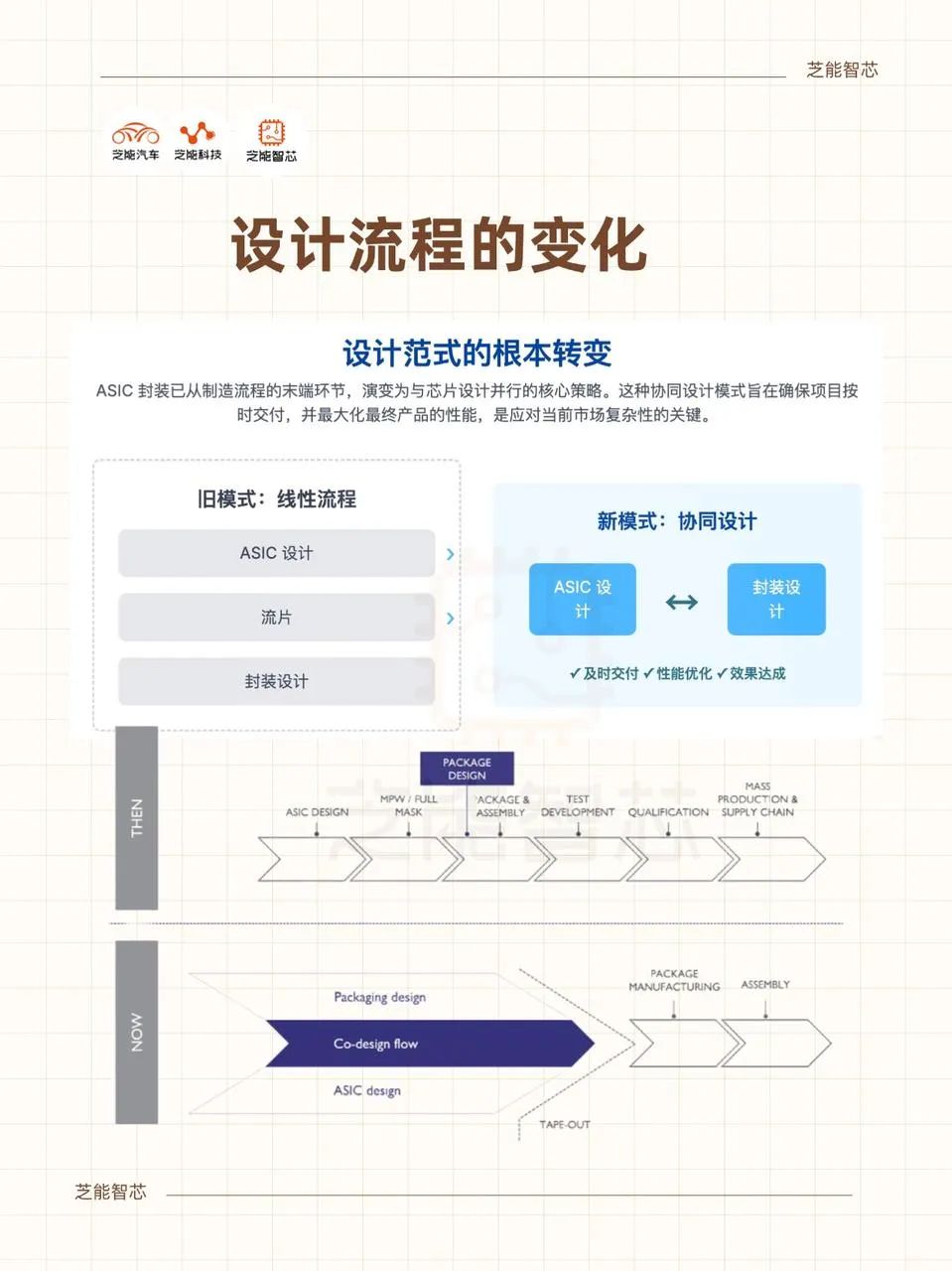

封装不再仅仅是芯片完成流片后的一个工序，而是成为与芯片设计同步推进、紧密耦合的关键环节。这种‘协同设计’思路有助于加速项目交付，并在设计初期考虑封装技术的能力边界和应用限制。

设计团队在选择封装方案时面临多维度的权衡，包括成本、性能、可靠性和技术限制。每个维度都有其特定的挑战和考量，如成本控制的压力、性能瓶颈的突破、可靠性的提升以及技术流程的配套能力等。

封装方案的选型是一个复杂的多目标权衡过程，其选择不仅关乎项目成败，更体现了系统级整合能力的重要性。成功的芯片项目需要一套能在复杂市场节奏下做出正确封装决策的系统能力。

特别是在高端ASIC开发中，封装与芯片设计同步进行已成为业界共识。

这种“协同设计”思路不仅有助于加速项目交付，也能帮助工程团队在设计初期就考虑封装技术的能力边界和应用限制，避免后期因接口失配、散热瓶颈或尺寸误差而重走设计流程。

在此背景下，封装设计不再是一个固定参数，而是一种需提前规划的设计维度。

封装方式甚至会反向影响IP的选型，例如，某些中介层封装方案天然适配UCIe高速互连或HBM，而有些则受限于凸点间距或热设计能力。尤其在采用高带宽接口、异构集成或超高算力芯片时，传统的QFN或BGA方案已无法满足需求，只能转向2.5D甚至3D封装架构。

更重要的是，协同设计带来的不只是工艺匹配的效率优化，更是一种架构层面的适配优化。例如，在初期阶段即可基于功率、性能与面积（PPA）进行多技术方案的可行性比较，有效缩小选择范围，避免后期大规模返工所带来的时间与成本损失。

Part 2

封装的四维决策模型：

成本、性能、可靠性与技术限制

在真正落地封装方案时，设计团队面临的选择远非“高端”与“低端”两个极端那么简单。恰恰相反，封装方案的选型是一个复杂的多目标权衡过程，其核心围绕四大维度展开：成本、性能、可靠性与技术限制。
