戴森全国打假第一案审结:罚款超1000万元

满天芯  · 公众号  · 硬件  · 2020-07-29 18:15

正文

请到「今天看啥」查看全文

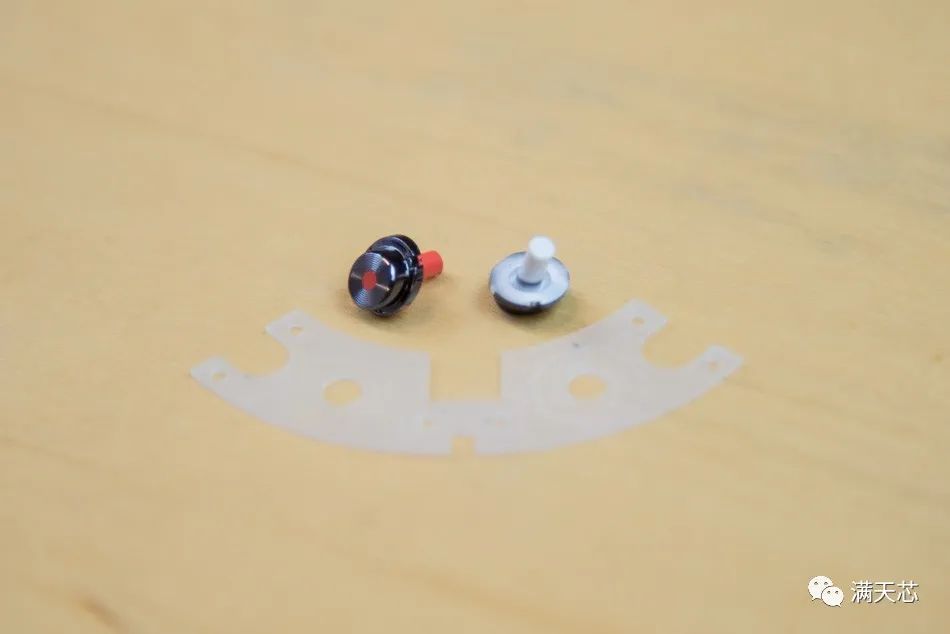

热量和风扇转速控制按钮粘一层很薄的硅橡胶,为这些按钮提供回弹。


按钮也因PVD而改变成金属外观。


这里展示的黑色托架通过按扣装配到粉红外圈上,可为遮蔽LED。

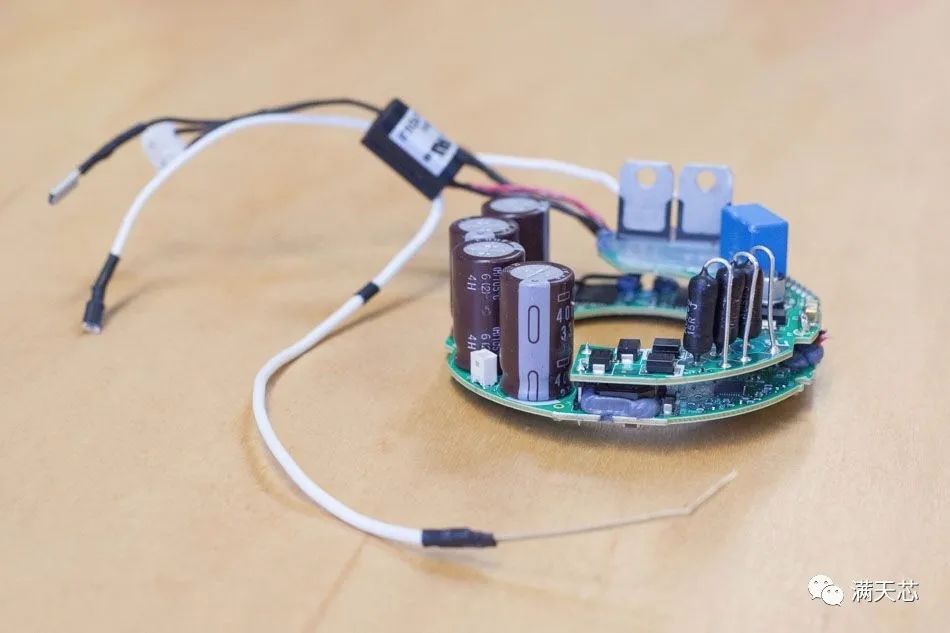

相当大的电容器!


电路板上有两个电源模块芯片, 他们是英飞凌IRSM808-204MH半桥模块,专为家电马达驱动应用而设计,如节能风扇。

负责“智能热控制”的微处理器是Microchip PIC16F1939-I / MV MCU。


通过黑色和白色导线焊接到电路板的黑色圆柱体是阴离子(负离子)发生器。阴离子与正电粒子如尘埃结合,净化空气。这个部件经常出现在室内风扇上。很多花哨地吹风机厂商声称利用“离子”技术,这种技术可以减少静电,并使头发不易卷曲,但效果是暂时的,只要吹风机打开就能持久。有趣的是,戴森没有明确地称其吹风机有“离子”技术,只将标准电子组件作为关键字。

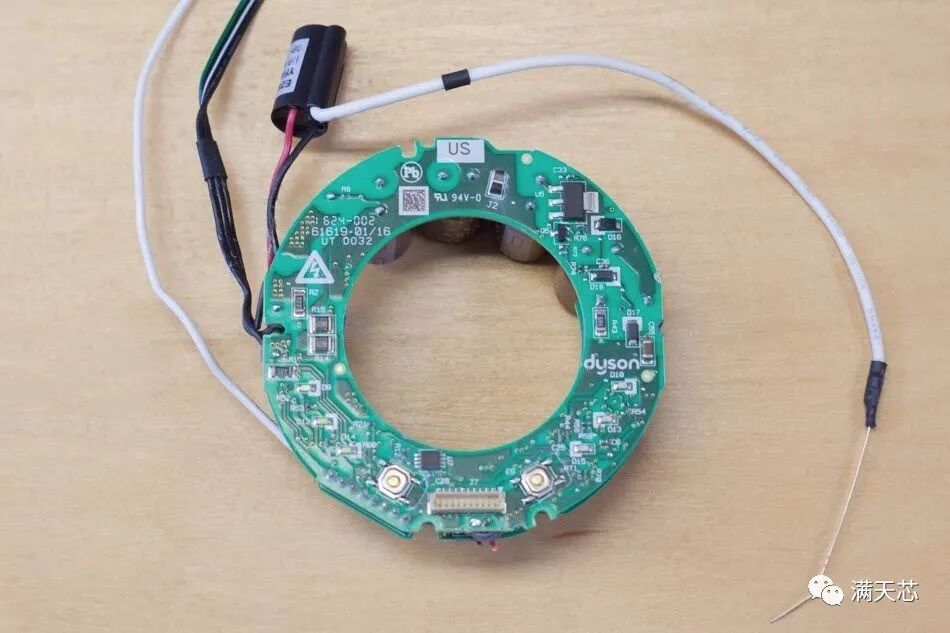

这块电路板的背面,您可以看到控制加热和风扇速度的按钮开关,以及六个小型状态指示器LED。

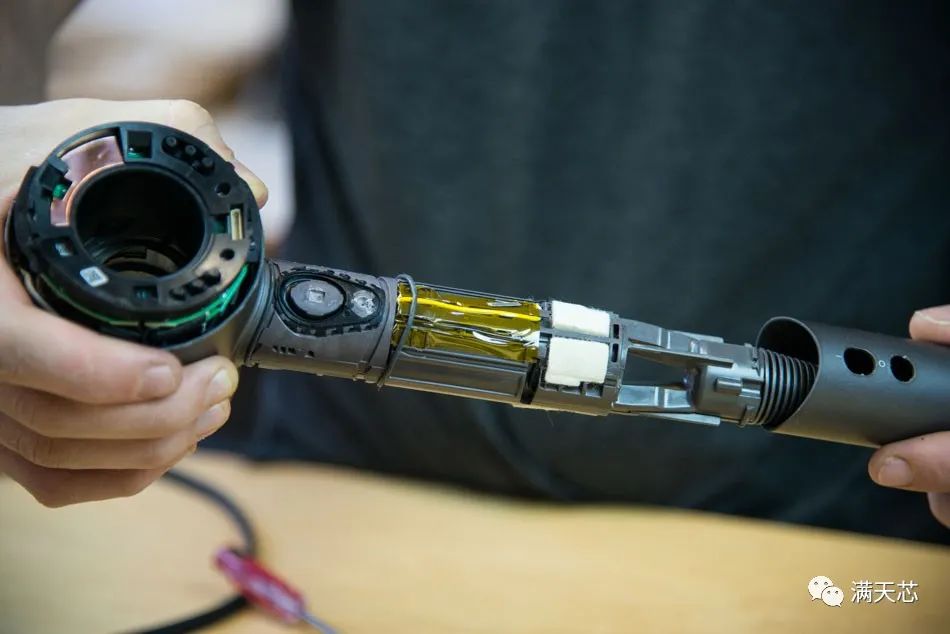

我们用力地撬开电源和冷弹按钮(那些只是粘在上面)后,外把手外壳滑落。
