画柱状图如何实现坐标轴中断

VG生信软件 · 公众号 · · 2017-08-04 16:13

正文

请到「今天看啥」查看全文

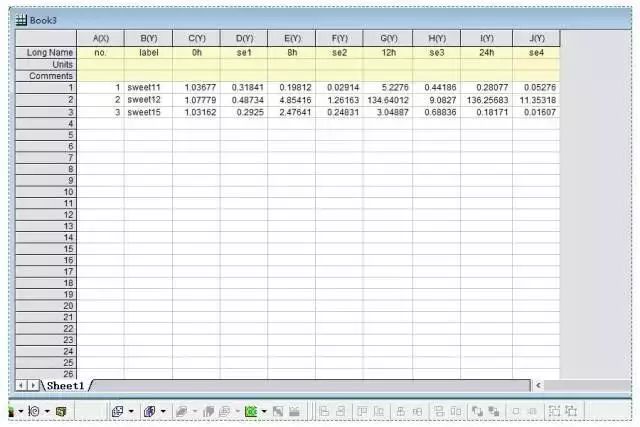

1. 数据准备 ，以A图的格式准备数据

A（X）列为横轴数据，B（Y）为A（X）列的显示标签，se1~se4为标准误，用作误差线，这里以gene名称为横轴。数据也可在Excel里整理好复制粘贴到Origin里的表格里。

A图

2. 绘制柱状图

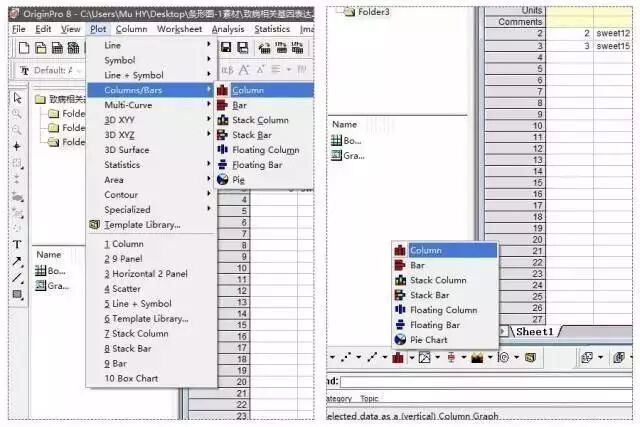

（1）如 B图:有两种方式找到要绘制的图表类型，选择Column（柱状图），开始绘图。

（2）选择X轴，Y轴，误差线（yEr）对应的列（如 C图红色虚线框中所示），点Add按钮，接着点OK按钮，开始绘图（注意：这里B列中的数据不选）。

（3）绘出柱状图的横、纵坐标轴的数值范围需手动更改。点击坐标轴（任意一条）右键，选择Scale，在弹出的窗口改范围，以及刻度大小，朝向等等；同时在Tick Labels选项卡，Type下拉列表中选Text from dataset，dataset下拉列表中选表格的B列，即可更改X轴标签为表中B列中的文本（如 D图）。

（4）单击选中柱子，右键，选Plot Details，在Space选项卡更改柱子之间的空隙和柱子宽度（如 E图）。

（5）得到无“Break”的柱状图 F图，很明显，sweet11和sweet15的数据显示效果不好，柱子太矮了。
