【海通电子】周观点:介质滤波器在5G时代机会分析

海通电子研究  · 公众号  ·  · 2018-01-15 12:20

正文

请到「今天看啥」查看全文







1

介质滤波器在5G时代机会分析


本周我们讨论5G时代介质滤波器投资机会,利好 风华高科 (控股子公司国华新材料5G核心标的,依托风华高科唯一具备粉体自制能力)、 东山精密 (收购艾福电子70%股权,切入介质滤波器领域)等标的。


1 滤波器,基站选频的眼睛

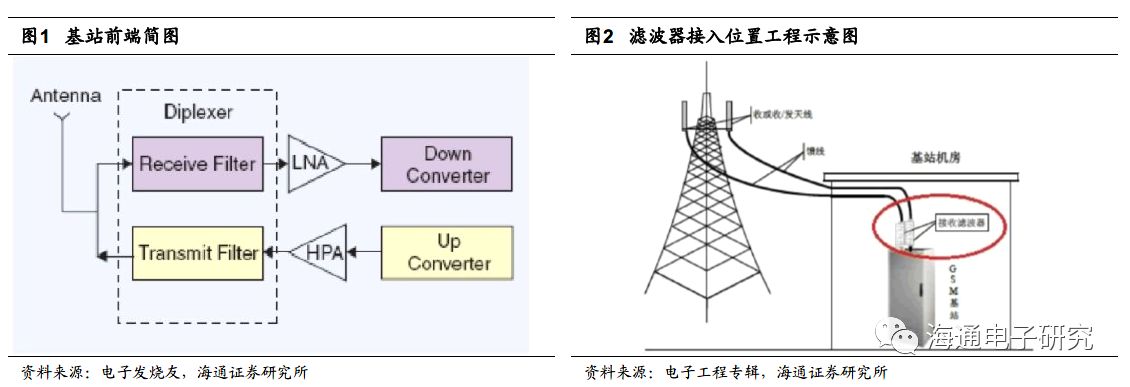

基站可狭义地理解为一个无线电收发信电台。一般基站有属于自己的明确的工作频段,因此基站必须有选择各种频率信号来进行收发的能力。 滤波器的主要功能就是帮助基站实现选频,即通过需要的频率信号,而抑制不需要或者有害的频率信号。

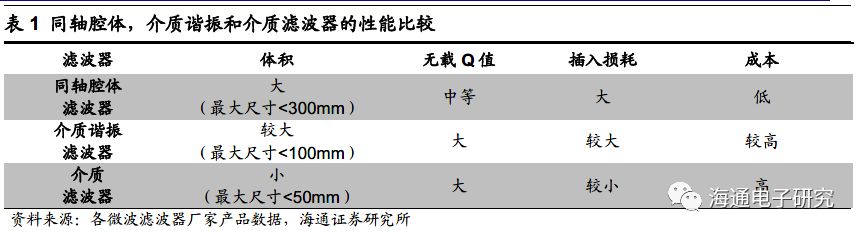

目前基站中广泛采用的同轴滤波器是通过不同频率的电磁波在同轴腔体滤波器中振荡,达到滤波器谐振频率的电磁波得以保留,其余频率的电磁波则在振荡中耗散掉的作用。而介质谐振滤波器与同轴腔体滤波器虽然结构相似,但电磁波主要在介质材料制成的谐振器中发生振荡,而不是金属空腔中,由于介质材料的相对介电常数较高,其Q值较高,损耗小,同时温度漂移小。 因此介质谐振滤波器现在被越来越多地采用,替代同轴腔体滤波器的趋势明显。


介质滤波器中的电磁波谐振就发生在介质材料内部,没有金属腔体,其体积较上述两种滤波器都小得多。由于其所使用的陶瓷介质材料介电常数大,Q值高,选频特性好,工作频率稳定性好,损耗小,同时具有高的带外抑制。随着5G时代来临,为了减少远距离传输造成的高频信号快速衰减,对元器件空间利用率要求较高的小基站即将大量建设,因此这种体积小、性能优良的介质滤波器将极具发展潜力。



2 5G时代将带动介质滤波器需求暴涨


按照通信行业的普遍观点,由于5G网络使用频次增加、基站覆盖范围变小,5G 网络需要的基站数量可能达到4G 基站数量的1.5~2倍,即使仅以2016年末的数据为基准,5G 宏基站的数量保守估计为394万个 ,其中还不包括2020年后将广泛用于毫米波的微基站(MBS,Micro Base Station)、微微基站(PBS,Pico Base Station)以及家庭基站(Femto Base Station)。


质变背后的量变:MIMO与正交分频复用2大核心技术带动基站滤波器用量成倍增长

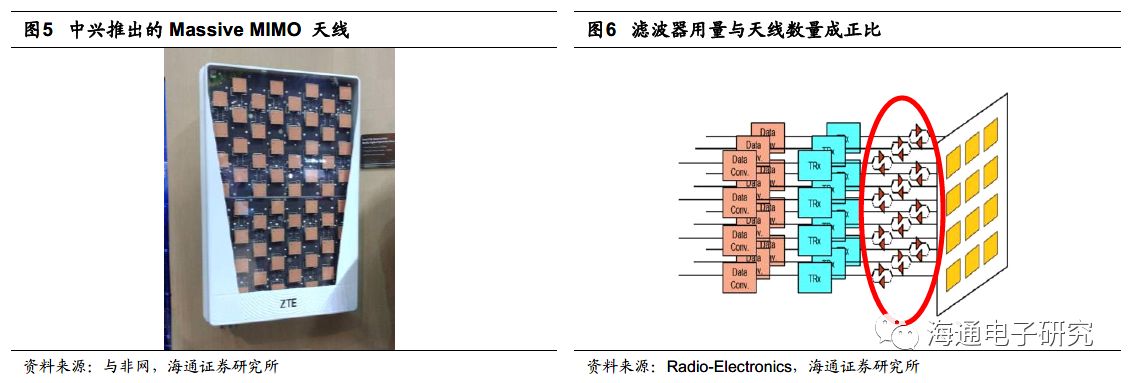

(1)Massive MIMO (Multi-Input Multi-Output)技术所使用的天线数量倍增,天线滤波器用量成比例倍增。目前在4G 中使用的MIMO 天线只有2x2和2x4阵列,而5G 使用的Massive MIMO 天线数量可达64、128个, 未来毫米波技术成熟后天线体积预计可以进一步缩小,阵列中的天线数量甚至可以达到256个。在基站中,每个天线都需要配备一个双工器,每个双工器由两组不同频率的阻带滤波器组成,用来隔离发射和接收讯号,防止本天线发射的信号被本天线接收。由此可见,当天线数量增加时,滤波器数量会随之成比例增加。

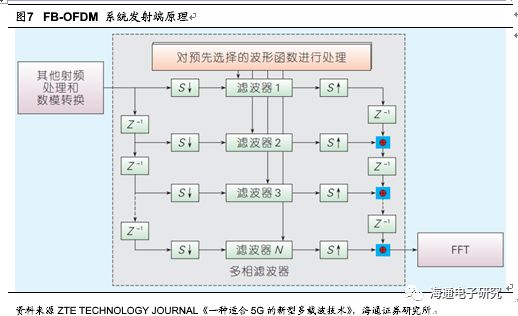

(2)基于滤波器组的下一代正交分频复用技术亦将大幅提升滤波器用量。 载波聚合通过正交分频复用(OFDM)技术得以实现,可以将多个载波信号合成在一起,从而扩展通信带宽,提高上下行数据传输速率。下一代多载波技术均采用了滤波器组机制。以FB-OFDM为例,如图14所示,通过多个滤波器对传输带宽里的多个子载波分别进行滤波,然后再叠加到一起形成数据信号。基于滤波器组的OFDM方案将明显增加5G 基站中滤波器的用量。



3 5G时代对滤波器提出更高要求,利好介质滤波器渗透率提升



一方面,5G时代对滤波器用量的提升就对器件尺寸和发热性能提出了严格的要求。 陶瓷介质滤波器凭借其尺寸优势在Massive MIMO 天线中有望得到大规模应用。而5G 的另一个技术趋势是微型基站,是实现毫米波信号覆盖和高连接密度的关键。毫米波的应用使基站天线尺寸降低至毫米量级,使得传统基站有了小型化的可能,同时也对滤波器的体积和功耗提出了更高的要求。 另一方面频率提升对滤波器尺寸提出更高要求, 小型化趋势利好介质滤波器。滤波器的原理是使用不同尺寸的谐振杆或陶瓷基块来让特定频率的电磁波在其中来回反射形成驻波。滤波器的尺寸与谐振频率、滤波器材质的相对介电常数有关,谐振频率越高、相对介电常数越大,滤波器尺寸越小。通常情况下,谐振器或介质滤波器的尺寸和波长在一个数量级。随着频段提升尤其是2020年左右毫米波开始投入使用,相应的毫米波基站所使用的滤波器的尺寸也将缩小,这对于需要装配的同轴腔体滤波器来说是不小的挑战,而一体化的陶瓷介质滤波器则更具备优势。
