拆解电瓶车控制器：电路板用料亮瞎我狗眼！

正文

请到「今天看啥」查看全文

谁能想到，一个板子能让我舒服两次呢，当去掉上面这个绿色的板子之后，看到下面超级大的金灿灿的螺栓之后，我又一次舒服了。

作为延迟快感型选手，先放下那个令人舒服的板子，把这个绿色的板子看过去。左上角的丝印来看是无锡晶汇的产品。板子布局比较规整，上面三个看起来比较类似的 SOP-8 芯片和外围电路，看着应该是半桥驱动器。三个白色硅胶帽子，本来应该是戴在黑色板子上的螺柱上的。帽子旁边是三个 2.54 排母，这没猜错的话，应该是和下面黑色板子通信的。接下来左边是 DC-DC 降压电路。右边是 MCU 芯片。最下面的一排当然是电控的输入输出信号连接器了。

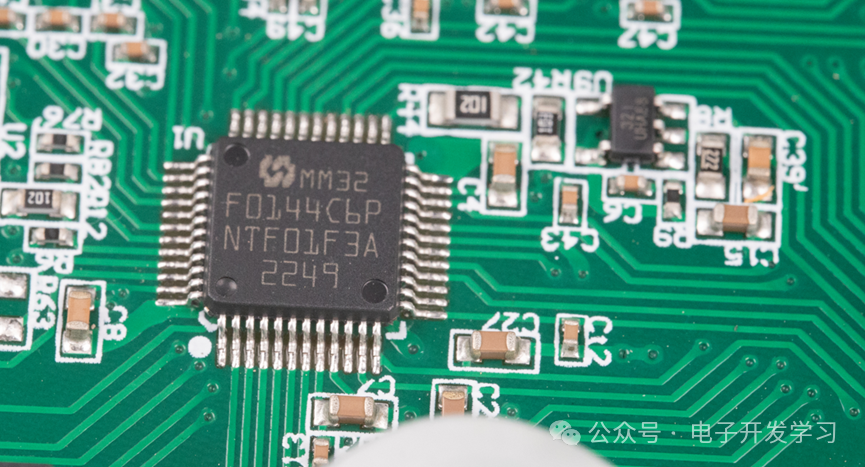

MCU 用的是灵动微电子的 MM32F0144C6P ，这是一个基于 ARM CM0 内核的 32bit 单片机，最高主频 72MHz ，工作电压范围 2.0~5.5V 。工作温度范围是 -40 ℃到 85 ℃。

三颗半桥驱动器的型号是 U3216 ，来自宇力半导体，这个芯片最大输出电流到 2.5A 。

U3216 驱动两颗 MOS 组成的桥臂的电路图。

这三颗芯片都是 U3216 。

MAV862 ，是一款运算放大器。板子上总共有两颗这个芯片，用来采集两个相线的电流。第三个相线是不需要采样的，根据三路相线电流和为零可以计算。

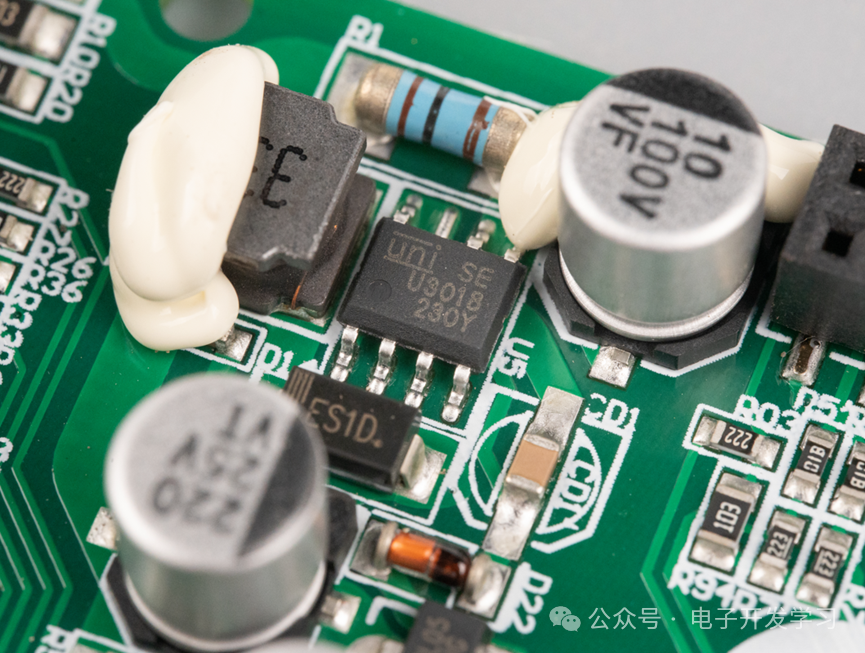

电源降压部分，采用了宇力半导体的
