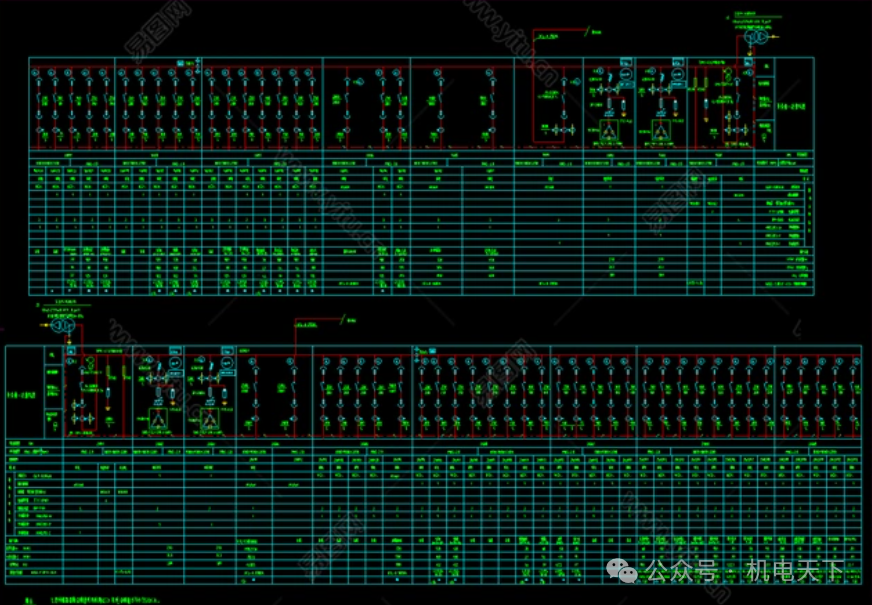

1. 与平面图能否相互对应，平面图和系统图有误相互遗漏。

2. 配电箱（柜）的安装方式是否与平面图相吻合，是否影响建筑功能和美观。

3. 露天安装的配电箱（柜），是否为防雨型箱（柜），或有误防雨措施。

4. 开关、电线、配管选择是否合理；开关与电线是否匹配；上下级开关是否匹配。

5. 控制箱（柜）内部元件选型是否满足工艺控制，断路器、接触器、热继电器等与被控制设备是否配套。

6. 电线电缆敷设方式是否合理。

7. 照明箱三相负载是否大致平衡，导线截面是否够用。

8. 各系统图之间有无存在矛盾。

9. 电度计量设置是否缺项、合理。

10. 设备控制箱（柜）二次原理图设计或引用是否符合被控设备控制要求及消防、楼控要求。

11. 根据配电系统图及原理图查询用电设备容量（功率），看管线表中其电缆截面选用是  否合理，相应电缆管管径是否够用，规格型号是否符合其使用环境等一系列问题。

12. 审查电缆截面选用：是否过大，会造成资源浪费，过小又不能满足生产。

13. 电缆管管径也必须与电缆截面相符合。

14. 防火、防爆或耐高温等场所需要选用特种电缆，移动设备要选用软电缆等。

3

平面图

1. 电线电缆布置是否合理，是否清楚。

2. 与设备专业核对，配电箱数量、位置、容量等是否一致，查缺补漏。电线根数是否正确。

3. 线管敷设是否影响建筑外观；是否影响结构。

4. 插座、灯数量规格是否合理；插座、灯具、开关、电话、电视、对讲机、门铃、集抄线有无错漏，安装位置是否合理，是否符合建筑布置。

5. 电箱安装位置是否合理，电箱安装位置的墙厚是否满足。

6. 电气暗配管的位置、标高是否合理，与土建的门、窗户、预留孔洞等是冲突，与管道、结构专业是否冲突，距离是否满足规范要求。

7. 电气明配管的位置、标高是否合理，与其他专业有无冲突。

8. 电气图中电缆沟尺寸、位置与土建图是否相符合。

9. 盘（箱、柜）尺寸与建筑平面是否相符合，盘（箱、柜）安装位置周围是否可能漏水，开关门有无影响，温度、湿度等是否合理。

10. 发电机房位置，对建筑功能（噪音和排烟）有无影响。

11. 电缆桥架规格尺寸是否满足电缆数量要求。

12. 电缆桥架选型是否得当，一般原则是信号电缆选用槽式桥架，电力电缆选用托盘桥架或梯形桥架。

13. 防火、高温场所选用阻燃桥架等，潮湿环境选用热镀锌桥架，露天安装的桥架选用防雨型桥架。

4
