基于云原生的电信云管理平台的实践与思考

正文

请到「今天看啥」查看全文

图1 统一云管平台目标架构

统一云管的目标架构主要分为6个模块：

• portal：统一服务门户，统一认证鉴权


• 资源管理：负责所有通信云基础设施层（NFVI）资源的统一管理，资源全景视图随时掌控整体资源调配，提供最优云资源配置


• 统一监控：集中监控并管理虚拟资源和物理资源的拓扑、告警、性能、容量等信息，资源级故障快速定界定位


• 运维管理：提供统一的运维功能，集中数据治理统一北向接口适配：屏蔽底层不同厂家VIM、PIM的差异性，进行采集接入

三、 监控功能实践方案

作为第一期工作，首先实现统一监控功能和统一北向接口适配层两个组件，在技术选型上，以开源Prometheus为基础，用两级架构搭建电信云的初步监控体系架构。Prometheus二级节点负责各个云池内资源信息和数据采集,一级Prometheus集群汇总全部资源池数据,提供数据展示接口，同时支持告警信息订阅，在前端实现各种分类管理功能。

图2 监控平台实际部署图

四、 部署方案

整个系统采用云化架构，在联通自建天宫容器云平台内完成搭建。基于开源系统和组件开展系统研发任务，实现基础监控功能。

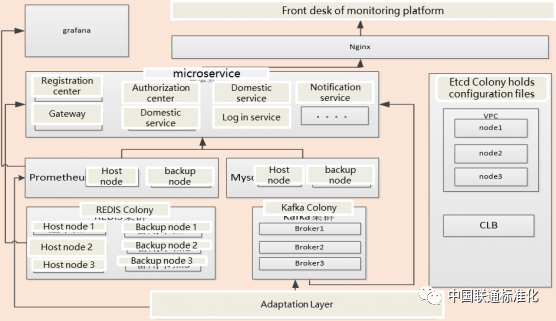

图3 实际部署架构图

平台采用容器化部署，Prometheus主备模式，实现指标上收及存储、指标数据查询，redis采用三主三备集群模式部署，负责登录认证、数据缓存；mysql采用主备模式部署，负责存储告警明细数据、系统管理数据；kafka采用3节点集群模式部署，负责告警信息接收汇总及向工单系统转发。
