详细看看这两颗AFE芯片
SDM9117标称支持17串电池的电压测量，全温度范围测量误差
SDM9117 10-17节模拟前端
葛景源谈到了SDM9117的几大亮点，
（1）首先是高采样精度：14位SAR ADC电压测量，全温范围内的电压采样精度在国内处于前列水平；且有16位Sigma-Delta ADC专门用于电流测量，基于可编程数字滤波可降低零漂采样误差；
（2）其次是低功耗，在常规测量模式之下，电流可控制在125μA以内，在行业里同样是优秀水平；
（3）耐负压，充电驱动CHG耐负压80V，不需要考虑外接PNP三极管实现耐负压设计，则实现了整体成本的降低；
（4）能够指示电池每节cell的故障状态及每个NTC开短路状态，有利于工程师及时掌握BMS信息，做出分析并解决问题；
（5）内置两路可配置LDO（1.8V, 3.3V, 5.0V），最大输出电流50mA，也能帮助客户节约外围设计成本。

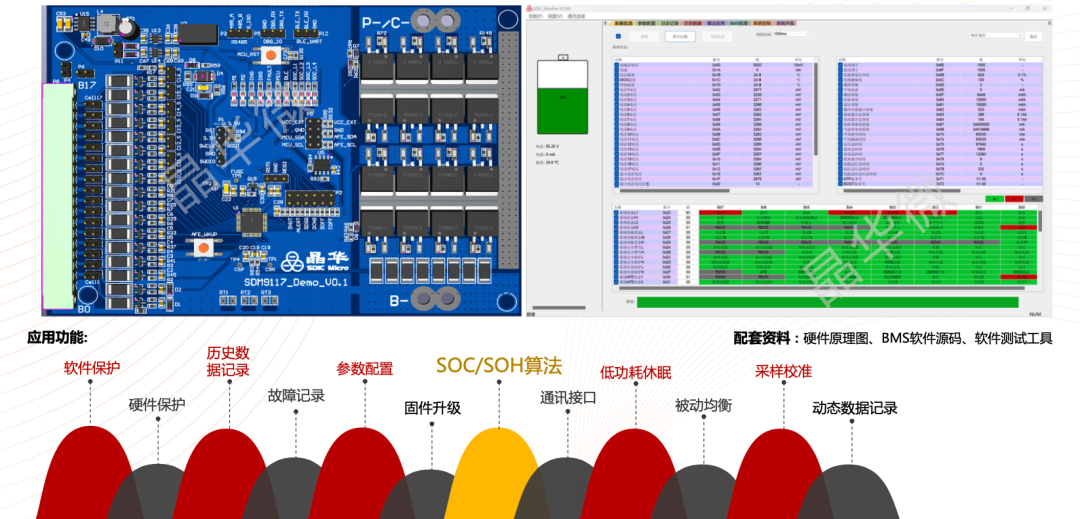

葛景源说自去年这颗芯片推向市场以后，晶华微就开始和行业的标杆客户做测试验证，“目前已经能够提供完整的测试和验证相应的配置资料”，“包括EVB测试板、上位机测试软件；通过测试软件的控制寄存器部分，可手动配置均衡参数、配置保护参数点；通过数据寄存器，可配置外部引脚功能...”
SDM9117两轮车应用方案
而在配套的典型应用方案方面，葛景源列举了两轮车和储能应用。在两轮车应用中，基于国家对电动两轮车三个类型的定义（电动自行车、电瓶车、电摩），晶华微也开发了3款对应的方案。基于AFE+MCU方案的demo板，客户可做测试。
“主要围绕48V与60V应用平台，SDM9117可做匹配与适用。”尤为值得一提的是，其中体现晶华微强项的典型如SOC/SOH算法——包含了晶华微的核心专利，确保高精度的电池健康状态和容量监测...
储能应用方案上，“面向16串电池、48V,100A平台，及并机使用需求（多板并联），可以满足最高5度（kW·h）电量的储能。”亮点特性如针对硬件保护的充电限流模块，同样有高精度SOC/SOH算法，常用的CAN、RS-485、串口等通讯接口支持，还有自动配址手动拨码功能，以及智能充放电算法——这也是晶华微的长项，即通过实时监控电池包状态达成合理的充放电电流，延长电池使用寿命。
另一款在电池串数支持方面相对略少（6-10串）的SDM9110，如前所述更偏向消费类应用。
SDM9110的应用，不少出于成本考量，配套的MCU选型要求不高，可能发生掉电的问题——所以SDM9110内置EEPROM，可确保在MCU掉电后，数据仍正常存储——葛景源说这一点也得到了客户的广泛认可。另外晶华微也强调了这颗芯片比较全面的保护功能，“原本依赖于MCU的防护，SDM9110可进行独立保护。”
针对这颗芯片，晶华微为其配套推出的是一款基于8串磷酸铁锂电池的300W便携储能应用。在晶华微看来，户外经济发展迅速，未来会有更多个人、家庭在露营等场景中用到这类便携型电源，”所以我们基于SDM9110，推出了0.5度电的便携方案。”
系统层面与前述SDM9117的储能方案类似，也提供全方位的软硬件保护；并匹配晶华微的高精度SOC/SOH算法；支持CAN, RS-485, 串口通讯；支持故障、动态、历史数据记录；功耗优化支持，像是低功耗休眠模式；以及同样可满足并机使用需求。
