-3dB、0.707、截止频率，三者啥关系？

正文

请到「今天看啥」查看全文

，数值上 等于功率比值取对数后再乘以10 。

特别说明： dB仅仅是一个比值，是一个数，不是功率值，也不是电压值 。

所以就有如下公式：

这样，P1=10000xP2时，对应40dB；P1=1000000xP2时，对应60dB；这样倍率关系表示起来，会非常简洁。

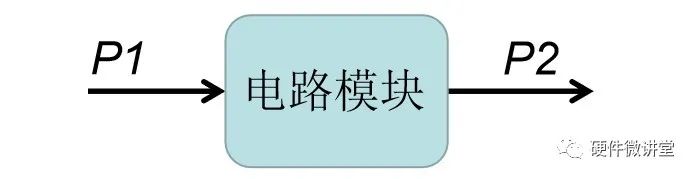

如下图所示，输入信号功率P1=10W，经过某电路后，输出信号功率P2的=5W，那么这个电路的增益为 -3dB ，即 衰减3dB ， 功率降为原来的一半 。

在射频领域或者EMC测试标准中，不晓得你有没有看到 dBm 这样的单位？这个是 功率的单位 ， 是功率相对于1mW的值 。

特别说明： dBm是功率的单位，可以表示功率的大小或信号的强弱。

例如，1W=1000mW，对应30dBm；10W=10000mW，对应40dBm；某某信号的信号强度为90dBm等等。

0.707又是啥？

上面说完了dB和dBm，我们大概知道了它的含义。但0.707又是什么呢？

讨论这个问题，就不得不说截止频率。百度百科再走一波…

当保持输入信号的幅度不变，改变频率使输出信号降至最大值的0.707倍，即为截止频率，它是用来说明频率特性指标的一个特殊频率。

-- 百度百科

简单来说就是， 输出信号幅值衰减为输入信号幅值的0.707倍时 ，这个频率就是 截止频率 。

哦哦…原来这个 0.707是电压的比值关系 。

-3dB和0.707有什么关系？
