13口USB HUB暗藏玄机！拆解内部"缺斤短两"，连保护没有加上~

面包板社区 · 公众号 · 科技自媒体硬件 · 2025-05-29 11:48

主要观点总结

这篇文章对一款USB HUB进行了详细的拆解和分析。该USB HUB支持13个从机USB TYPE-A口和1个主机USB TYPE-B接口，速度可达480Mbps。文章还提到了产品的内部构造、芯片型号、供电方式等细节，并对其用料和保护措施进行了评价。

这款USB HUB支持13个从机接口和1个主机接口，速度可达480Mbps。产品内部包含两颗USB HUB芯片，通过级联方式实现13个从机口。

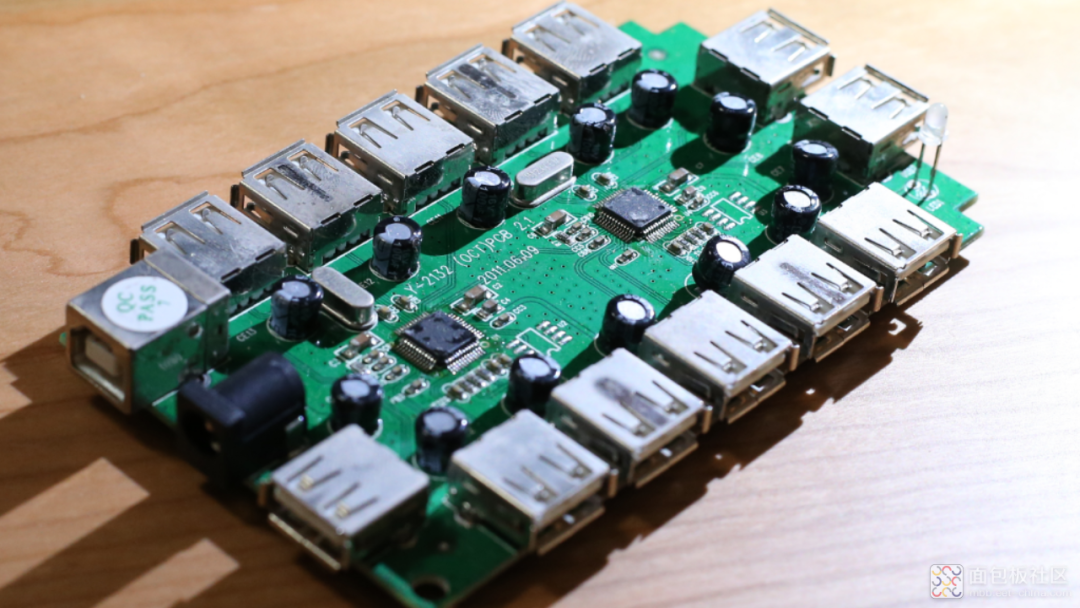

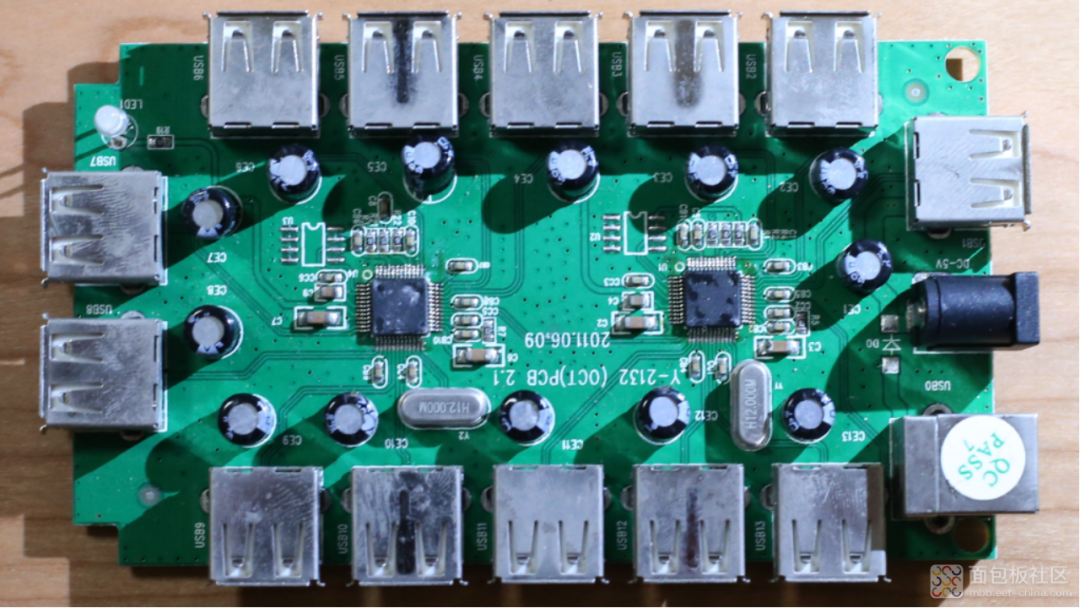

产品拆解发现，主板TOP层只有两颗芯片，背面没有元器件，USB接口处没有过流保护芯片。每个从设备的USB口都焊接了电解电容。用料方面缺乏保护，如没有过流保护和ESD保护等。

文章对产品的供电方式、芯片型号、晶振频率等进行了详细分析，并解释了为什么主板上有两颗USB HUB芯片但只有13个从机口的原因。

文章最后提到了面包板社区的拆解活动，鼓励参与者拆解产品并分享，同时介绍了可选的奖品。

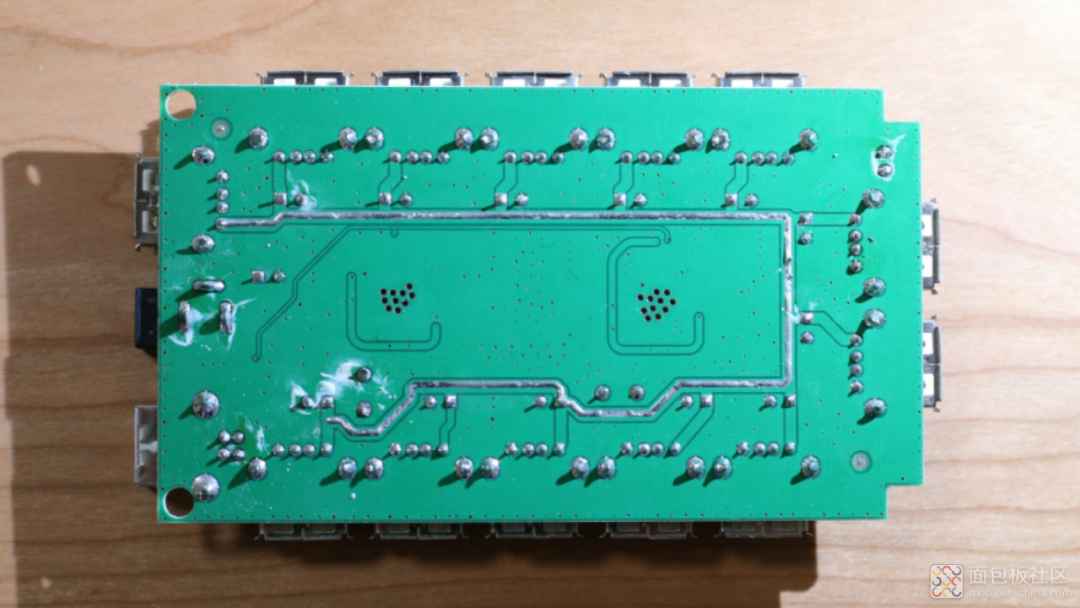

背面没有什么元器件，观摩PCB，这一面的走线主要是电源，电源走线还开了窗，并且涂锡用以加大载流能力。

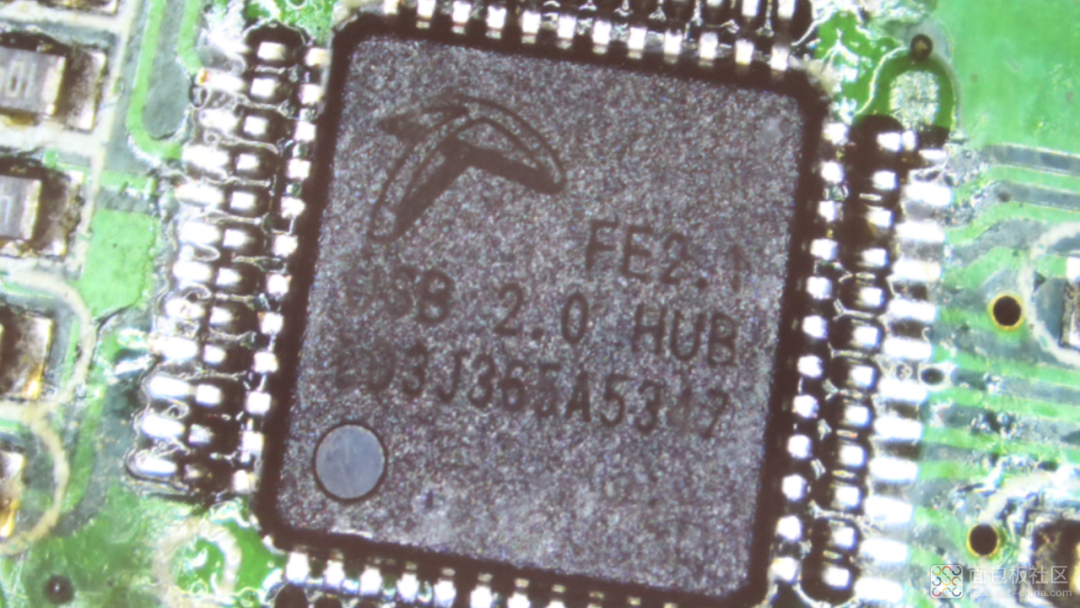

HUB芯片型号是FE2.1，是一款7口高速USB HUB控制器。

这个是USB HUB芯片的框图。一个上行口，可接入电脑。七个下行口，接入从设备。

单颗芯片支持7个USB口，主板上有两颗USB HUB芯片，为什么是13个从机口呢，而不是14个从机口呢。

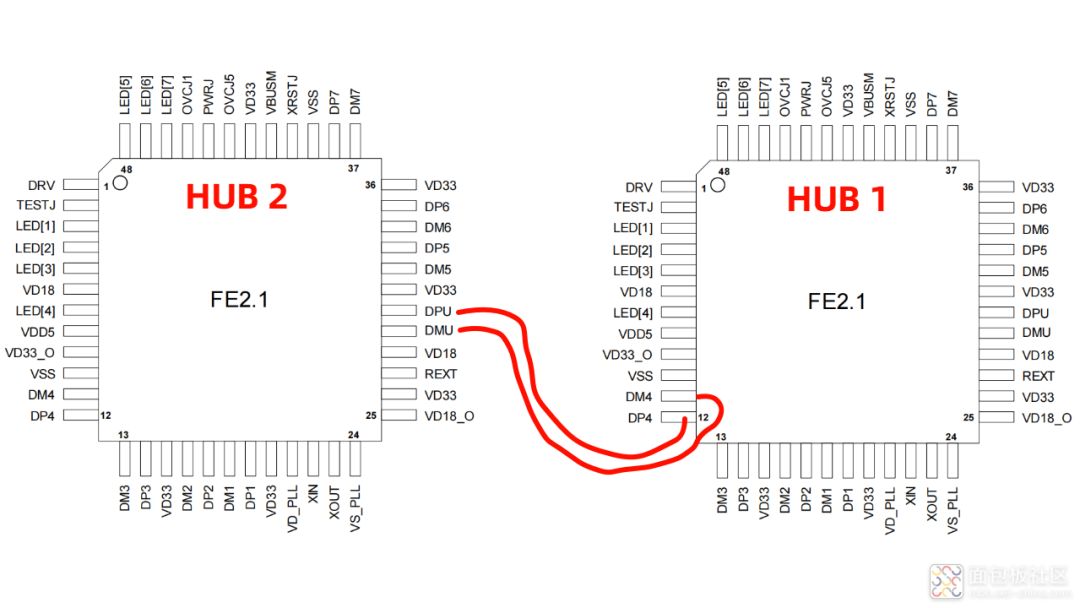

我来画个框图大家就知道了，因为连个HUB芯片是级联的，HUB1的USB4接到了HUB2的上行口了，所以对外一共有13个口。

USB HUB支持外部DC供电。从电路板上看二极管D0的焊接或不焊接可以实现外部供电或USB TYPE-B供电，这里不考考功率问题，是考虑供电逻辑。
