知乎移动端云测试平台实践之系统设计

正文

请到「今天看啥」查看全文

• 后端 server

基于 Spring Boo t 框架进行开发 ，选用 Gradle 进行项目构建 ，集成了 Spring Data JPA、Spring Security OAuth 等组件， 数据库选用 MySQL； 为提升数据传输效率，我们 在 Spring Boot 中整合了 Netty 用于和 agent client 进行 Socket 通信，并选用了 Protobuf 做为数据交换格式；在「设备远程调试」功能的前后端交互设计上，我们选用了 WebSocket 协议，通过后端数据推送的方式，以保证设备操作的实时性，相较于需要使用推送实时数据到客户端甚至通过维护两个 HTTP 连接来模拟全双工连接的旧的轮询或长轮询（Comet）来说，使用 WebSocket 可以极大的减少不必要的网络流量与延迟。

• agent client

使用 Java 进行开发，最终以 jar 包的形式部署在 PC 机上，分别通过 adb 和 libim obiledevice 管理 PC 上挂载的 Android 设 备 和 IOS 设备，设备挂载方式支持 USB 或 WiFi；在设 备远程调试功能实现上，针对 Android 设备和 IOS 设备分别采用了不同的解决方案，我们使用了 STF(Smartphone Test Farm) 提供的开源工具 Minicap 和 Minitouch，用于 Android 设备的屏幕截图和指令运行，使用 STF 的 iOS Minicap 和 Facebook 的 WebDriverAgent 框架，用于 iOS 设备的屏幕截图和指令运行，屏幕截图即作为设备远程监控页面渲染的图片流来源；UI 功能自动化测试方案采用 Appium 开源工具进行实现，稳定性自动化测试方案其中 Android 设备采用自带的命令行工具 Monkey 实现，iOS 设备则通过程序随机生成指令进行测试。

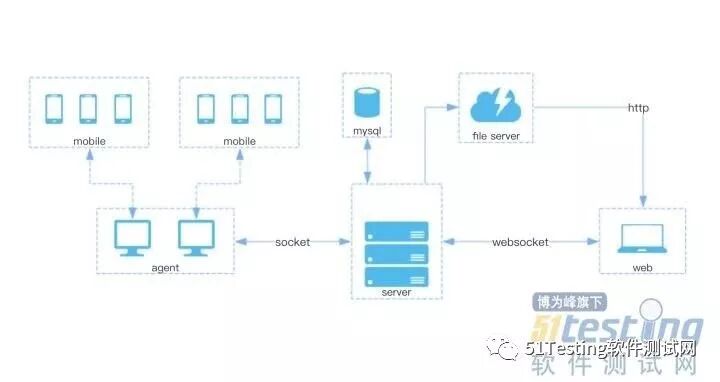

架构图

功能介绍

• 设备管理

移动设备以 USB 的接连方式挂载在部署有 agent client 的 PC 上，设备的机序列号、系统类型、系统版本、品牌、型号、 屏幕分辨率等信息会通过 agent 上报给后端 server，设备序列号作为设备唯一标识，进行设备信息的注册或更新操作。设备信息注册成功后，server 端负责维护设备在线状态，当设备离线时，由 agent 端进行状态上报给 server 端，server 端将对应设备状态修改为离线。前端页面上可以查看当前接入的所有 手机设 备信息及在线状态。

• 设备租借

对公司测试机进行统一登记管理，提供测试机租借服务，用户可通过平台的「设备租借」页面，查找需要的设备，并进行发起租借操作，待设备持有人同意租借后，即可领取测试机设备。
