拆解卖8.5元的毛球修剪:硬件成本都要6元多,老板咋赚钱?

面包板社区  · 公众号  · 硬件  · 2025-06-09 13:36

主要观点总结

这篇文章主要介绍了Trimmer毛球修剪器的设计、结构、功能及成本评估。产品外观精美,轻巧实用,支持USB充电,价格实惠。文章还详细描述了产品的内部结构,包括电机、锂电池、充电管理系统等,并对其进行了成本评估和市场销量分析。

关键观点总结

关键观点1: 产品介绍与设计

文章介绍了Trimmer毛球修剪器的外观设计、功能特点和使用方式。产品外观精美,轻巧实用,配备了多个到头,支持USB充电,价格实惠。

关键观点2: 产品内部结构

文章详细描述了产品的内部结构,包括电机、锂电池、充电管理系统等,并介绍了产品的控制芯片和功能。

关键观点3: 成本评估与市场分析

文章对Trimmer毛球修剪器的成本进行了评估,并对其市场销量进行了分析。产品在市场上表现良好,有一定的利润空间。

关键观点4: 文章中的其他拆解推荐

文章还提到了其他拆解推荐,包括索尼相机、南孚测电器、华为Freebuds pro耳机、筋膜枪、某多多爆款收音机耳机、喷香机和黑金属盒子的拆解。


正文

请到「今天看啥」查看全文

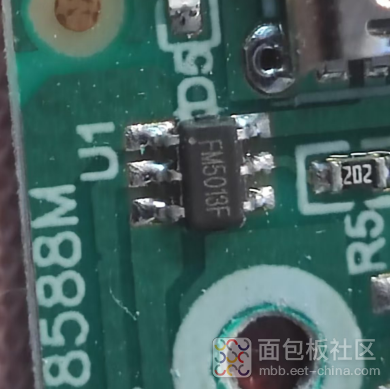

芯片是6PIN的。通过搜索丝印(FM5013F),这颗IC是富满微电子的一颗集成充电与电机驱动的控制芯片。这款IC不仅应用于马达驱动或 LED 驱动的控制芯片,而且集成了锂电池充电管理系统,设定一档高电平输出,并带有对不同状态的 LED 指示功能。

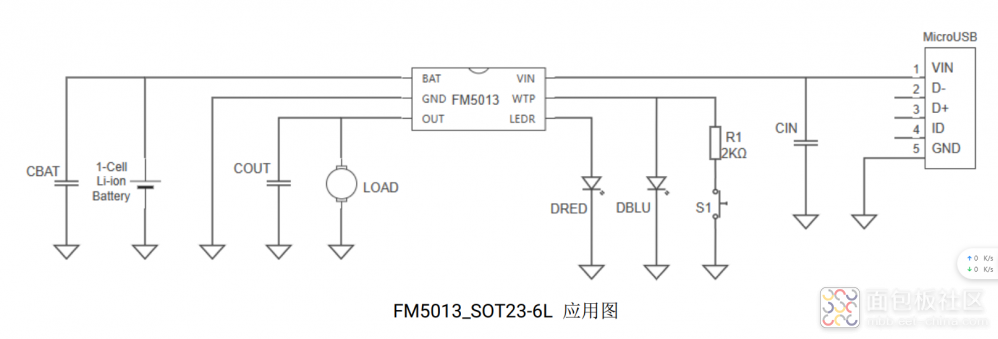

应用电路图如下,600mA的充电电流设定。低电量检测,通过LED的状态来告知用户。

PCB注意点

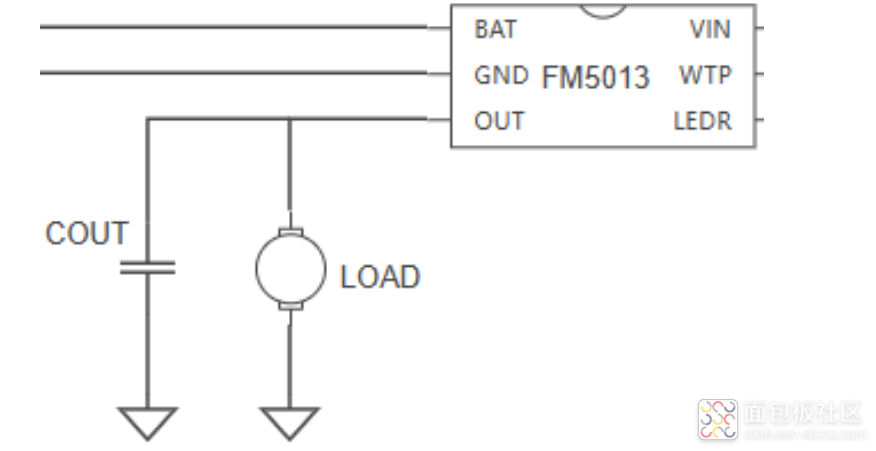

芯片的 OUT 和 GND 引脚分别是芯片驱动部分的电源和地,在开关工作时会有瞬间大电流流入和流出,因此,画 PCB 时 COUT 的负端与 GND 尽量靠近,不要过孔。 COUT 的负端和风扇的负端布板时要尽量靠近 GND,防止地线上的干扰影响芯片工作

在这款芯片的规格书了,厂家对工作原理做了非常详细的解释,我就不多介绍了。

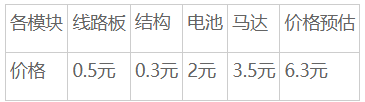

成本评估

价格上还是有一定的利润的。看ppd销量也还很不错。
