【IBE】分享丨从6kV中压侧故障录波看低压开关柜事故

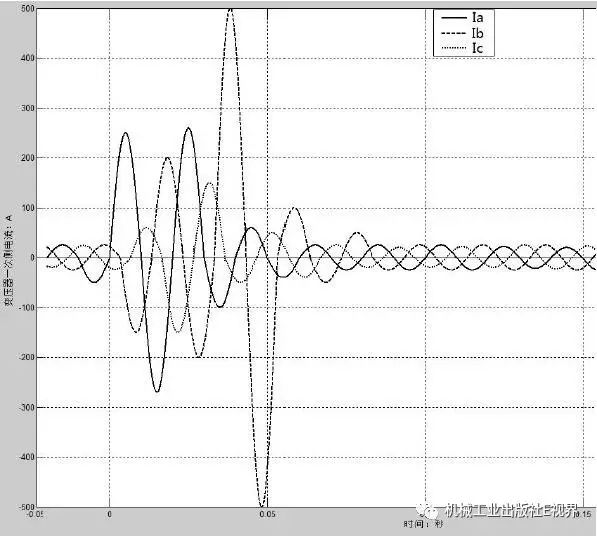

从故障录波看，事故发生时在故障点出现了三相短路。其中电流最高瞬时值是B相的500A，第一次短路故障持续时间约160ms。

事后检查，发现低压开关柜中一套400A的抽屉回路与分支母线接插处的绝缘支撑件发生严重烧蚀破坏。因此可以断定，第一次故障是因为过热和灰尘引起爬电击穿造成的。事故发生后，电弧将灰尘吹掉使得爬电击穿现象自动停止。

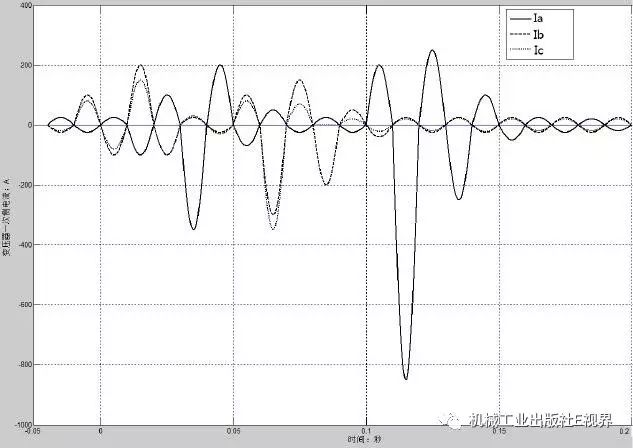

图中我们看到一个现象：B相和C相的电流波形是重合的，而且与A相反相。此波形说明A相出现了相对地短路，即单相接地故障。

我们看到A相电流的最大值是850A左右，乘以变压器变比15后得到低压A相的单相接地故障电流是12.75kA，故障存在时间约180ms。

由前边的描述可知，第二次故障发生在操作人员再次合闸运行之后。由于第一次故障电弧使得分支母线的绝缘支撑件绝缘能力受到严重破坏，所以第二次故障的原因就是单相接地故障。虽然故障电弧仅存在了很短暂的一段时间，但分支母线的绝缘支撑件其绝缘能力已经被完全破坏了。
