5、二次线截面积要求：

单股导线 不小于1.5mm2，

多股导线 不小于1.0mm2，

弱电回路 不小于0.5mm2，

电流回路 不小于2.5mm2，

保护接地线 不小于2.5mm2；

6、所有二次回路连接导线中间不应有接头，连接头只能位于器件的接线端子或接线端子排上。

7、每个电器元件的接点最多允许接2根线。每个端子的接线点一般不宜接二根导线，特殊情况时如果必须接两根导线，则连接必须可靠。

8、二次线应远离飞弧元件（指断路器、接触器等元件），并不得防碍电器的操作 。

9、电流表与分流器的连线之间不得经过端子，其线长不得超过3米。

10、电流回路宜经过试验端子（作用可以不拆线直接测电流）接至测量仪表。

11、多股导线端部应加冷压端头接线。弱电回路中截面面积小于1mm2的单股导线应采用锡焊或其它合适的方式接线。

12、二次线不得从母线相间穿过。

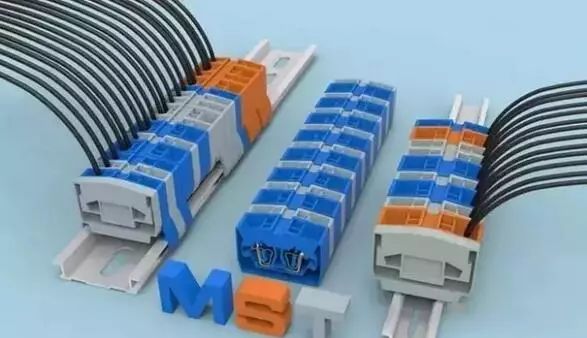

13、回拉式弹簧端子的联接：

1）硬导线的剥线长度：10 mm左右

2）软导线应套上线鼻子压紧后后再插到端子，注意铜线芯不要露出线鼻子且要压实。

3）合格压接。

4）不合格

5）导线插入端子中，直到感觉到导线已插到底部，上部不能露铜。
