正文
300
℃时,
CO
2
转化率随锰含量呈现差异化提升:锰含量越高,转化率增幅越弱(图
1a
、
b
)。所有含锰催化剂的转化率时变过程均伴随产物选择性的显著演变——
CO
选择性(
S(CO
)下降,而
C
2+
烃类选择性(
S(C
2+
)因
CO-FTS
贡献上升。在
350
℃下,
10Fe
–
0Mn
、
9.9Fe
–
0.1Mn
和
9.5Fe
–
0.5Mn
催化剂可直接达到稳态运行,而高锰负载量(
Mn/Fe>0.11
)的催化剂仍需约
50
小时才能稳定。这种锰依赖的诱导行为可能与催化剂原位形成
Fe
x
C
y
的能力差异相关,该能力直接影响高级烃的生成。
3.
稳态条件下(
350
℃运行
200
小时后),铁基催化剂的
CO
2
消耗积分速率随锰含量增加先升后降,在
9Fe
–
1Mn
、
7Fe
–
3Mn
和
5Fe
–
5Mn
催化剂上达到峰值(图
1c
)。锰含量对烯烃选择性同样关键(图
1c
、
d
):如前人研究的预期,
10Fe
–
0Mn
的甲烷选择性(
S(CH
4
)最高,而
9.9Fe
–
0.1Mn
、
9.5Fe
–
0.5Mn
和
9Fe
–
1Mn
催化剂则显著降低甲烷选择性,同时提升
C
2
–
C
4
烯烃(
S(C
2
=
–
C
4
=
)和
C
5+
烃(
S(C
5+
)选择性。链增长概率α值分析(图
1d
)证实,
9Fe
–
1Mn
同时具有最高α值和
C
5+
选择性。轻质烯烃
/
烷烃比(
O(C
2
–
C
4
)/A(C
2
–
C
4
)呈现相同趋势(图
1c
),但进一步增加锰负载量会导致
C
2
–
C
4
烯烃选择性和烯烷比下降,甲烷选择性反而回升。
图
2|
CO
₂
转化与产物形成的空间分辨动力学分析
要点:
1.
锰含量对
CO
2
-FTS

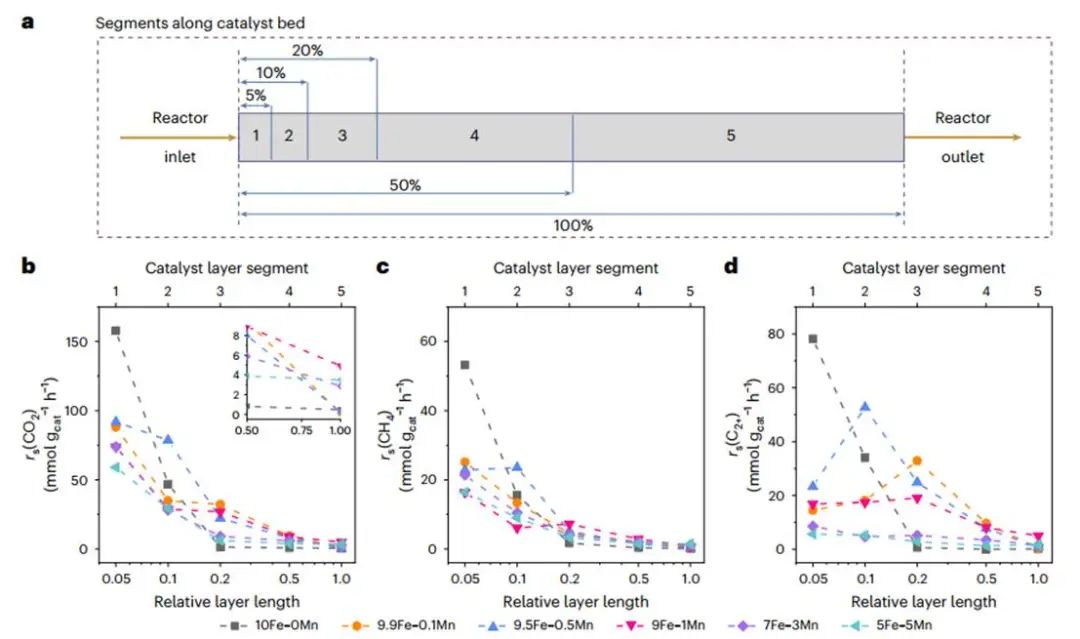

反应进程(即产物沿催化剂床层的形成情况,见图
2a
)的影响,通过分析各段
CO
2
总消耗速率
(r
s
(CO
2
))
、
CH
4
生成速率
(r
s
(CH
4
))
和
C
2+
烃类生成速率
(r
s
(C
2+
))
得以阐明。尽管在床层前
5%
上游区段(第一段)测得的
r
1
(CO
2
)
较低,但含锰催化剂在下游
80%
床层区段表现出更高活性(图
2b
)。值得注意的是,锰元素显著抑制了
r
1
(CH
4
)
(图
2c
)。与
10Fe-0Mn
催化剂不同,
9.9Fe-0.1Mn
、
9.5Fe-0.5Mn
和
9Fe-1Mn
催化剂在整个床层都表现出显著的
C
2+
烃类生成活性(图
2d
)。根据本研究团队前期研究,
10Fe-0Mn
催化剂中
r
s
(C
2+
)
沿床层逐段急剧下降的现象,可归因于下游床层缺乏碳化铁
Fe
5
C
2
相。由此推断,在
Mn/Fe
原子比为
0.01-0.11
的含锰催化剂中,由于锰能增强
Fe
5
C
2
抵抗
CO
2
/H
2
O
氧化的稳定性,
Fe
5
C
2
相几乎存在于整个催化剂床层。
图
3|

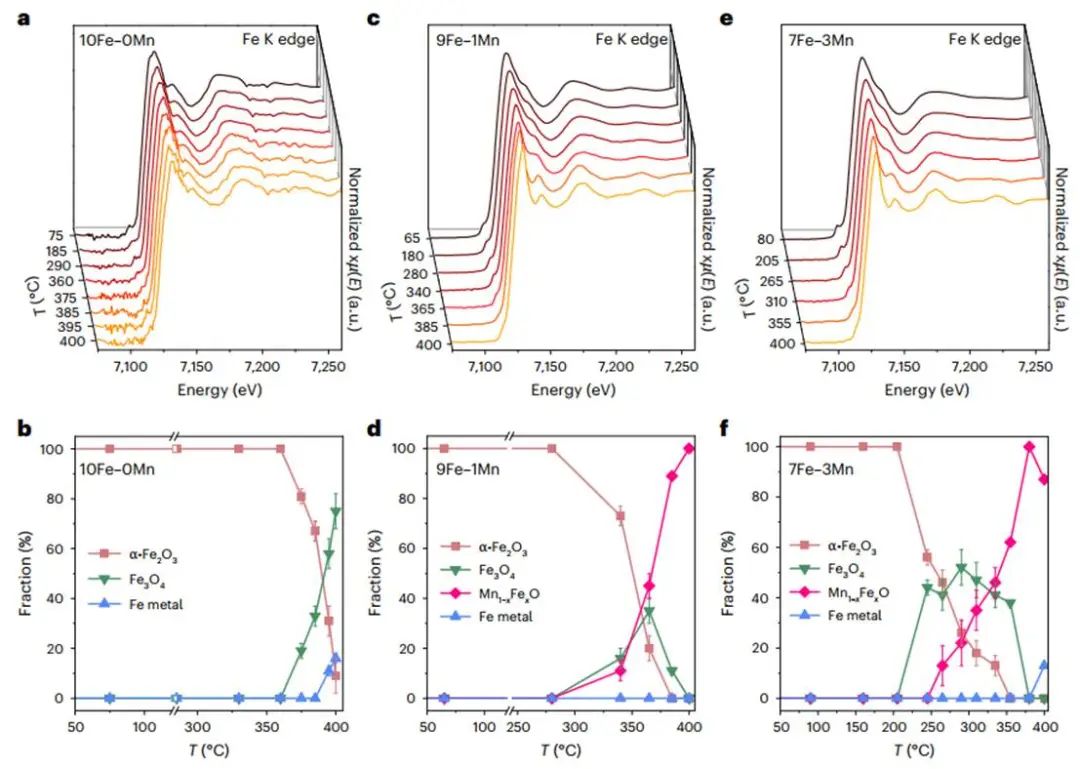

基于原位
XAS
的催化剂还原行为研究
要点:
1.
为探究锰及其含量对催化剂还原性的作用机制与动力学影响,本文采用程序升温方式进行了原位
X
射线吸收谱(
XAS
)实验。通过铁
K
边
X
射线吸收近边结构(
XANES
)谱的线性组合分析(
LCA
)确定了物相组成(图
3
)。
10Fe-0Mn
催化剂中的α
-Fe2O3
在约
360
℃以下保持稳定,更高温度下被还原为
Fe
3
O
4
(图
3a
、
b
)。该相在
385
℃时进一步还原为金属铁。为模拟
C
O
2
-FTS
测试前的还原程序,
400
℃还原过程持续两小时后,
10Fe-0Mn
催化剂仅含金属铁相。
2.
相较于
10Fe-0Mn
,
9Fe-1Mn
和
7Fe-3Mn
的起始还原温度分别降低至
280℃
和
205℃
(图
3c-f
)。值得注意的是,还原过程中
Fe
3
O
4
与
FeO
两相共存(图
3d
、
f
)。尽管文献报道
FeO
相在
590℃
以下不稳定,但本实验中
FeO
的存在可归因于
Mn
2+
掺入
FeO
晶格形成
Mn
1
−
x
Fe
x
O
固溶体。该中间相在
