线管进线槽方式2：预埋线管排列整齐，用桥架导入电箱和竖向桥架。

墙体上线管、线盒、箱体预埋施工工艺

墙体上线管、线盒、箱体预埋施工管控要点：

1.墙体上所有点位必须按精装修图进行现场精确定位；安装线盒标高为线盒面板安装完成后，面板下沿距地面装修完层面的标高；安装电箱标高为电箱盖板安装完成后，盖板下沿距地面装修完成面的标高；

2.剪力墙内预埋线盒、箱体不应出现变形、偏位、脱模或凹墙大于1cm现象，以免影响后期内部配件安装；

3.结构预埋时线盒内部应填充锯末并压实，四周使用钢筋制作“井”字型框架，且背部有定位钢筋进行支撑；对箱体内部和外部都进行加固，防止浇筑混凝土时发生变形；

4.线盒连同固定框架一同绑扎或焊接于墙体钢筋上，要求可靠固定；

5.定位钢筋长度要求比墙体厚度短2-5mm，且钢筋端部要进行防锈处理，防止后期墙面返锈；

6.砌体墙上预埋线管、线盒和箱体，根据贴完的灰饼厚度，采用专用开槽机进行开槽配管、预埋线盒和箱体，箱体处在砌体砌筑时预留箱体洞口，箱体洞口尺寸≥300mm时上方为预制过梁或预制箱体混凝土包框；

7.线管固定间距符合要求；

8.剪力墙浇筑混凝土时，必须派电工看护线管，以防浇筑混凝土时，振捣棒把电管、线盒、箱体振坏或振偏。

线盒预埋

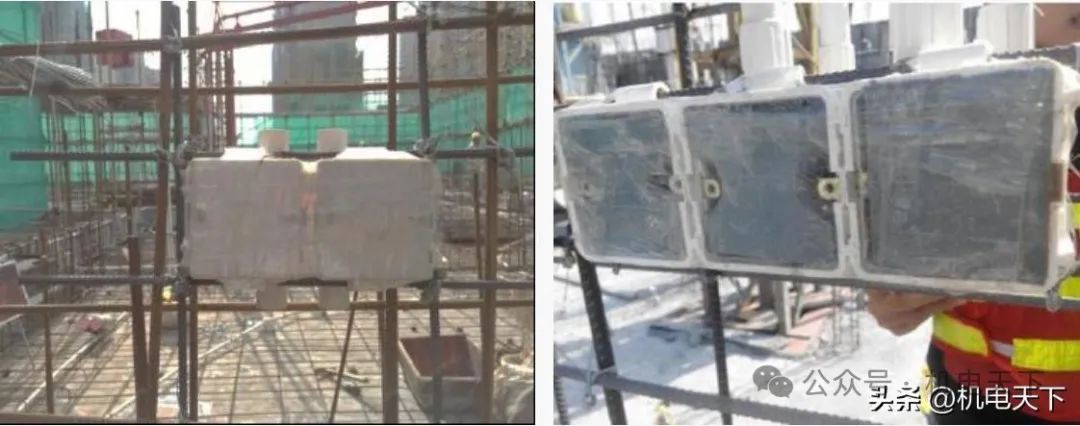

线盒定位加固保护推荐采用废钢筋头制作线盒“井”字型固定框架以及背部支撑定位钢筋；“井”字型固定框采用铅丝绑扎固定或采用电焊点焊固定。

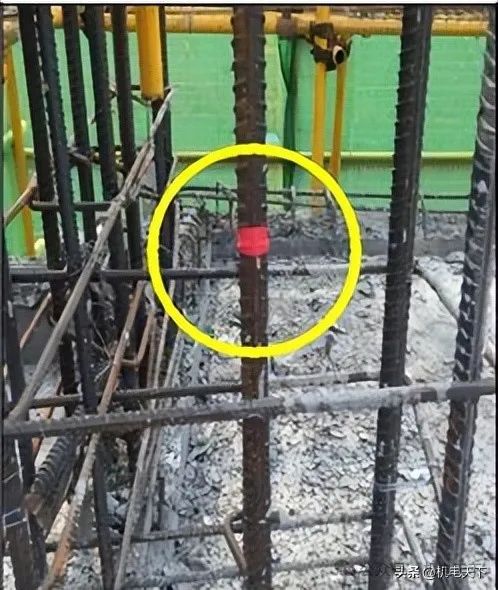

标记楼层标高基准线

线盒预埋

激光水平仪进行定位

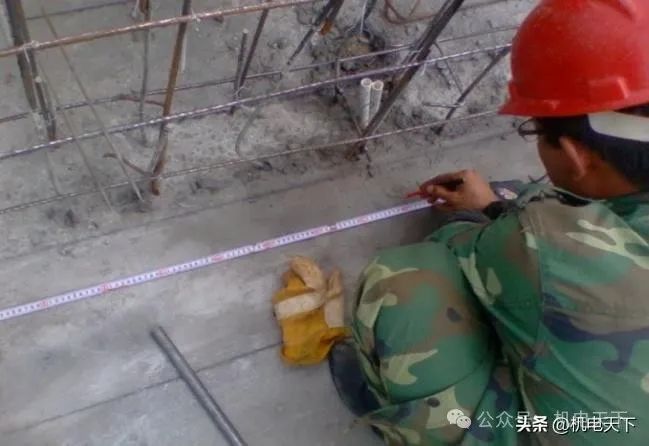

墙筋绑扎前，放线人员在楼板面上弹出墙体控制线，以此控制线为基准；在钢筋绑扎好，模板安装前，参照墙面水电深化图进行线盒尺寸定位。

线盒垂直、水平校正

根据深化图标高及点位，用水平尺调

整线盒的垂直度和水平度。

线盒预埋固定

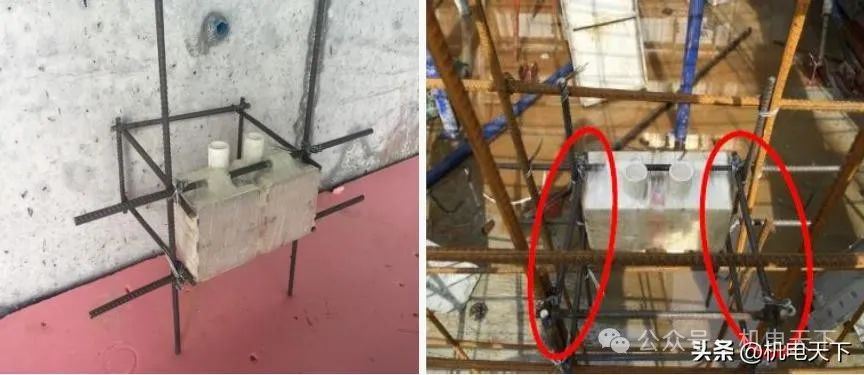

穿筋线盒预埋固定：优先选用穿筋盒“井”字型固定框架，底盒标高需考虑面板有超出底盒边沿5mm—8mm的宽度。
