NBIoT三种部署方式

EETOP · 公众号 · 硬件 · 2017-06-23 14:11

正文

请到「今天看啥」查看全文

利用LTE载波中间的任何资源块（摘自网上的某些资料。这是真的吗？你确定这是真的真的吗？？？）

我们不妨做如下思考：我们知道在LTE系统中，中间的6个PRB固定是用来作小区搜索的（正如吴老司经常在讲解LTE中说的一句口诀：小区搜索在中间），这其中会放置PSS、SSS、PBCH信道。采用IB部署方式的情况下，如果真如以上所说的那样可以利用LTE载波中间的任何资源块的话，那么必然出现NB的部署与LTE中间的6个PRB资源冲突。

So，此事必有蹊跷！

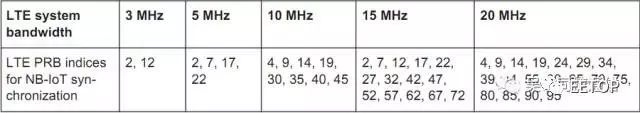

我们来看下面表格：Allowed LTE PRB indices for cell connection in NB-IoT in-band operation。

从图库选择图片

从以上我们至少可以读出三点蹊跷：一是LTE 1.4M带宽下是不支持IB方式的NB的；二是无论哪种带宽采用IB部署方式，都避开了中间的6个PRB，因为这里是雷打不动要用来传LTE的同步信号和MIB消息的；三是除了中间的6个PRB不能部署NB外，还有一些PRB也是不能用来部署NB的，换句话说实际部署中有限制条件，规定了每种带宽下能用来部署IB方式的PRB是有限的，只能使用固定的那几个PRB，其原因是NB的中心频点要满足100kHz raster，可真不是有些资料上所说的任意资源（关于100K raster这个梗咱们后面再拿篇幅来说，可又是个不怎么好理解的东东）。

3 三种部署方式性能比较

下面从频谱、带宽、兼容性、覆盖、容量、时延、终端能耗、产业情况等方面来对三种部署方式进行比较：

	Stand-alone	Guard-band	In-band
频谱	频谱上NB-IoT独占，不存在与现有系统共存问题	需考虑与LTE系统共存问题，如干扰规避、射频指标更严苛等问题	需考虑与 LTE 系统共存问题，如干扰消除、射频指标等问题
带宽	限制比较少，单独扩容
