3. 强弱电管径和线径是否相匹配。

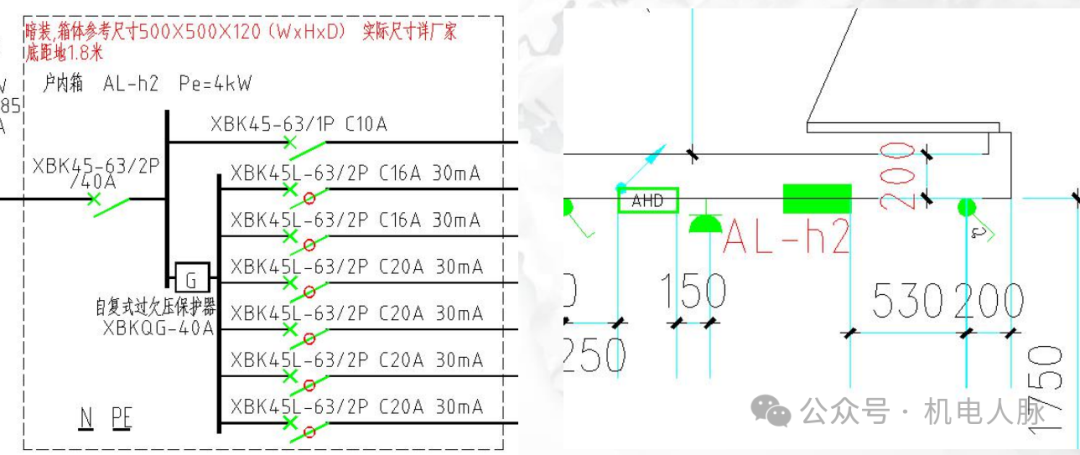

4. 断路器、导线、配管选择是否合理；电缆截面的选择是否满足要求；上下级开关是否匹配。

例：电缆截面选择：

1. 按载流量选择 Ijs≤Iset1≤Iz（其中Ijs为回路计算电流，Iset1为断路器热磁脱扣电流整定值，Iz为电缆载流量）保证断路器正常工作电流下可靠持续运行同时保护电缆。

2. 按电压降选择：ΔU%=Δua%*I*L=0.531*42.9*0.05=1.14%（其中Δua%为电流矩，I为计算电流，L为线缆长度），从建筑物进线至末端电压降不宜大于2.5%。

3. 按热稳定选择电缆截面：

（其中I为最大短路电流，t为断路器脱扣时间，C为线缆热稳定系数）

5. 有单相配电时三相负载是否平衡。

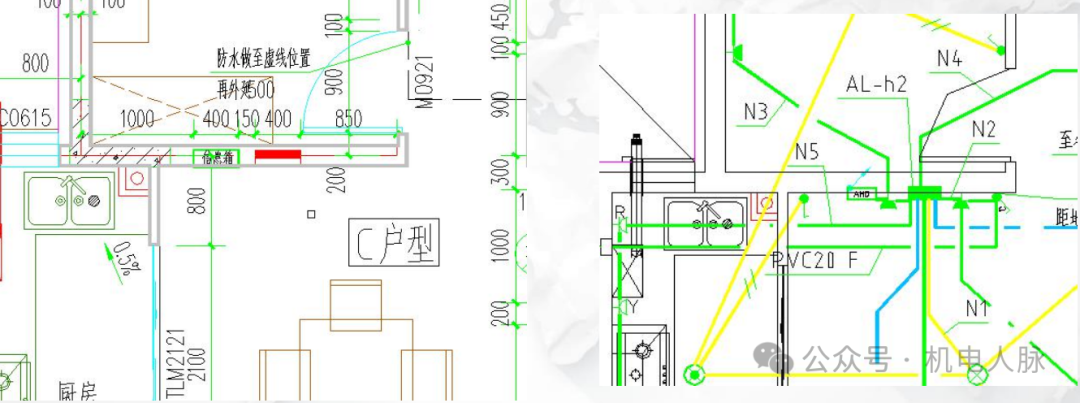

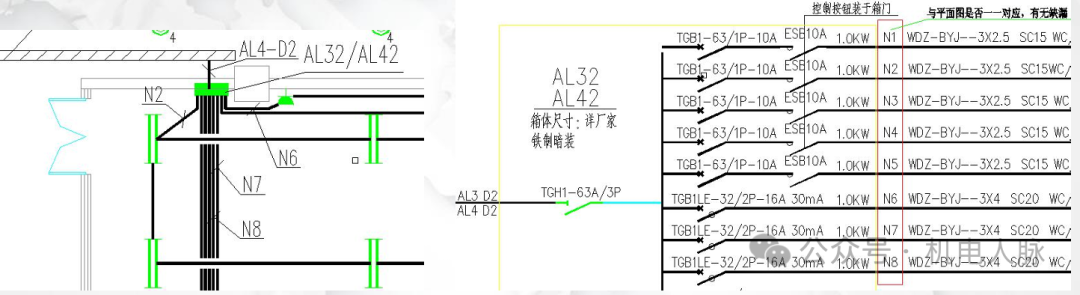

6. 系统图内回路数是否与平面图能相互对应，平面图和系统图有无相互遗漏。平面图中的电气回路是否用符号标明，回路的起止点是否明确。

三、平面图

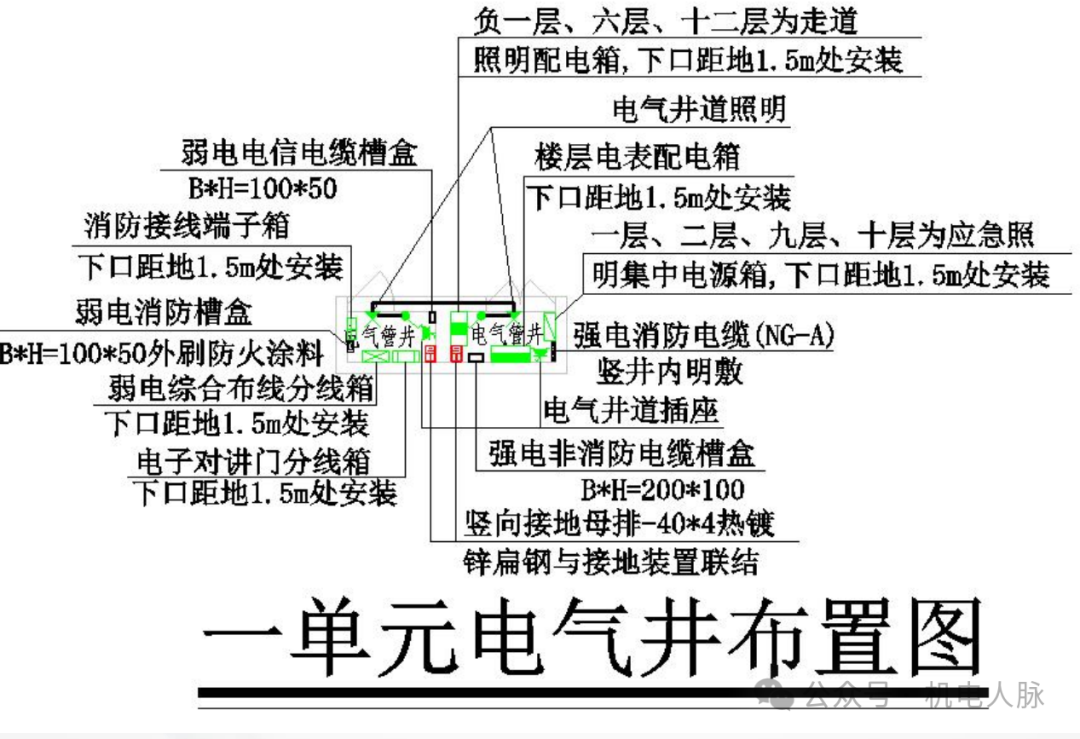

1. 强弱电井空间是否满足验收及使用要求，配电箱安装位置、高度、桥架位置、明配管及配管弯曲弧度空间、检修安全距离空间是否满足要求。

2. 嵌入式配电箱所在墙体的厚度是否满足配电箱的厚度要求。

3. 建筑结构图中的留洞尺寸是否和安装的预留洞尺寸吻合，配电箱是否设置于剪力墙上，是否避开建筑门窗，安装位置周围是否可能漏水，开关门有无影响，温度、湿度等是否合理。

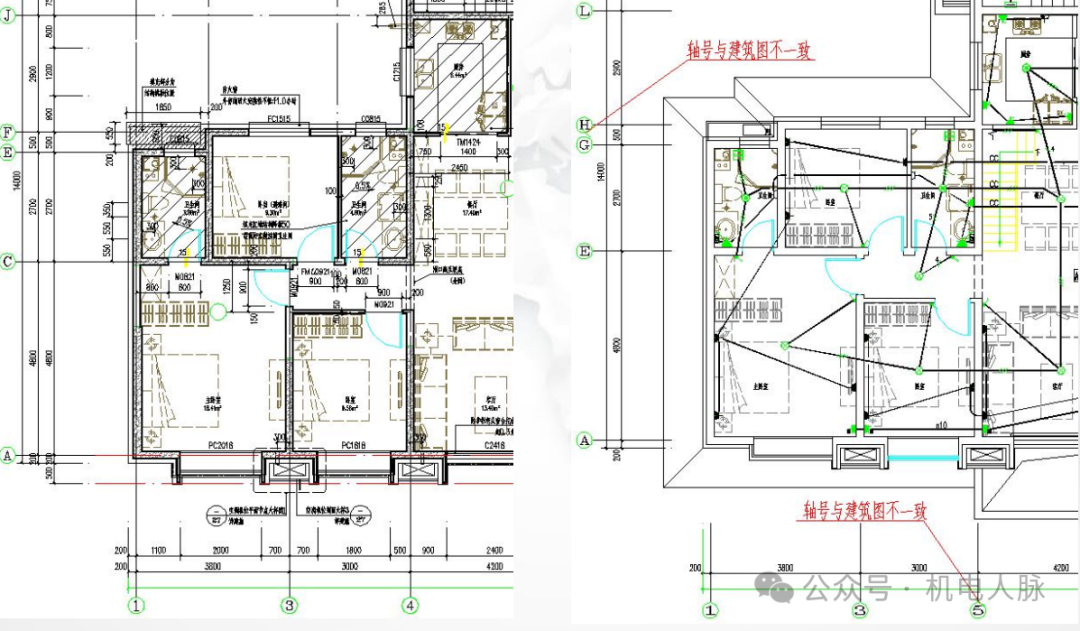

4. 建筑图中墙轴线是否与电气图中墙轴线一致。

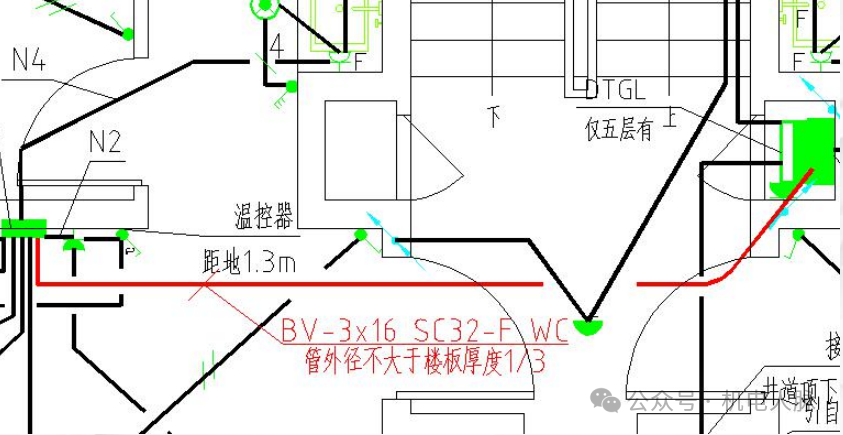

5. 板内暗埋管管径是否与板厚相吻合，路径过长时，穿越各层钢筋和拐弯，或与其它管交叉时，施工难度较大，在图纸会审中提出，将暗敷改为明敷。

6. 露天或潮湿场所安装的配电箱（柜），是否标注防护等级；爆炸危险场所是否有防爆措施。
