厉害了！5 万多的施耐德继电器被我拆了，这内部结构太让人上头

电子工程专辑 · 公众号 · · 2025-05-17 09:20

正文

取下两块小板研究一下吧。看看用料。

第一块小板，左侧电解电容，左上方还有一个-S- 标志，做板的真皮。上方共模电感 + 压敏电阻 + 蓝色X电容

蓝色元件为安规 X电容（抑制共模干扰）

工频变压器（黄色包封）

用于主电源变换（AC转DC或DC-DC隔离转换）

圆片蓝色和黑色元件为压敏电阻（浪涌保护）

滤波电感也在其中一组大电容附近

说明该板具备良好的EMI抑制设计

TE SCHRACK RTE24012 和 RY900012 系列

12V DC线圈，常见于控制高压AC负载

应用：控制电机、电热器、压缩机等

小黑芯片（IC）与驱动器件

中间有一颗贴片IC（可能是PWM控制器或MCU）

绿色大电阻

可能是启动电阻或功率电阻，用于限流或软启动

芯片部分都已经做防水胶处理，无法查看任何信息。

大黑圆形元件

型号标记： SCHAFFNER 共模电感滤波器模块。

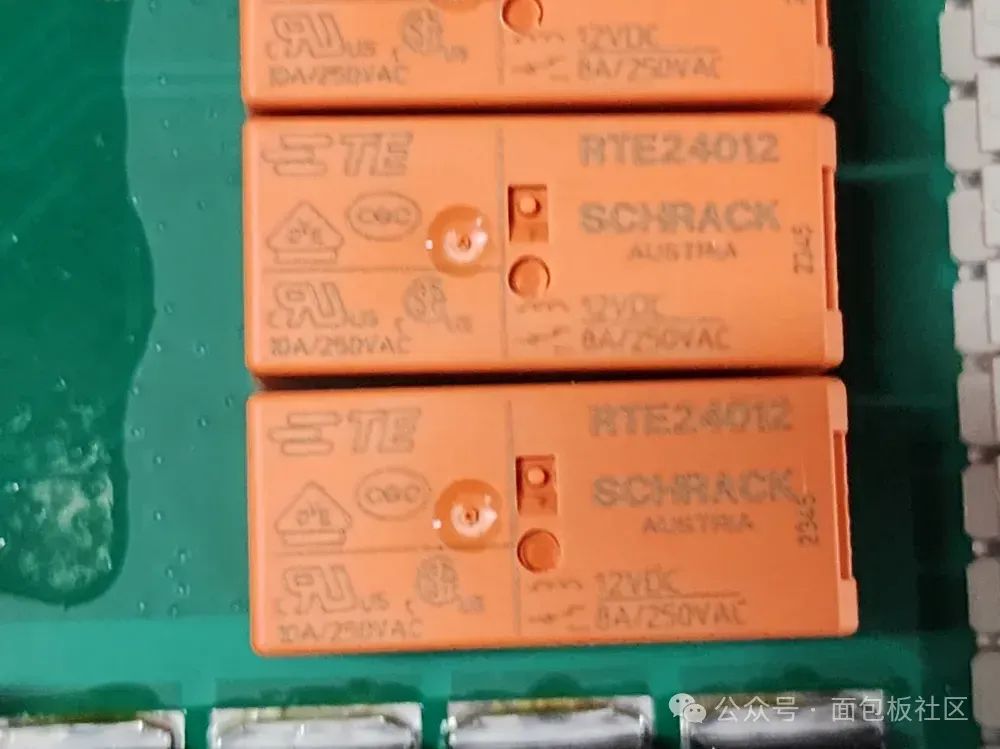

泰科的继电器。RTE24012

TVR14471M 压敏电阻

滤波器

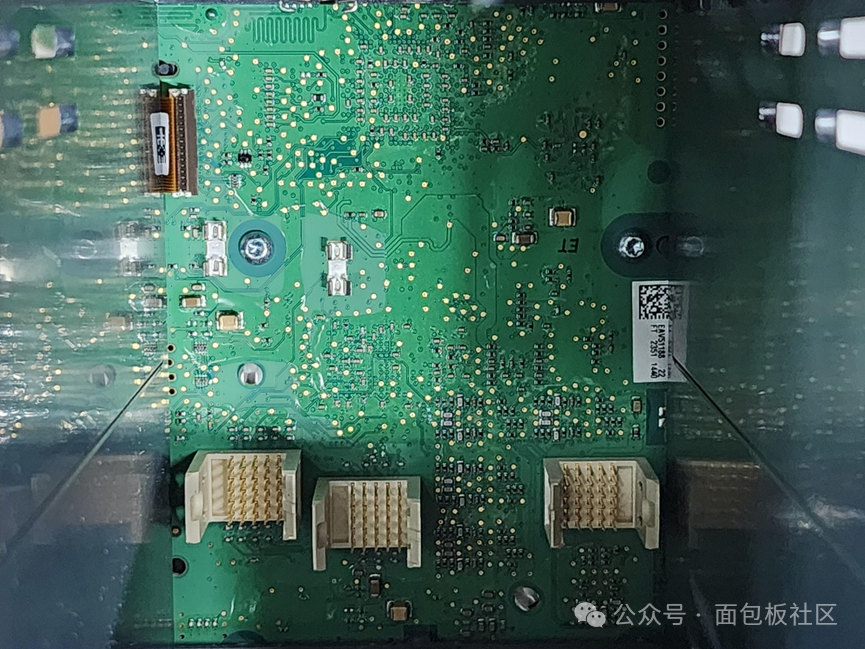

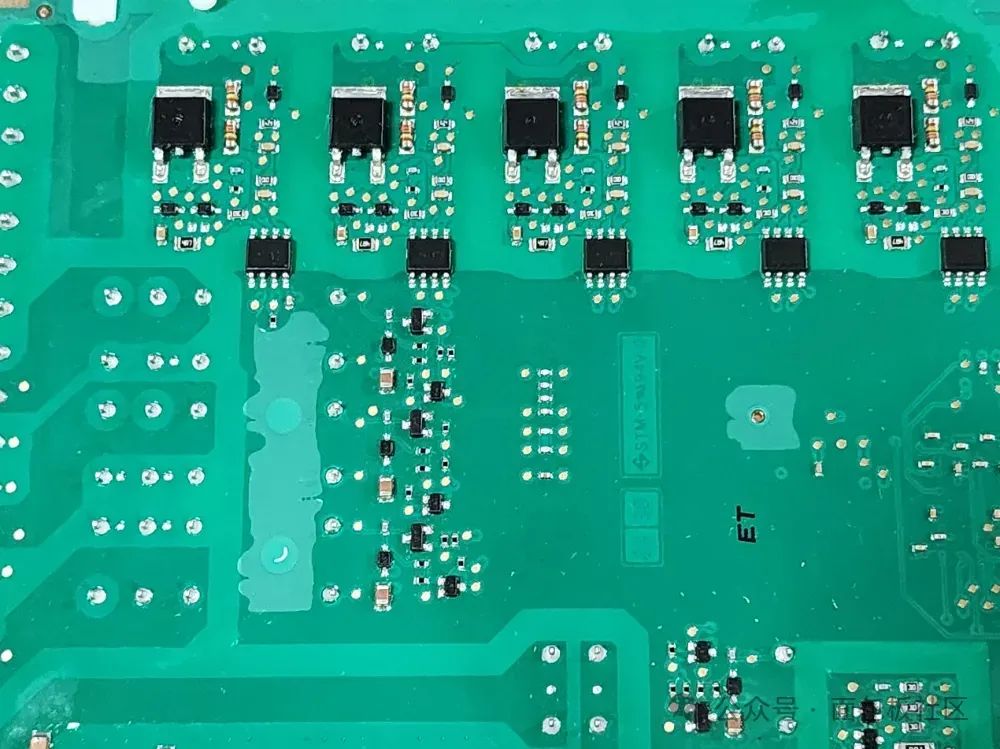

背面主板。

前端显示操作部分，还有螺丝固定，

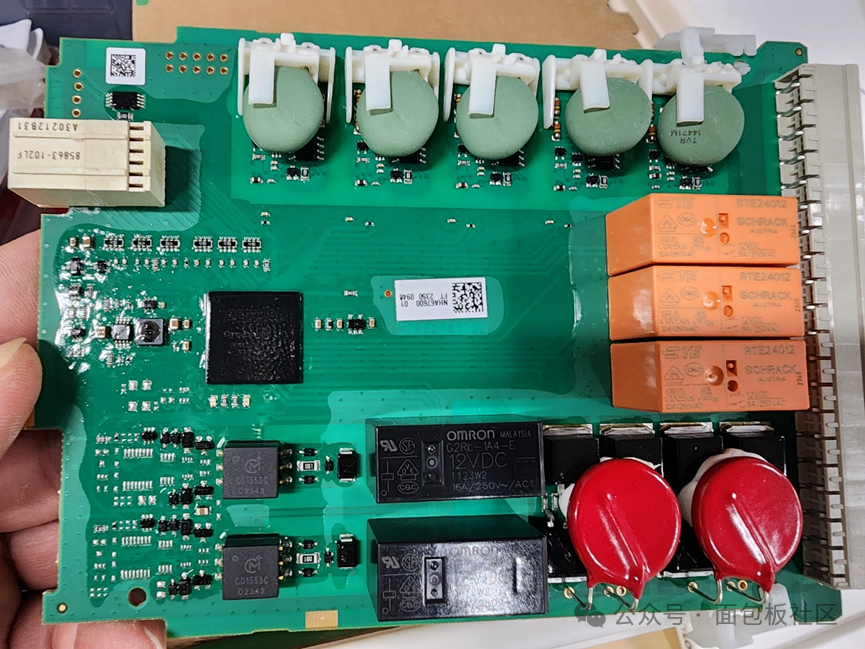

另一块小板，黑色继电器（OMRON G2RL-1 A4- E ）

两颗红色压敏电阻，三个泰科继电器。

12V的欧姆龙继电器，

两颗 CD1553C 应该是光耦吧

主控芯片是 Altera Cyclone IV EP4CE6F17I7N，以下是其基本分析：

品牌 Altera（现已被Intel收购，属于Intel FPGA部门）。

型号：EP4CE6F17I7N

封装类型：FBGA-256（Fine-Pitch Ball Grid Array， 256个焊球封装）。

该芯片属于 FPGA（现场可编程门阵列），具有以下主要功能：

可编程逻辑：用于数字电路的定制设计，如信号处理、数据流控制、接口转换等。

高速并行处理：适用于需要高吞吐量的应用，如通信、视频处理和嵌入式系统。

片上存储：集成了内部RAM，可用于缓存数据或作为小型存储单元。

低功耗设计：Cyclone IV系列属于低成本、低功耗FPGA，适用于嵌入式应用。
