3008%拉伸性+11.7mS/cm导电性+39.46F/g比容量：大连工业大学团队研发出木质素水凝...

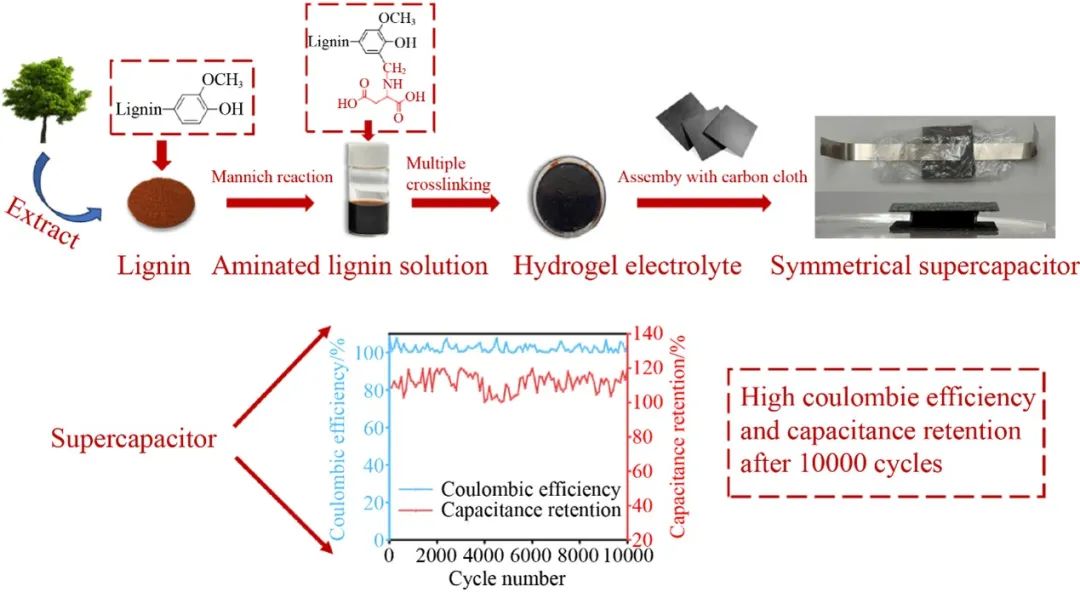

本研究以天冬氨酸改性木质素和海藻酸钠为原料制备了双交联水凝胶，得到了良好力学性能的水凝胶电解质。该水凝胶断裂伸长率为 3008%，最大拉伸强度为 0.03 MPa，表现出优异的延展性能和易拉伸特性。此外，改性后木质素结构中的亲水基团显著提升了水凝胶的离子电导率（11.7 mS∙cm ^-1 ），使用此水凝胶组装的柔性超级电容器可在 0-1.5 V 的电压窗口工作，比电容达到 39.46 F∙g ^-1 ，且功率密度为 499.9 W∙kg ^-1 时，最大能量密度为 5.48 Wh∙kg ^-1 。经过 10,000 次充放电循环后，该柔性超级电容器的电容保持率为 115%，库仑效率接近 100%。当弯曲角达到 90° 时，比电容保持率仍然高达 94%。

引用格式：

He-Fei Wan, Xin Zhao, Qian Guo, Ce Gao, Run-Cang Sun. Stretchable and conductive lignin hydrogel electrolyte for flexible supercapacitor. Front. Chem. Sci. Eng. , 2025, 19(4): 34 https://doi.org/10.1007/s11705-025-2535-4
